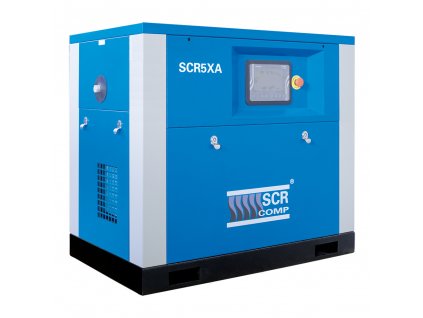

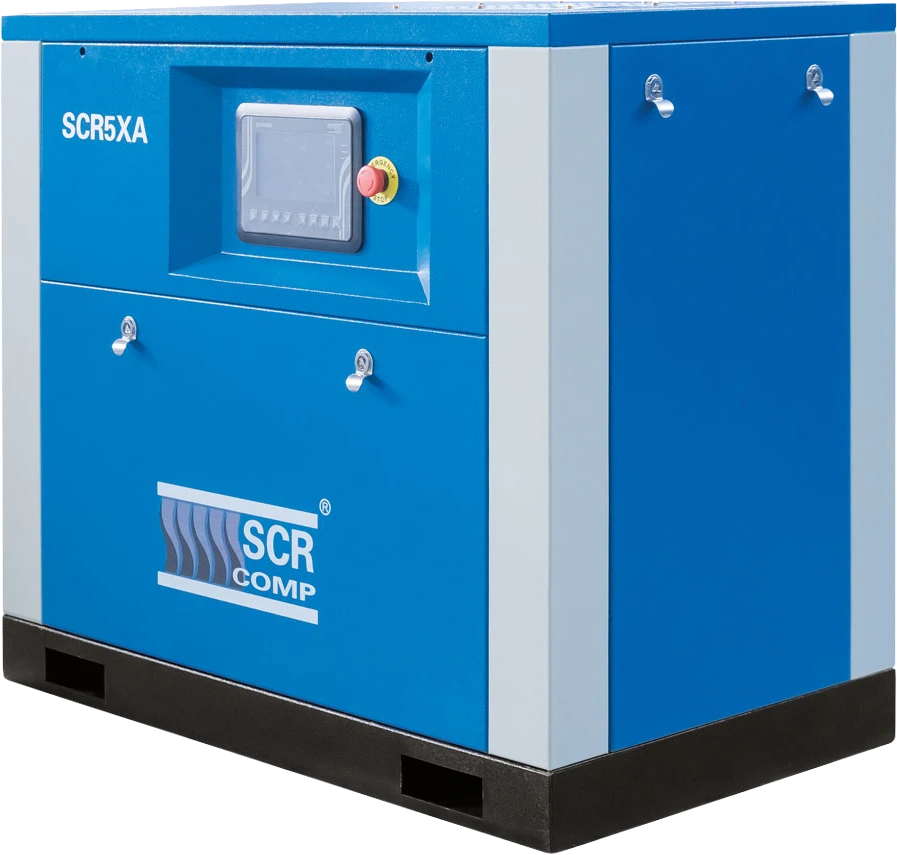

Spirálové kompresory SCR-XA
Spirálové kompresory řady SCR-XA jsou určené pro trvalou dodávku bezolejového vzduchu třídy 0 dle ČSN ISO 8573-1. Uplatnění nacházejí v kritických provozech, kde je nutné minimalizovat riziko spojené s obsahem oleje ve stlačeném vzduchu, například v nemocnicích, analytických laboratořích, potravinářství, nápojovém průmyslu, průmyslových lakovnách, při výrobě polovodičových součástek nebo v pneumatické dopravě.
Klíčové přednosti
Spirálové kompresory SCR-XA v krátké videoprezentaci
Podívejte se blíže na spirálové kompresory řady SCR-XA a seznamte se s jejich hlavními přednostmi i oblastmi použití v krátké videoprezentaci.

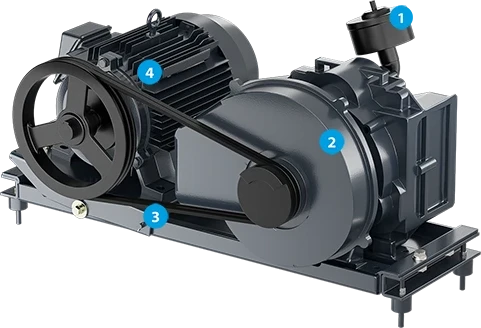

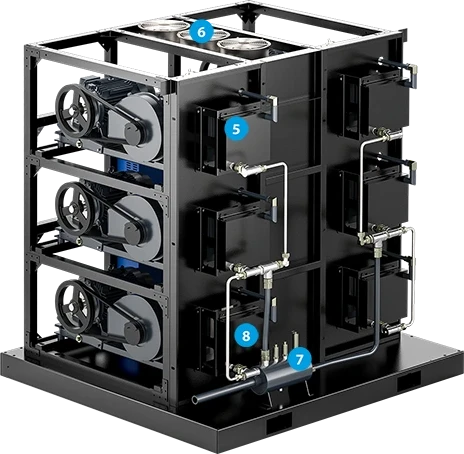

Konstrukce stroje
Konstrukční uspořádání kompresorů SCR-XA je navrženo s důrazem na přehledné rozmístění hlavních funkčních částí stroje a efektivní provoz.

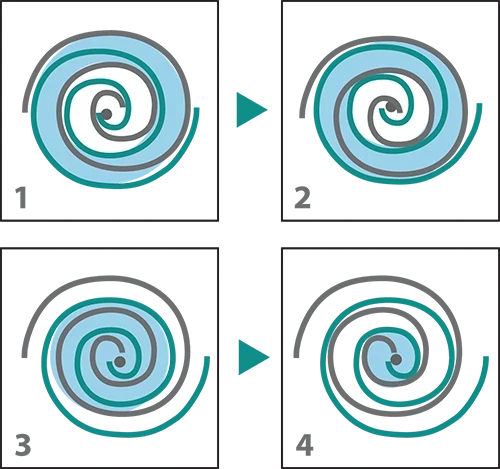

Funkční principy
Spirálový blok je tvořený pevnou a pohyblivou spirálou, která je připojená k elektromotoru a vytváří rotační krouživý pohyb. Vzduch z atmosféry je nasávaný z vnější obvodové strany bloku do prostoru mezi oběma spirálami a postupně je unášený ke středové části, kde je umístěn výstup stlačeného vzduchu.
Při postupu vzduchu od vnějšího obvodu ke středu je postupně snižován objem a zvyšován tlak.

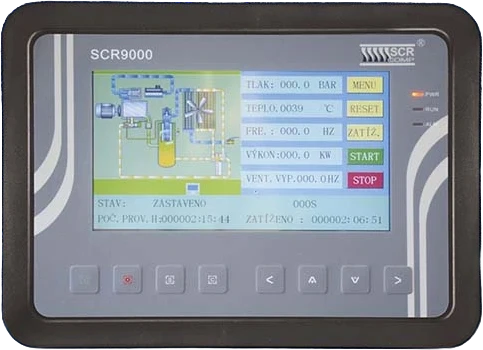

Řídicí jednotka SCR9000
Moderní systém pro ovládání chodu spirálových kompresorů s komfortní 7" dotykovou barevnou obrazovkou a disponuje následujícími funkcemi a vlastnostmi:

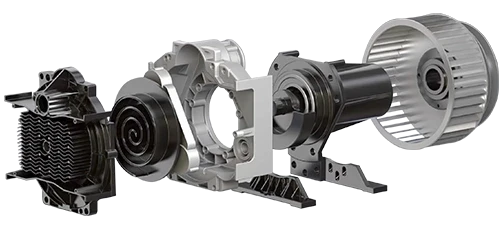

Špičkové spirálové bloky
Kompresory řady SCR-XA používají pro výrobu vzduchu spirálové bloky renomovaného japonského výrobce ANEST IWATA vyznačující se vysokou kvalitou. Díky plně robotizované výrobě bloků je každý vyrobený kus prakticky identický.
U modelů s několika spirálovými bloky dochází k jejich postupnému úspornému zapínání a vypínání podle aktuální potřeby stlačeného vzduchu. Software v řídicí jednotce současně zajišťuje jejich pravidelné prostřídávání a optimalizuje jejich opotřebení.

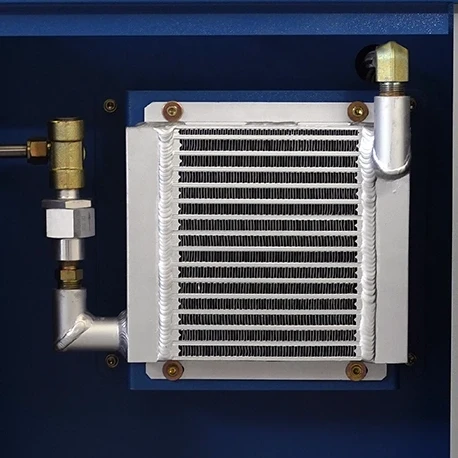

Účinný systém chlazení
Před výstupem z kompresoru je redukována teplota stlačeného vzduchu pomocí dochlazovačů, instalovaných na výstupu z každého spirálového bloku, tak aby se maximálně snížil obsah vody vzniklé při kompresi.
Pro další redukci provozní teploty jsou kompresory SCR-XA vybavené radiálním ventilátorem na spirálovém bloku a nezávislými ventilátory odvádějícími teplo ven ze skříně kompresoru.

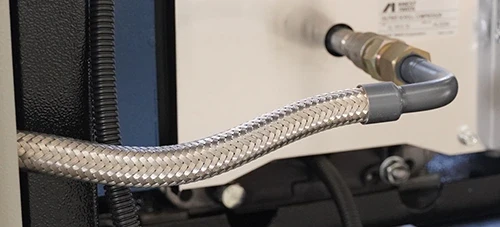

Kovové hadice a trubky
Veškeré fluidní spoje jsou v kompresorech SCR-XA realizovány výhradně pomocí kovových hadic a kovových trubek.
U našich strojů nehrozí riziko prasknutí nebo ztráty vzduchu vlivem pryžových hadic.

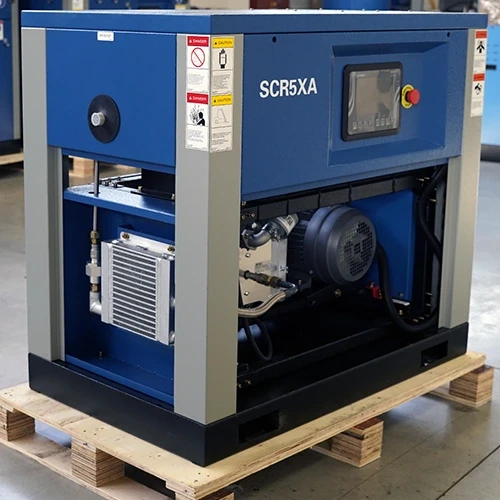

Komfortní servis
Po odkrytování panelů s úchytkami pro jednoduchou manipulaci jsou všechny konstrukční části snadno přístupné a umožňují pohodlnou a rychlou práci servisních techniků.
| Obj. č. | Příkon | Celkový příkon | Tlak | Výkon* | Výstup | Hlučnost | Rozměry | Hmotnost |
|---|---|---|---|---|---|---|---|---|
| (kW) | (kW) | (bar) | (Nm3/h) | dB(A) | d x š x v (mm) | (kg) | ||
| SCR-2/7XA | 2,2 | 2,2 | 7 | 15,0 | 1/2“ | 55 | 550 × 470 × 770 | 110 |
| SCR-2/8XA | 2,2 | 2,2 | 8 | 14,4 | 1/2“ | 55 | 550 × 470 × 770 | 110 |
| SCR-2/10XA | 2,2 | 2,2 | 10 | 12,0 | 1/2“ | 55 | 550 × 470 × 770 | 110 |
| SCR-4/7XA | 3,7 | 3,7 | 7 | 25,2 | 3/4“ | 60 | 1 100 × 650 × 980 | 230 |
| SCR-4/8XA | 3,7 | 3,7 | 8 | 24,0 | 3/4“ | 60 | 1 100 × 650 × 980 | 230 |
| SCR-4/10XA | 3,7 | 3,7 | 10 | 21,0 | 3/4“ | 60 | 1 100 × 650 × 980 | 230 |
| SCR-7/7XA | 2× 3,7 | 7,4 | 7 | 50,4 | 1“ | 60 | 1 200 × 650 × 998 | 280 |
| SCR-7/8XA | 2× 3,7 | 7,4 | 8 | 48,0 | 1“ | 60 | 1 200 × 650 × 998 | 280 |
| SCR-7/10XA | 2× 3,7 | 7,4 | 10 | 42,0 | 1“ | 60 | 1 200 × 650 × 998 | 280 |
| SCR-11/7XA | 3× 3,7 | 11,1 | 7 | 73,8 | 1“ | 65 | 1 300 × 800 × 1 403 | 450 |
| SCR-11/8XA | 3× 3,7 | 11,1 | 8 | 72,0 | 1“ | 65 | 1 300 × 800 × 1 403 | 450 |
| SCR-11/10XA | 3× 3,7 | 11,1 | 10 | 60,0 | 1“ | 65 | 1 300 × 800 × 1 403 | 450 |
| SCR-15/7XA | 4× 3,7 | 14,8 | 7 | 98,4 | 1“ | 70 | 1 300 × 800 × 1 808 | 650 |
| SCR-15/8XA | 4× 3,7 | 14,8 | 8 | 96,0 | 1“ | 70 | 1 300 × 800 × 1 808 | 650 |
| SCR-15/10XA | 4× 3,7 | 14,8 | 10 | 84,0 | 1“ | 70 | 1 300 × 800 × 1 808 | 650 |
| SCR-22/7XA | 6× 3,7 | 22,2 | 7 | 157,2 | 1“ | 72 | 1 400 × 1 300 × 1 410 | 900 |
| SCR-22/8XA | 6× 3,7 | 22,2 | 8 | 156,0 | 1“ | 72 | 1 400 × 1 300 × 1 410 | 900 |
| SCR-22/10XA | 6× 3,7 | 22,2 | 10 | 126,0 | 1“ | 72 | 1 400 × 1 300 × 1 410 | 900 |
| SCR-30/7XA | 8× 3,7 | 29,6 | 7 | 211,2 | 1“ | 74 | 1 400 × 1 300 × 1 808 | 1 300 |
| SCR-30/8XA | 8× 3,7 | 29,6 | 8 | 210,0 | 1“ | 74 | 1 400 × 1 300 × 1 808 | 1 300 |
| SCR-30/10XA | 8× 3,7 | 29,6 | 10 | 168,0 | 1“ | 74 | 1 400 × 1 300 × 1 808 | 1 300 |
*objemový výkon je měřen podle normy ISO 1217, příloha C
