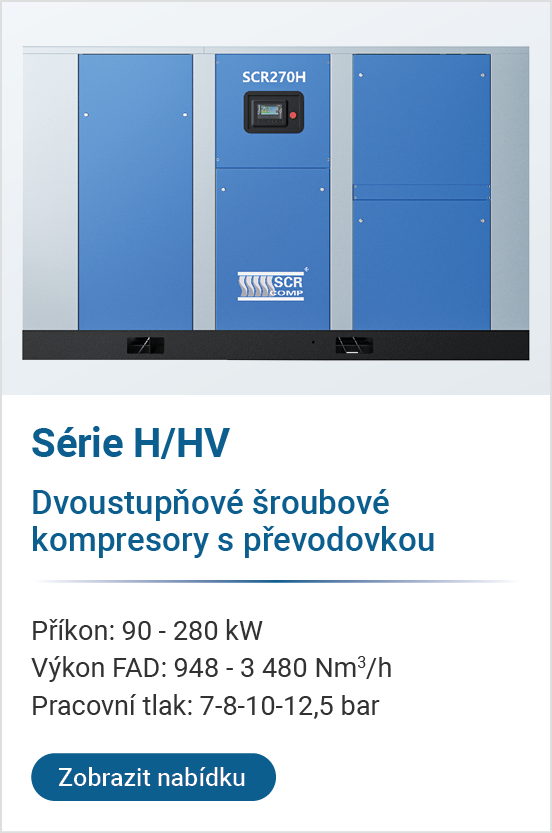

Základní popis
- olejem mazaný šroubový blok
- dvoustupňové provedení
- plynulá regulace otáček frekvenčním měničem (HV)
- pohon pomocí převodovky
- špičková elastická spojka ROTEX
- elektronická řídicí jednotka SCR-9000
- nadstandardní možnosti snímání tlaku a teploty
Tlakové verze: 7-8-10-12,5 bar
Dodávané množství: 948 až 3 480 Nm3/h
Technické vlastnosti
Dvoustupňové stlačování vzduchu
Standardní šroubové kompresory používají pro stlačování vzduchu pouze jeden šroubový blok. Ke kompresi na požadovaný tlak dochází pouze v jednom kroku, takzvaném stupni. Výhodou jednostupňového stlačování je nižší cena. Pro velké objemové výkony kompresorů, však již není tento způsob stlačování zpravidla hospodárný.
Během stlačování vzduchu se značná část dodané energie promění v teplo a dochází ke snížení účinnosti a výrobě menšího množství vzduchu oproti ideálnímu fyzikálnímu ději v tzv. izotermickému stavu, kdy se veškerá dodaná energie použije výhradně pro stlačování plynu a nevzniká žádné teplo.
Pro vyšší účinnost stlačování byly vyvinuté dvoustupňové kompresory, které používají 2 šroubové bloky spojené navzájem převodovým ústrojím, u nichž dochází v prostoru mezi 1. a 2. stupněm k ochlazení vzduchu a k přiblížení výsledné křivky k izotermické kompresi.
rotory 1. stupně
rotory 2. stupně
prostor pro zchlazení

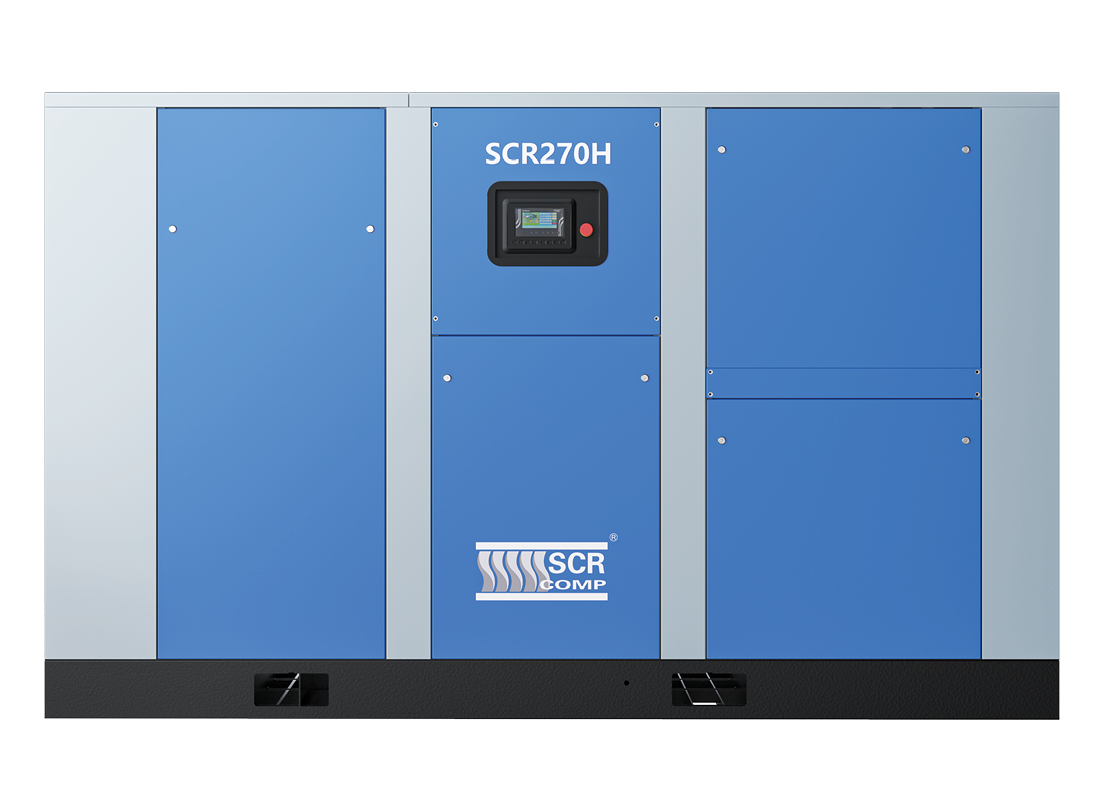

převodovkaKonstrukční rozložení jednotlivých částí kompresorů SCR-H je provedeno tak, aby byl vnitřní prostor kompresoru optimálně chlazený a aby byl současně zajištěný dobrý servisní přístup ke všem důležitým součástím.
šroubový blok s převodovkou
flexibilní spojka
elektromotor
vzduchový filtr
sací klapka
olejový zásobník
ventil minimálního tlaku
termostatický ventil
olejové filtry
motor ventilátoru
chladiče
výstup vzduchu
Řídicí jednotka SCR9000
Moderní systém pro ovládání chodu šroubových kompresorů s komfortní 7" dotykovou barevnou obrazovkou a disponuje následujícími funkcemi a vlastnostmi:
- Ovládání pomocí tlačítek
- Zobrazení všech potřebných parametrů o chodu stroje
- Indikace provozních varování a alarmů
- Historie alarmů pro analýzu poruch stroje
- Uživatelské úrovně přes hesla
- Praktické zobrazení spotřeby elektrické energie
- Týdenní plán s 5 časovými úseky pro zapínání a vypínání kompresoru
- Automatický restart po výpadku napětí
