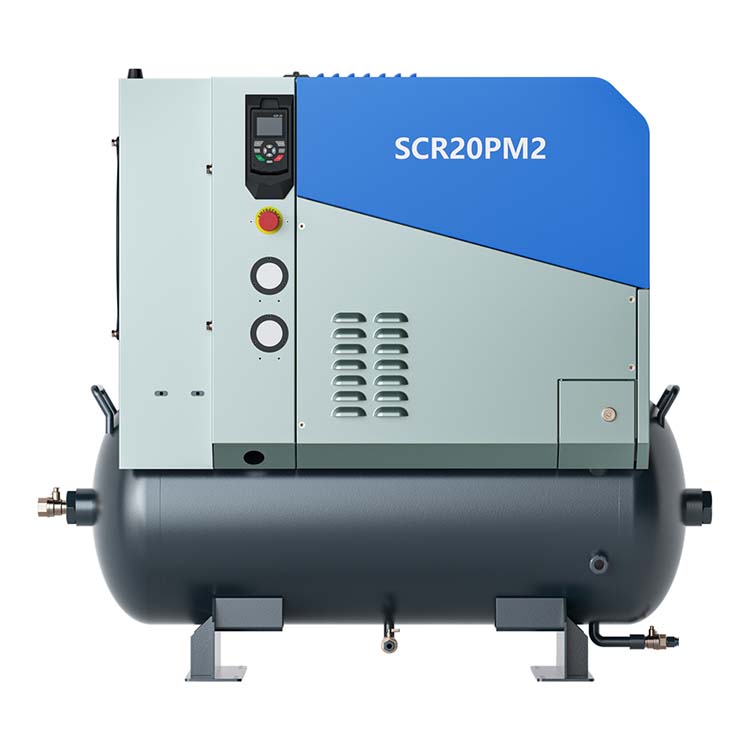

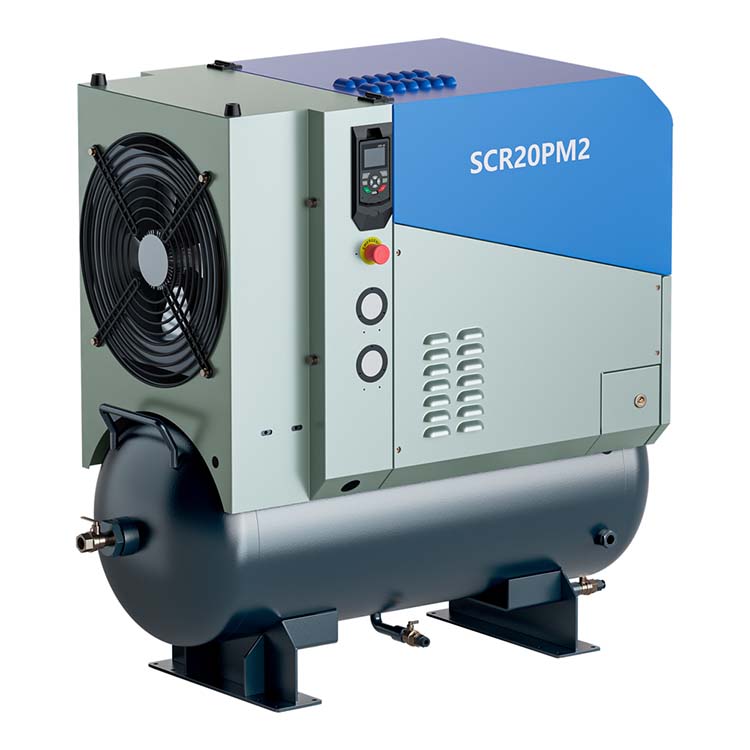

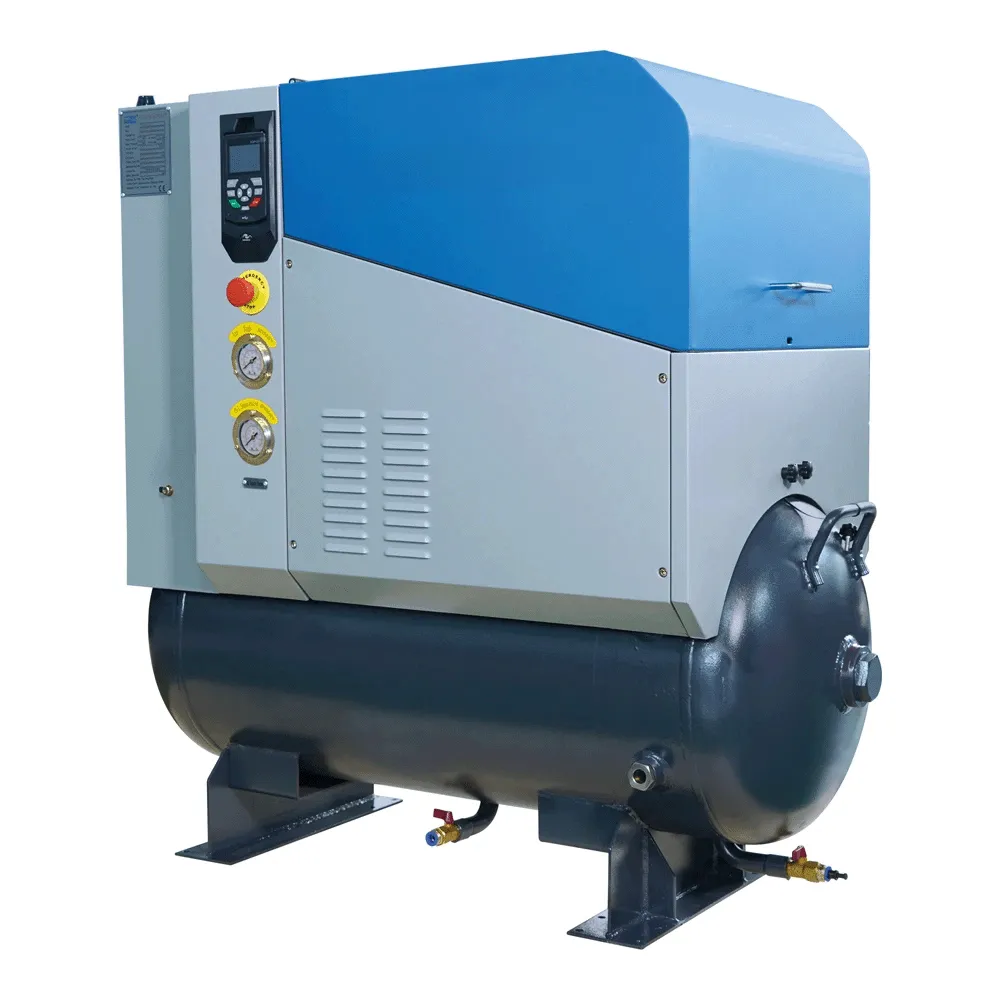

Šroubové kompresory SCR-PM2
Malé šroubové kompresory SCR-PM2 přinášejí možnost úspory až 50 % elektrické energie. Standardní výbava zahrnuje plynulou regulaci otáček frekvenčním měničem, přímý bezeztrátový pohon 1:1, vysoce efektivní elektromotor IE4 s permanentními magnety a olejovým chlazením i moderní elektronickou řídicí jednotku. To vše v perfektně kompaktní sestavě na tlakové nádobě a s jedinečným přístupem pro servis.
Klíčové přednosti
Šroubový kompresor SCR-PM2 v krátké videoprezentaci
Podívejte se blíže na šroubové kompresory řady SCR-PM2 a seznamte se s jejich kompaktním provedením, konstrukčním řešením i hlavními přednostmi v krátké videoprezentaci.

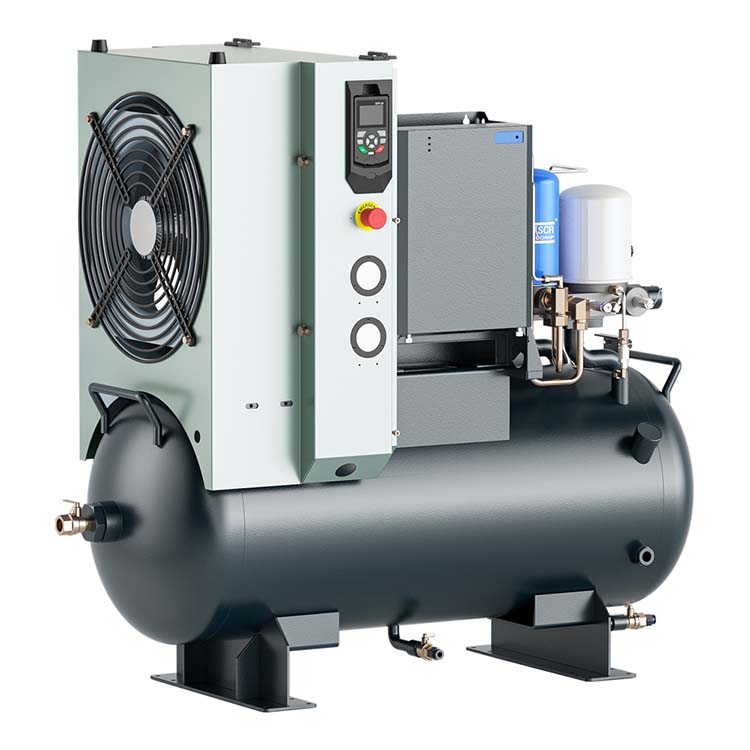

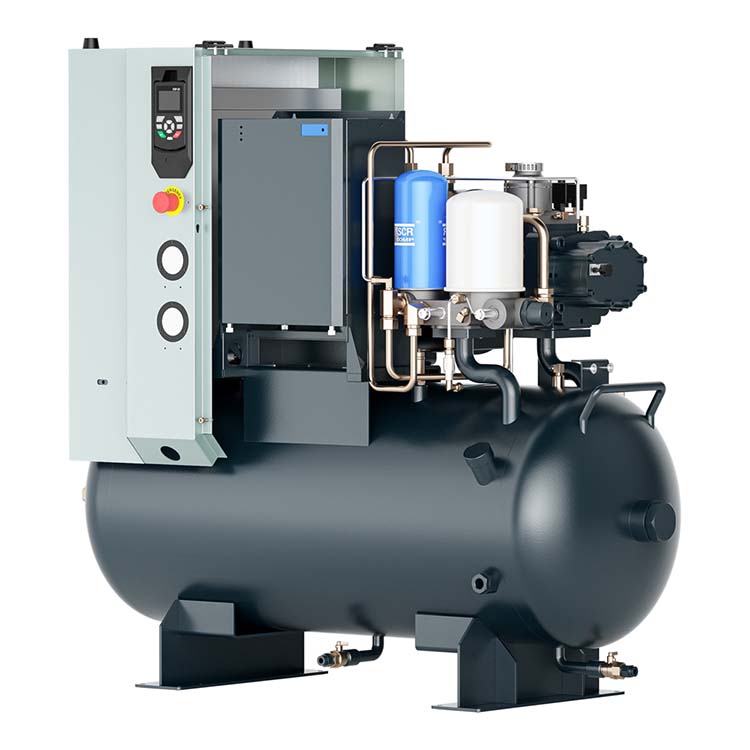

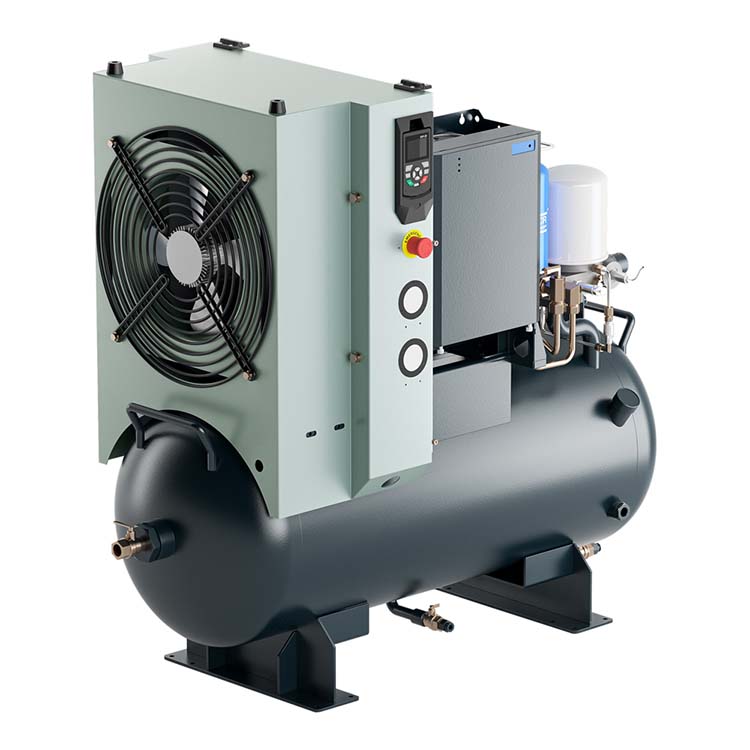

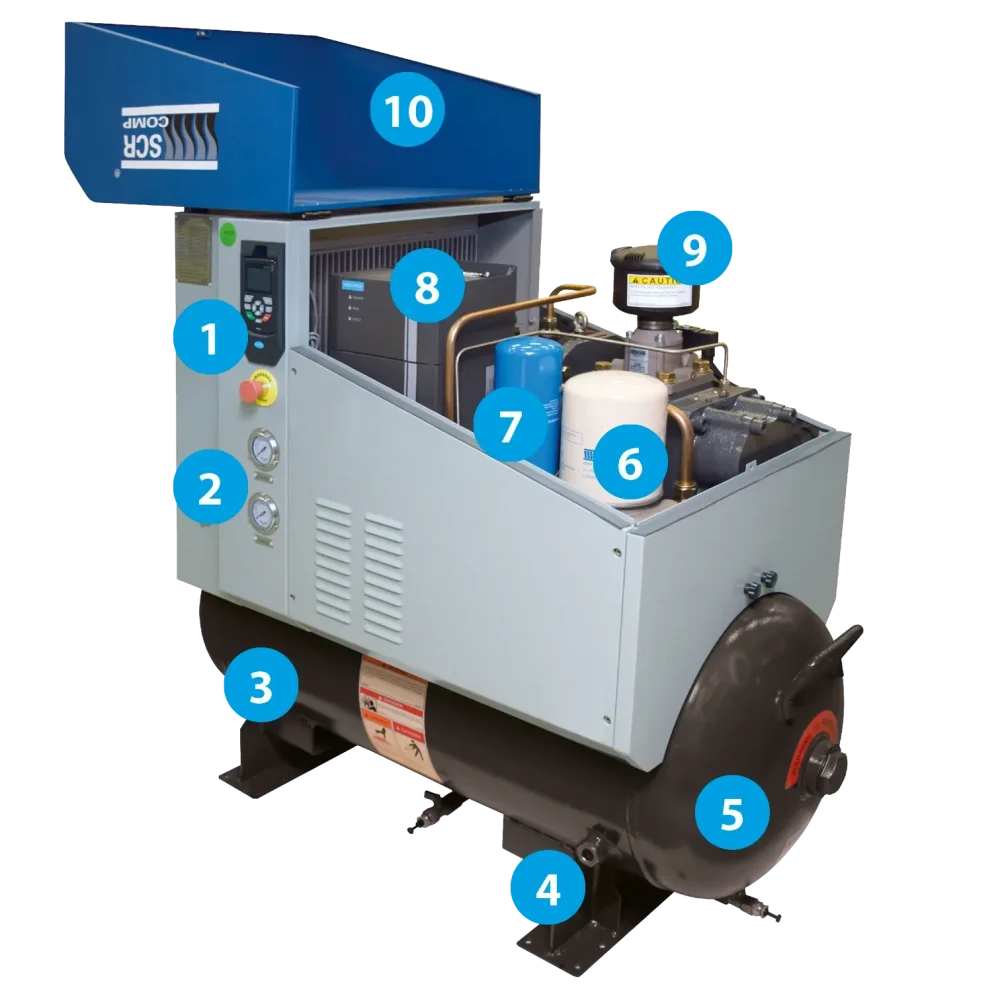

Konstrukce stroje
Konstrukční uspořádání kompresorů SCR-PM2 je navrženo s důrazem na kompaktní provedení, přehledné rozmístění hlavních částí stroje a dobrý přístup pro servis a údržbu.
1Elektronická řídicí jednotka
2Manometry
3Vzdušník
4Olejoznak
5Olejový zásobník
6Separační filtr
7Olejový filtr
8Frekvenční měnič
9Sací filtr
10Kryt stroje

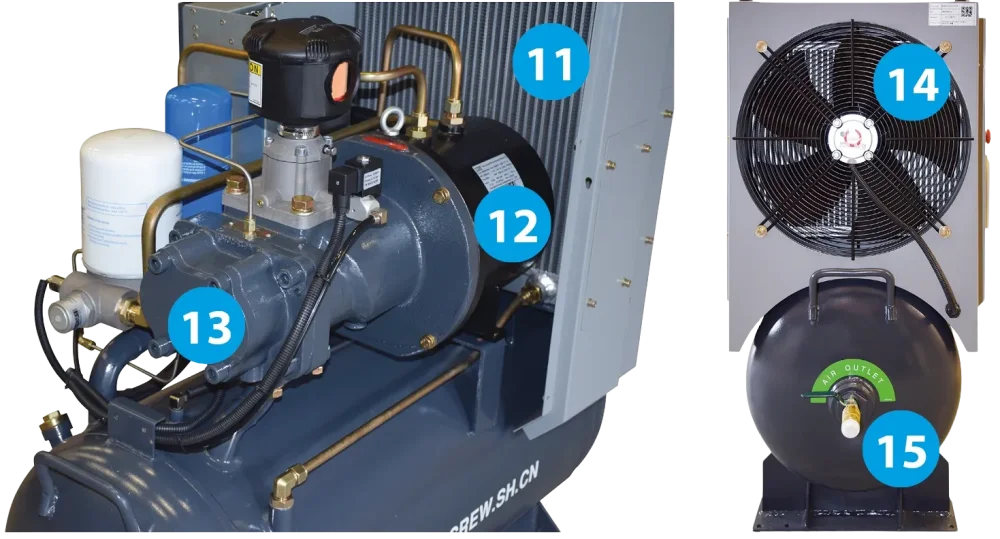

11Chladič oleje
12PM motor IE4
13Šroubový blok
14Ventilátor
15Výstupní kulový kohout
1Elektronická řídicí jednotka
2Manometry
3Vzdušník
4Olejoznak
5Olejový zásobník
6Separační filtr
7Olejový filtr
8Frekvenční měnič
9Sací filtr
10Kryt stroje
11Chladič oleje
12PM motor IE4
13Šroubový blok
14Ventilátor
15Výstupní kulový kohout

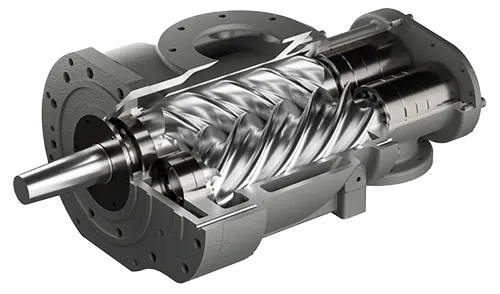

Šroubový blok
Kompresory řady SCR-PM2 jsou vybaveny velmi účinnými šroubovými bloky ALLY WIN, které byly zkonstruovány v Německu a disponují několika mezinárodními patenty.
Šroubové bloky ALLY WIN jsou vybavené špičkovými ložisky a zajišťují dlouhou životnost a vysokou efektivitu stlačování vzduchu.

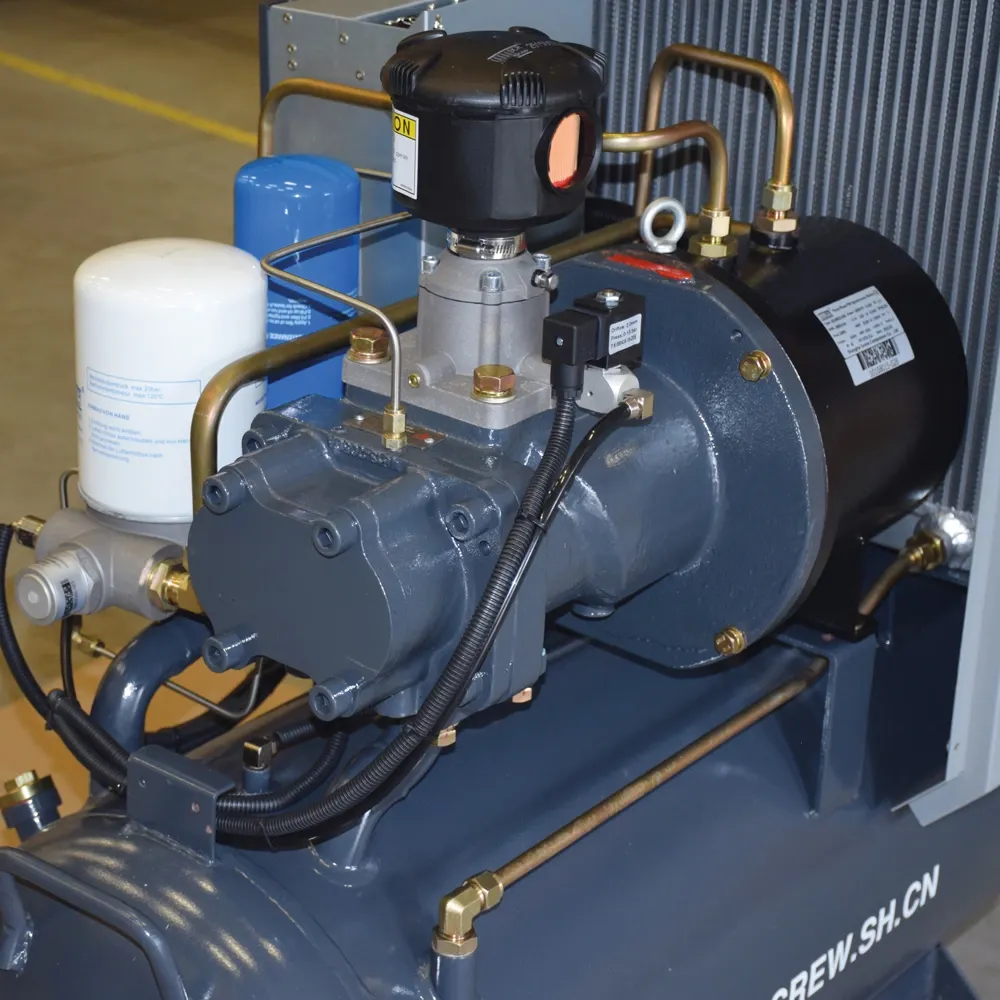

Přímý pohon
Šroubový blok je spojen s hlavním elektromotorem napřímo pomocí kuželového spoje, díky čemuž neexistují ztráty v převodovém ústrojí.
Přímý převod nevyžaduje žádnou údržbu a zásahy do převodového systému během provozování kompresoru.

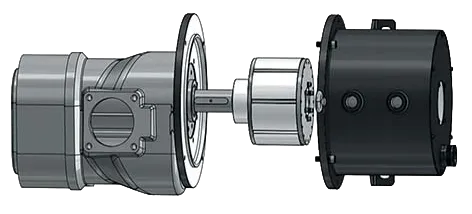

Motor IE4 s permanentními magnety
Elektromotory s permanentními magnety patří mezi moderní motory s velmi vysokou účinností IE4 dle normy IEC EN 60034, díky které dochází ke zvýšení účinnosti motoru až o 3 % ve srovnání s motory používanými v běžných kompresorech. Motory jsou navíc perfektně chlazené olejem i při nízkých otáčkách a díky vysokému elektrickému krytí IP65 umožňují dokonalou ochranu před prachem a vlhkostí.
Konstrukce PM-motoru navíc neobsahuje žádná ložiska, čímž odpadá i aspekt údržby motoru.

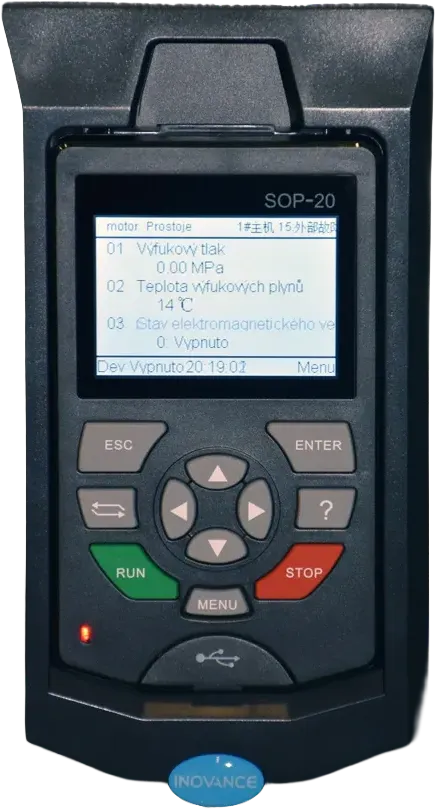

Řídicí jednotka SOP-20
Ovládání kompresorů řady SCR-PM2 zajišťuje moderní elektronická řídicí jednotka iPanel SOP-20 disponující jednoduchým ovládáním pomocí tlačítek, monochromatickým řádkovým displejem a mnoha užitečnými funkcemi pro obsluhu stroje a servisní organizace.

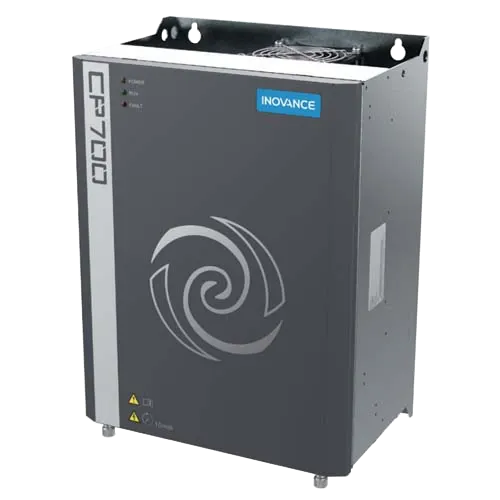

Plynulá regulace otáček
Díky plynulé regulaci otáček frekvenčním měničem dochází ke značným úsporám, a to zejména pomocí eliminace chodu naprázdno a možnosti přizpůsobit výstupní tlak z kompresoru.

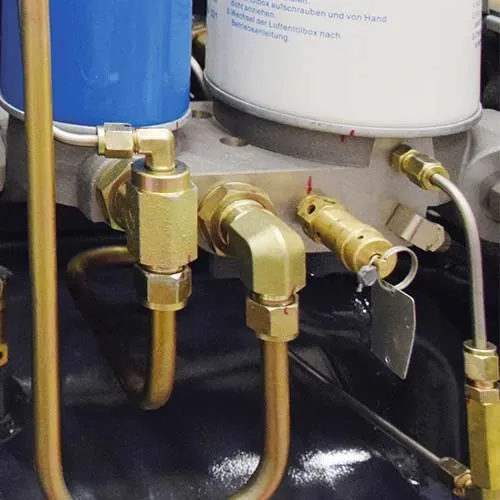

Trubky místo hadic
Na kompresorech SCR-PM2 naleznete pouze kovové trubky místo tradičních flexibilních hadic. Ušetříte tak do budoucna na výměnách hadic a do maximální možné míry eliminujete riziko prasknutí hadice a následného úniku vzduchu či oleje.

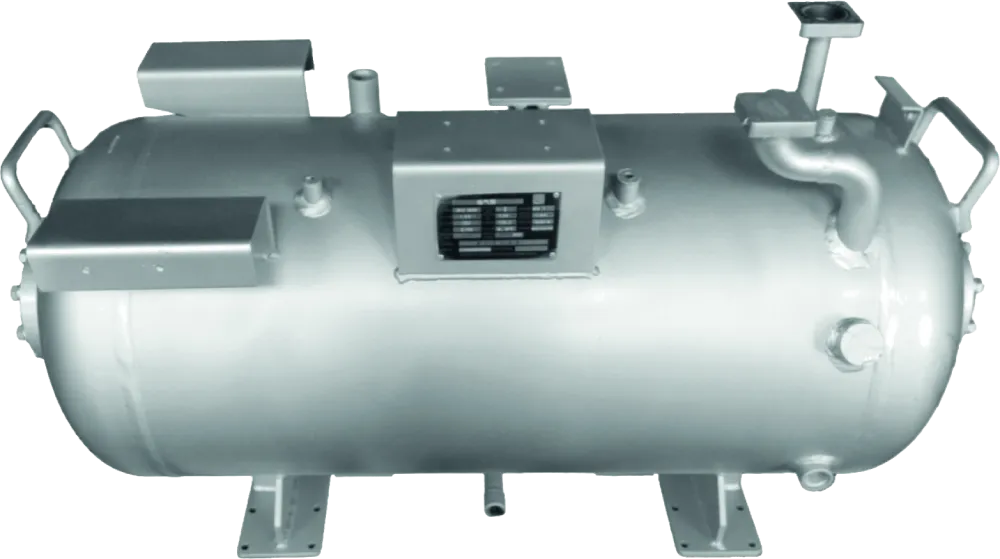

Revoluční separace oleje
Kompresory SCR-PM2 jsou vybavené unikátním řešením separace oleje z vyrobeného vzduchu, ke které dochází v labyrintové struktuře jedné z komor tlakové nádoby. Toto řešení umožňuje především výrazně snížit zástavbové rozměry stroje.

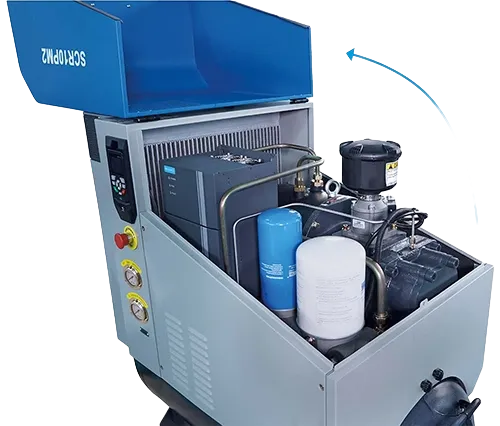

Úžasný komfort při údržbě
Jedinečný odklápěcí kryt zajišťuje okamžitý a pohodlný přístup ke všem částem kompresoru. Kromě toho je stroj vybavený glycerinovými manometry pro snadný odečet tlaku, olejoznakem z vnější strany nebo odklápěcími dvířky pro výměnu oleje. Údržba a servis nebyly nikdy tak rychlé a prostorově příjemné pro servisní techniky.

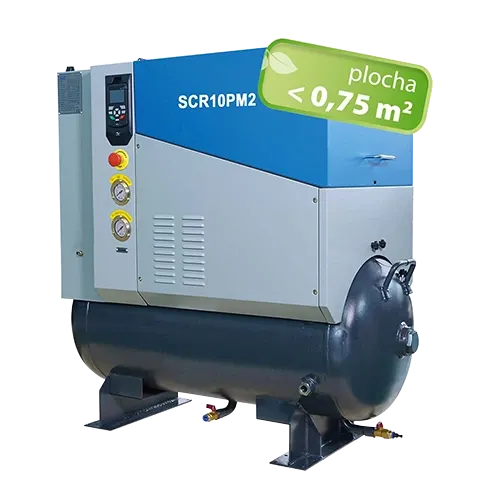

Kompaktní instalační plocha
Promyšlené uspořádání všech hlavních částí umožňuje kompresorům SCR-PM2 zachovat velmi kompaktní instalační rozměry. Stroj tak snadno umístíte i do provozů s omezeným prostorem, aniž byste přišli o pohodlný přístup pro běžnou údržbu a servis.

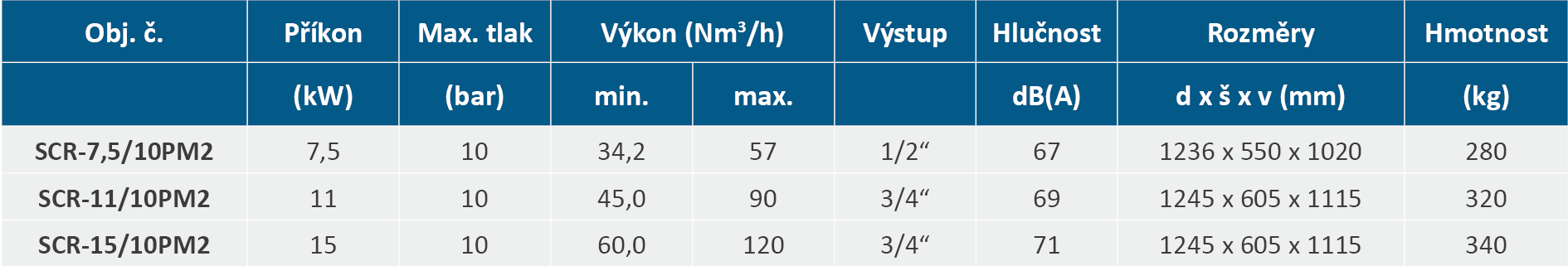

Technická specifikace
| Obj. č. | Příkon | Max. tlak | Výkon (Nm3/h) | Výstup | Hlučnost | Rozměry | Hmotnost | |
|---|---|---|---|---|---|---|---|---|
| (kW) | (bar) | min. | max. | dB(A) | d × š × v (mm) | (kg) | ||
| SCR-7,5/10PM2 | 7,5 | 10 | 34,2 | 57 | 1/2″ | 67 | 1236 × 550 × 1080 | 280 |
| SCR-15/10PM2 | 15 | 10 | 60,0 | 120 | 3/4″ | 71 | 1197 × 605 × 1220 | 340 |
Výkon FAD je měřený podle normy ISO 1217 a je uveden pro max. tlak daného modelu; další hodnoty výkonu FAD při různých frekvencích a tlacích naleznete v technických listech na vyžádání.
Hlučnost je uvedena ve vzdálenosti 1 m od stroje.
 |
Kód: SCR-7,5/10PM2
Šroubový kompresor PM2, příkon 7,5 kW, tlak 10 bar, vzdušník 130 litrů
Skladem
|
118 916 Kč bez DPH 143 888,36 Kč s DPH | |
|
Kód: SCR-15/10PM2
Šroubový kompresor PM2, příkon 15 kW, tlak 10 bar, vzdušník 130 litrů
Skladem
|
144 482 Kč bez DPH 174 823,22 Kč s DPH |
