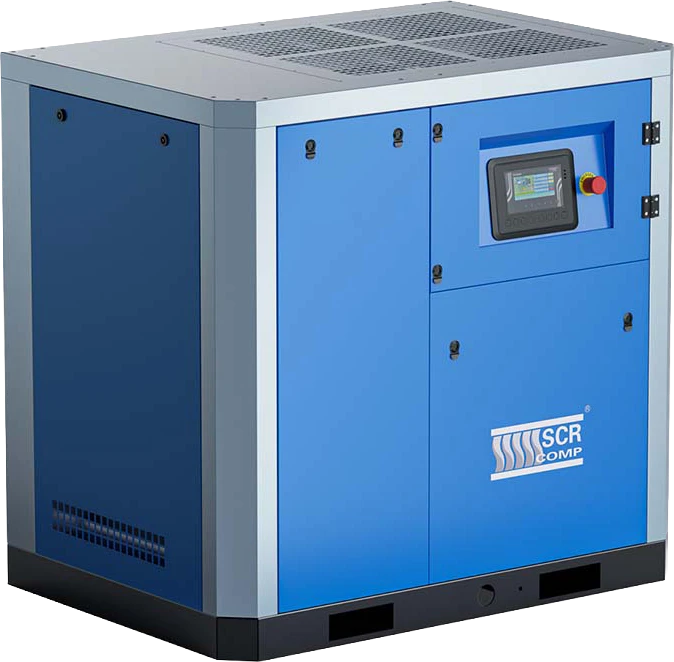

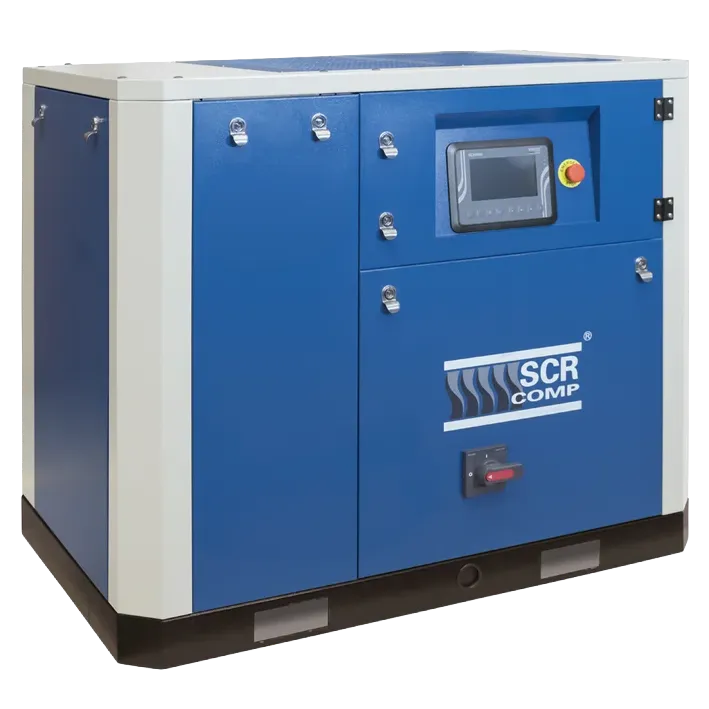

Šroubové kompresory SCR-PM
Kompresory SCR-PM jsou úsporné olejem mazané šroubové kompresory s plynulou regulací otáček frekvenčním měničem, přímým bezeztrátovým pohonem 1:1 a elektromotorem IE4 s permanentními magnety. Ve standardu jsou vybavené elektronickou řídicí jednotkou SCR9000 se 7" dotykovým displejem.
Klíčové přednosti
Šroubové kompresory SCR-PM v krátké videoprezentaci
Podívejte se blíže na šroubové kompresory řady SCR-PM a seznamte se s jejich konstrukčním řešením i hlavními přednostmi v krátké videoprezentaci.

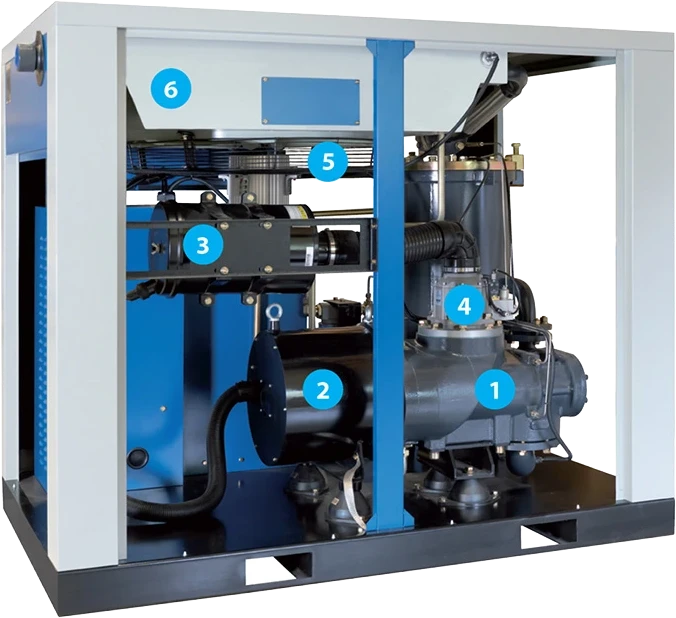

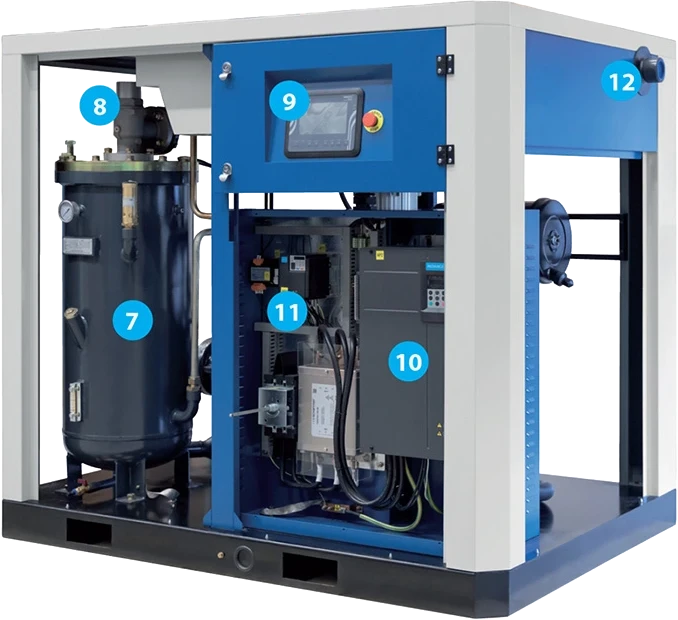

Konstrukce stroje
Konstrukční uspořádání kompresorů SCR-PM je řešeno s důrazem na přehledné rozmístění hlavních funkčních částí stroje.
1Šroubový blok
2Elektromotor
3Vzduchový filtr
4Sací klapka
5Ventilátor
6Chladič vzduchu a oleje
7Olejový zásobník
8Ventil minimálního tlaku
9Řídicí jednotka
10Frekvenční měnič
11Elektrický rozvaděč
12Výstup vzduchu
1Šroubový blok
2Elektromotor
3Vzduchový filtr
4Sací klapka
5Ventilátor
6Chladič vzduchu a oleje
7Olejový zásobník
8Ventil minimálního tlaku
9Řídicí jednotka
10Frekvenční měnič
11Elektrický rozvaděč
12Výstup vzduchu

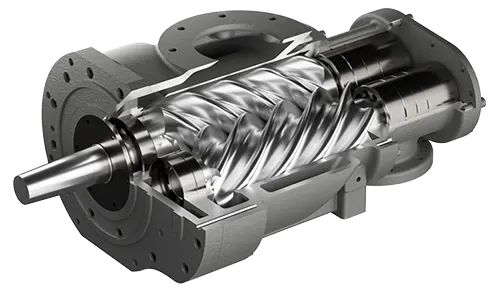

Šroubový blok
Kompresory řady SCR-PM jsou vybaveny velmi účinnými šroubovými bloky ALLY WIN, které byly zkonstruovány v Německu a disponují několika mezinárodními patenty.
Šroubové bloky ALLY WIN jsou vybavené špičkovými ložisky a zajišťují dlouhou životnost a vysokou efektivitu stlačování vzduchu.

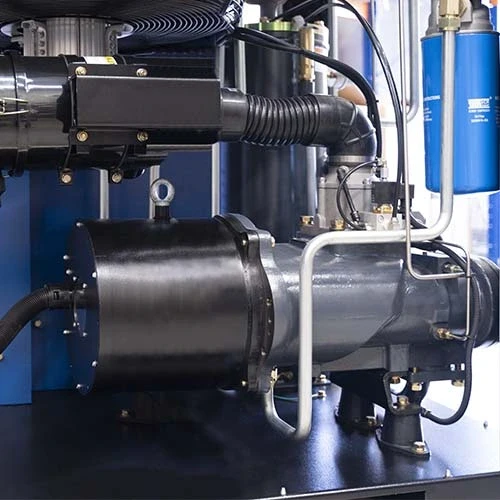

Přímý pohon 1:1
Šroubový blok je spojen s hlavním elektromotorem napřímo pomocí kuželového spoje, díky čemuž neexistují ztráty v převodovém ústrojí.
Přímý převod nevyžaduje žádnou údržbu a zásahy do převodového systému během provozování kompresoru.

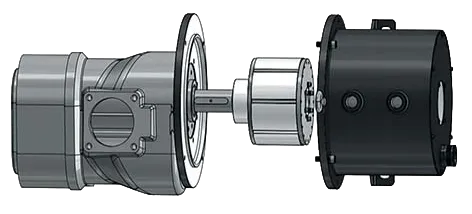

Motor IE4 s permanentními magnety
Elektromotory s permanentními magnety patří mezi moderní motory s velmi vysokou účinností IE4 dle normy IEC EN 60034, díky které dochází ke zvýšení účinnosti motoru až o 3 % ve srovnání s motory používanými v běžných kompresorech.
Motory jsou navíc perfektně chlazené olejem i při nízkých otáčkách a díky vysokému elektrickému krytí IP65 umožňují dokonalou ochranu před prachem a vlhkostí.
Konstrukce PM-motoru navíc neobsahuje žádná ložiska, čímž odpadá i aspekt údržby motoru.

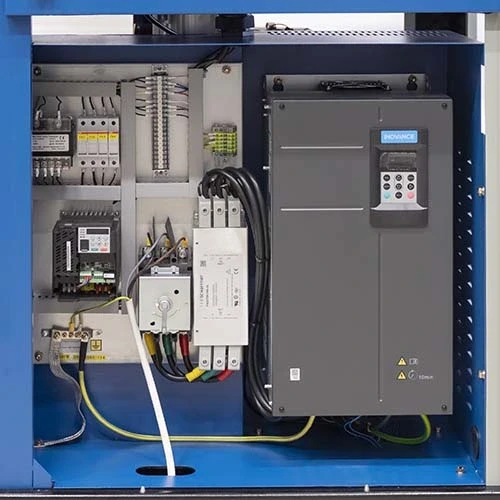

Plynulá regulace otáček
Díky plynulé regulaci otáček frekvenčním měničem dochází ke značným úsporám a to zejména pomocí eliminace chodu naprázdno a možnosti přizpůsobit výstupní tlak z kompresoru.

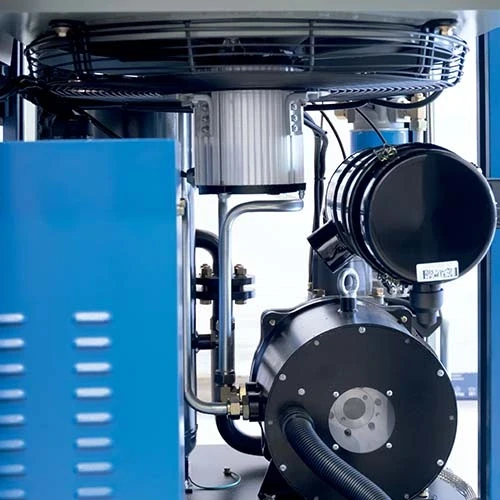

Ventilátor s regulací otáček
Kompresory SCR-PM jsou vybavené systémem ventilace se zapínáním a regulací chlazení podle potřeb stroje.
Kromě úspory na energiích tak mohou kompresory SCR-PM pracovat při teplotách až do +45 °C a s velmi nízkou výstupní teplotou vzduchu.

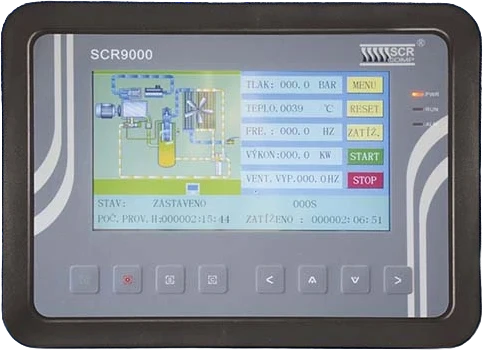

Řídicí jednotka SCR9000
Moderní systém pro ovládání chodu šroubových kompresorů s komfortní 7" dotykovou barevnou obrazovkou a disponuje následujícími funkcemi a vlastnostmi:

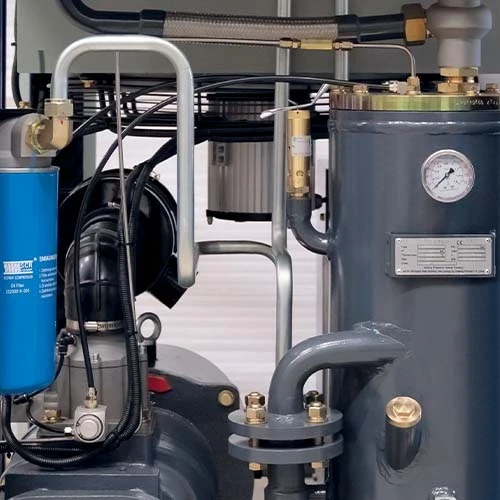

Trubky místo hadic
Na kompresorech SCR-PM naleznete pouze kovové trubky místo tradičních pryžových hadic.
Ušetříte tak do budoucna na výměnách hadic a do maximální možné míry eliminujete riziko prasknutí hadice a následného úniku vzduchu či oleje.

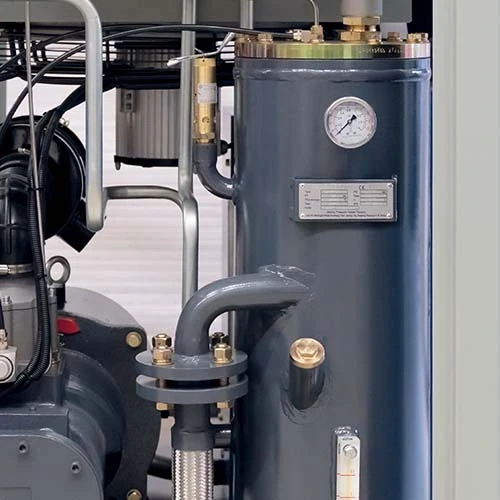

Účinná separace oleje
Díky třístupňové separaci oleje pomocí odstředivé síly, gravitace a separačního filtru je na výstupu z kompresoru špičkově upravený stlačený vzduch s obsahem oleje < 3 mg/m3.
| Obj. č. | Příkon | Max. tlak | Výkon (Nm3/h) | Výstup | Hlučnost | Rozměry | Hmotnost | |
|---|---|---|---|---|---|---|---|---|
| (kW) | (bar) | min. | max. | dB(A) | d x š x v (mm) | (kg) | ||
| SCR-22/7PM | 22 | 7 | 51 | 222 | 1“ | 66 | 1280 x 800 x 1100 | 450 |
| SCR-22/8PM | 22 | 8 | 50 | 216 | 1“ | 66 | 1280 x 800 x 1100 | 450 |
| SCR-22/10PM | 22 | 10 | 42 | 192 | 1“ | 66 | 1280 x 800 x 1100 | 450 |
| SCR-30/7PM | 30 | 7 | 72 | 312 | 1“ | 68 | 1280 x 800 x 1100 | 480 |
| SCR-30/8PM | 30 | 8 | 66 | 300 | 1“ | 68 | 1280 x 800 x 1100 | 480 |
| SCR-30/10PM | 30 | 10 | 60 | 252 | 1“ | 68 | 1280 x 800 x 1100 | 480 |
| SCR-37/7PM | 37 | 7 | 90 | 384 | 1 1/2“ | 72 | 1400 x 900 x 1270 | 610 |
| SCR-37/8PM | 37 | 8 | 84 | 378 | 1 1/2“ | 72 | 1400 x 900 x 1270 | 610 |
| SCR-37/10PM | 37 | 10 | 78 | 336 | 1 1/2“ | 72 | 1400 x 900 x 1270 | 610 |
| SCR-45/7PM | 45 | 7 | 105 | 438 | 1 1/2“ | 73 | 1400 x 950 x 1370 | 650 |
| SCR-45/8PM | 45 | 8 | 102 | 432 | 1 1/2“ | 73 | 1400 x 950 x 1370 | 650 |
| SCR-45/10PM | 45 | 10 | 96 | 426 | 1 1/2“ | 73 | 1400 x 950 x 1370 | 650 |
| SCR-55/7PM | 55 | 7 | 150 | 612 | 2“ | 75 | 1800 x 1200 x 1550 | 1230 |
| SCR-55/8PM | 55 | 8 | 144 | 606 | 2“ | 75 | 1800 x 1200 x 1550 | 1230 |
| SCR-55/10PM | 55 | 10 | 120 | 504 | 2“ | 75 | 1800 x 1200 x 1550 | 1230 |
| SCR-75/7PM | 75 | 7 | 192 | 798 | 2“ | 76 | 1800 x 1200 x 1550 | 1280 |
| SCR-75/8PM | 75 | 8 | 186 | 774 | 2“ | 76 | 1800 x 1200 x 1550 | 1280 |
| SCR-75/10PM | 75 | 10 | 168 | 708 | 2“ | 76 | 1800 x 1200 x 1550 | 1280 |
Výkon FAD je měřený podle normy ISO 1217 a je uveden pro max. tlak daného modelu; další hodnoty výkonu FAD při různých frekvencích a tlacích naleznete v technických listech na vyžádání.
Hlučnost je uvedena ve vzdálenosti 1 m od stroje.
 |
