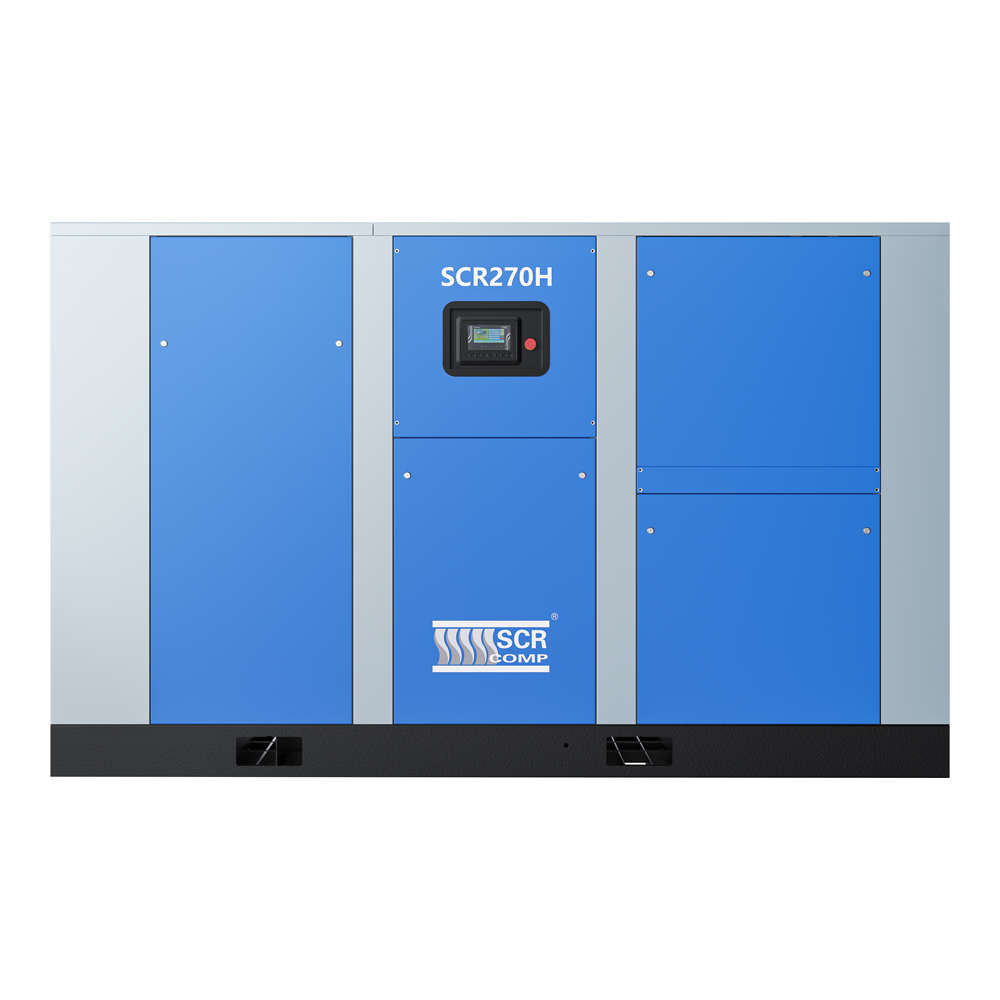

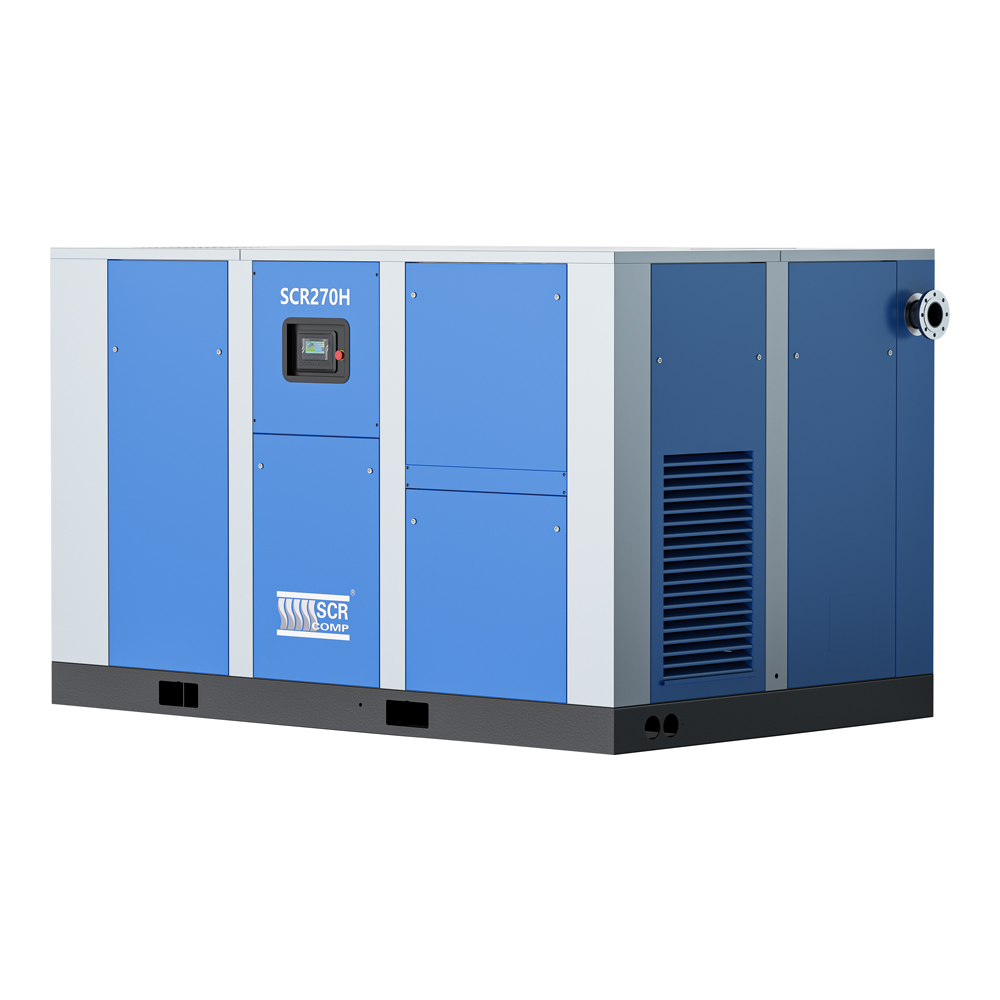

Šroubové kompresory SCR-H/HPM
Základní popis
- olejem mazaný šroubový blok
- dvoustupňové provedení
- plynulá regulace otáček frekvenčním měničem (HPM)
- pohon pomocí převodovky
- špičková elastická spojka ROTEX
- elektronická řídicí jednotka SCR-9000
- nadstandardní možnosti snímání tlaku a teploty
Tlakové verze: 7-8-10-12,5 bar
Dodávané množství: 948 až 3 480 Nm3/h
Dvoustupňové stlačování vzduchu
Standardní šroubové kompresory používají pro stlačování vzduchu pouze jeden šroubový blok. Ke kompresi na požadovaný tlak dochází pouze v jednom kroku, takzvaném stupni. Výhodou jednostupňového stlačování je nižší cena. Pro velké objemové výkony kompresorů, však již není tento způsob stlačování zpravidla hospodárný.
Během stlačování vzduchu se značná část dodané energie promění v teplo a dochází ke snížení účinnosti a výrobě menšího množství vzduchu oproti ideálnímu fyzikálnímu ději v tzv. izotermickému stavu, kdy se veškerá dodaná energie použije výhradně pro stlačování plynu a nevzniká žádné teplo.

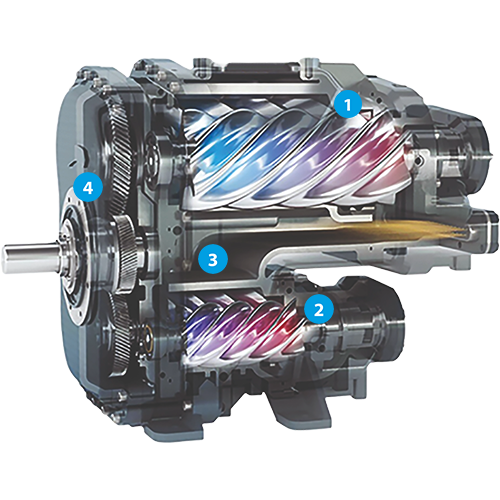

Pro vyšší účinnost stlačování byly vyvinuté dvoustupňové kompresory, které používají 2 šroubové bloky spojené navzájem převodovým ústrojím, u nichž dochází v prostoru mezi 1. a 2. stupněm k ochlazení vzduchu a k přiblížení výsledné křivky k izotermické kompresi.
rotory 1. stupně
prostor pro zchlazení
rotory 2. stupně
převodovka

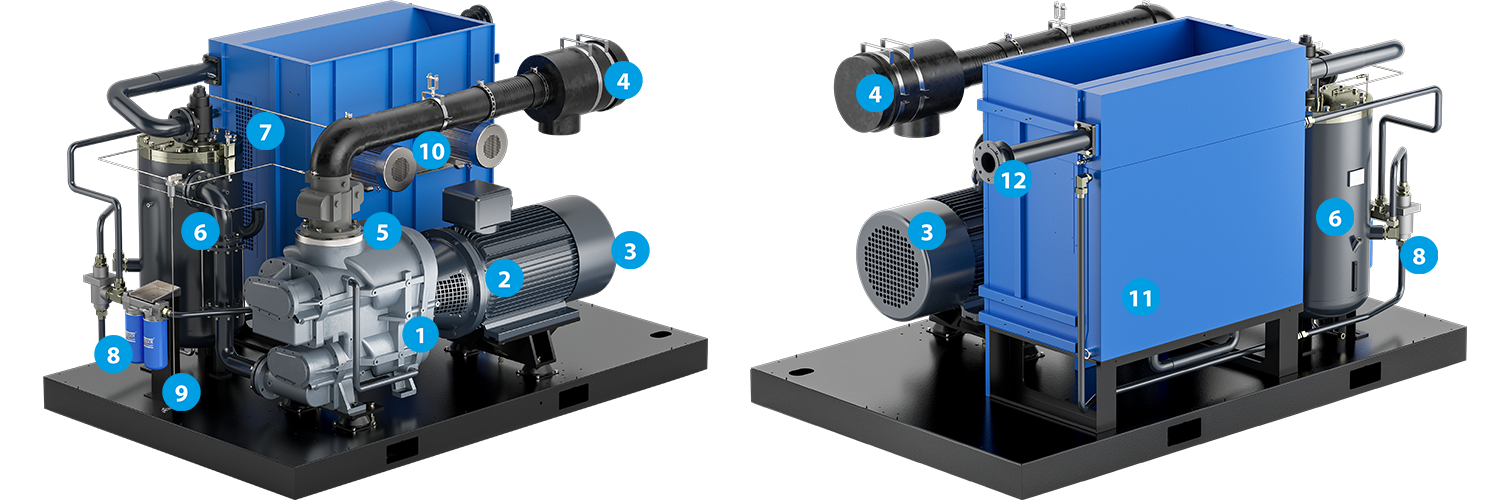

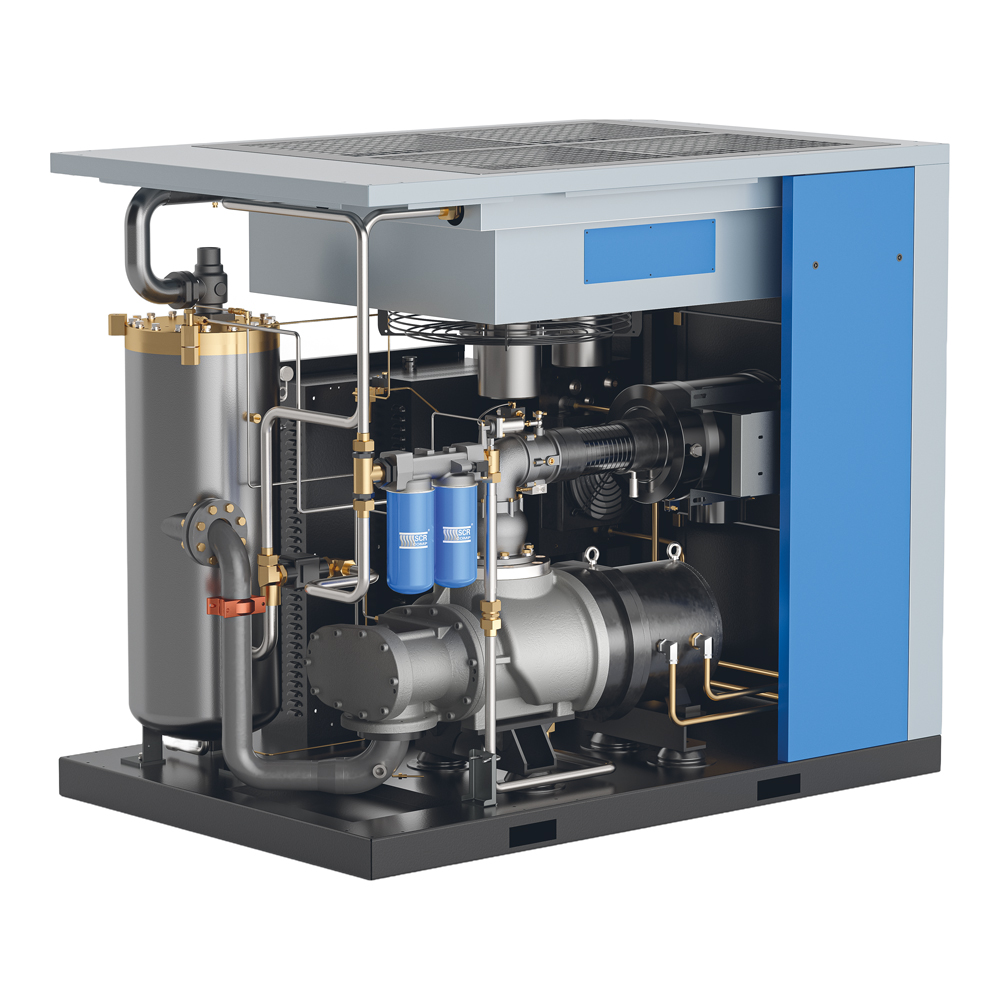

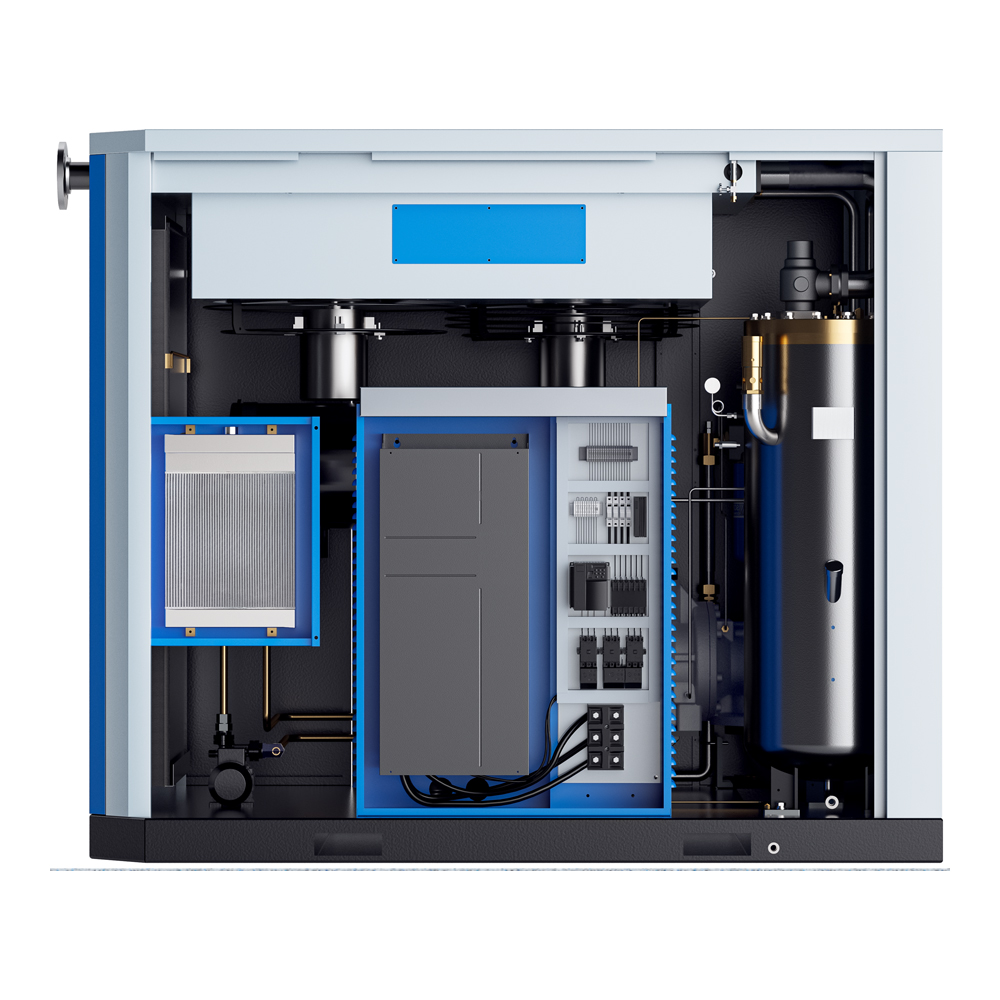

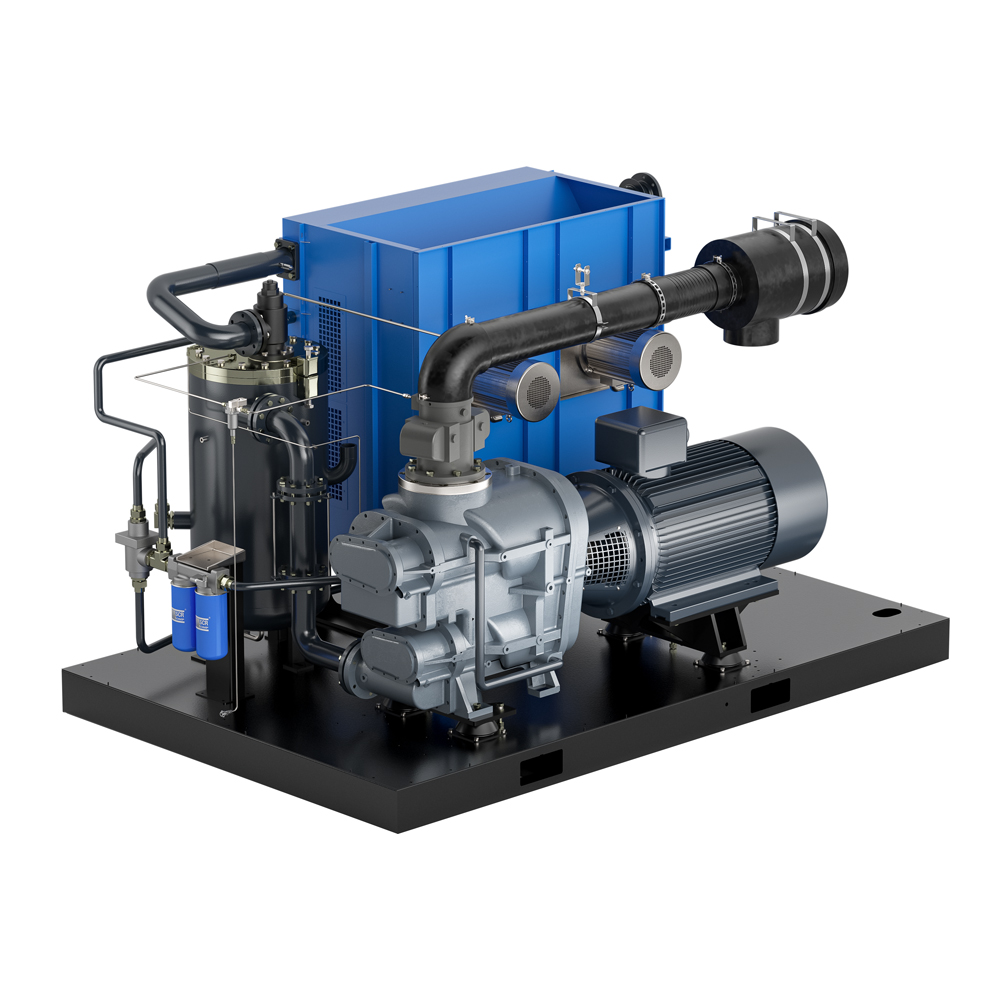

Konstrukce stroje
Konstrukční rozložení jednotlivých částí kompresorů SCR-H je provedeno tak, aby byl vnitřní prostor kompresoru optimálně chlazený a aby byl současně zajištěný dobrý servisní přístup ke všem důležitým součástím.
šroubový blok s převodovkou
flexibilní spojka
elektromotor
vzduchový filtr
sací klapka
olejový zásobník
ventil minimálního tlaku
termostatický ventil
olejové filtry
motor ventilátoru
chladiče
výstup vzduchu

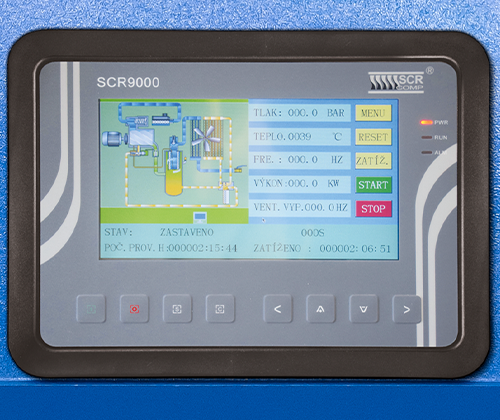

Řídicí jednotka SCR9000
Moderní systém pro ovládání chodu šroubových kompresorů s komfortní 7" dotykovou barevnou obrazovkou a disponuje následujícími funkcemi a vlastnostmi:
- ovládání pomocí tlačítek
- zobrazení všech potřebných parametrů o chodu stroje
- indikace provozních varování a alarmů
- historie alarmů pro analýzu poruch stroje
- uživatelské úrovně přes hesla
- praktické zobrazení spotřeby elektrické energie
- týdenní plán s 5 časovými úseky pro zapínání a vypínání kompresoru
- automatický restart po výpadku napětí
Kompresory s regulací otáček (SCR-HPM)

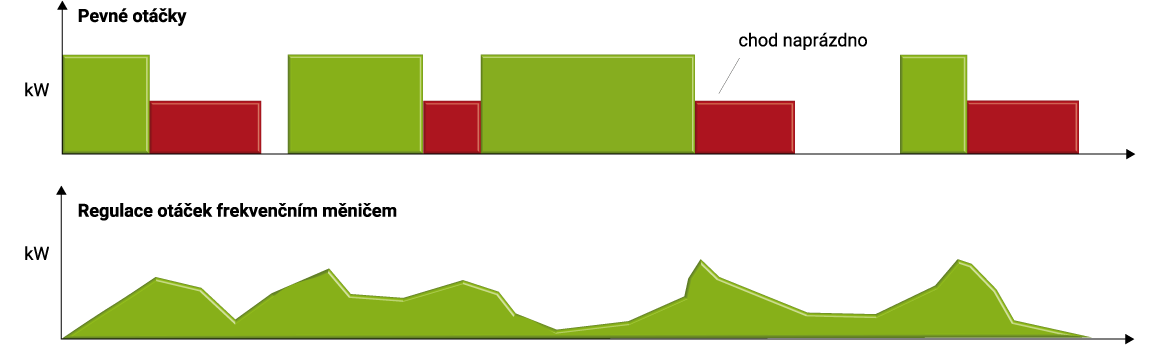

Tradiční kompresory s pevnými otáčkami jsou řízeny v pracovních cyklech, kdy kompresor pracuje střídavě v chodu v zátěži, v chodu naprázdno, a nebo je zastavený. Ihned po nastartování je zahájeno stlačování vzduchu a hlavní motor je v zátěži. Po dosažení potřebného tlaku dochází k přepnutí do chodu naprázdno, kdy kompresor nevyrábí vzduch, ale motor stále otáčí ve volnoběhu šroubovým blokem a potřebuje energii.
Chod naprázdno na jednu stranu usnadňuje další případný rozběh stroje, ovšem po dobu několika desítek sekund dochází ke zbytečné spotřebě energie, která dosahuje zpravidla desítek procent celkově spotřebované energie. Čím je spotřeba vzduchu menší, tím více roste poměr chodu naprázdno a otevírá se prostor pro dosažení výrazných úspor na ceně vyrobeného vzduchu a provozních nákladech spojených s kompresorem.

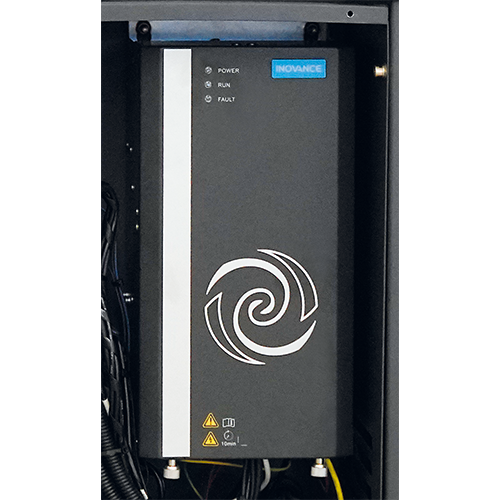

Frekvenční měniče s vektorovým řízením
Kompresory SCR-HPM jsou vybavené špičkovými frekvenčními měniči INOVANCE, které umožňují udržovat potřebný výstupní tlak a přizpůsobují rychlost otáček pohonného soustrojí okamžitým potřebám dodávky stlačeného vzduchu. Díky tomuto modernímu systému řízení chodu kompresoru je výrazně eliminován chod naprázdno a dochází k úsporám na energiích v řádu desítek procent. Další redukci nákladů lze snadno dosáhnout rychlou změnou nastavení výstupního tlaku a regulačního tlakového pásma.
Použité měniče s vektorovým řízením byly vyvinuty přímo pro aplikaci šroubových kompresorů a poskytují velmi vysoký točivý moment při frekvencích již od 0,1 Hz. Běžné frekvenční měniče buď nedokáží pracovat při frekvencích pod 5 Hz nebo jsou v tomto pásmu extrémně neúčinné.
Nová generace vektorových měničů INOVANCE tak zajišťuje velmi vysokou energetickou efektivitu v celém rozsahu otáček.

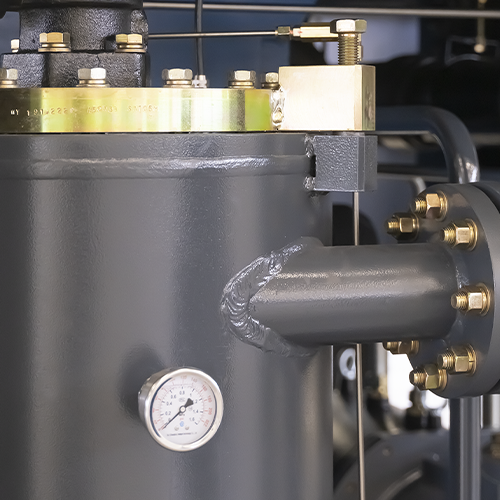

Zásobník oleje
S praktickým otočným víkem, glycerinovým manometrem a olejoznakem.

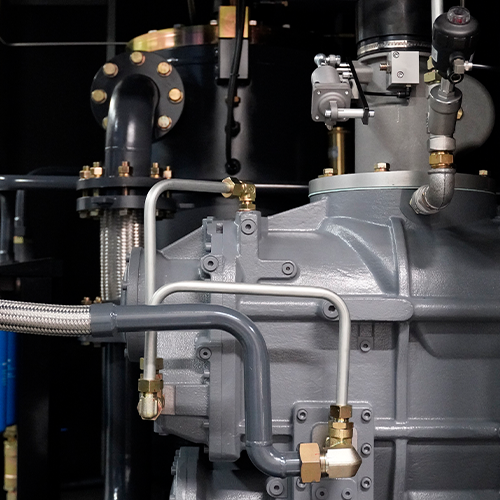

Kovové fluidní spoje
Veškeré vzduchové a olejové spoje jsou realizovány trubkami a ocelovými hadicemi.

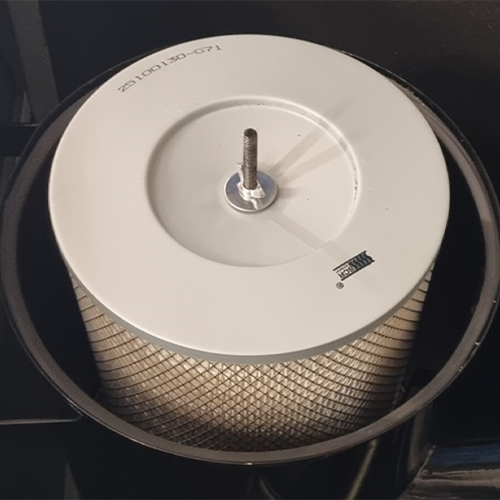

Vzduchový filtr
Vysoce robustní provedení s účinností 99,5 %, zdvojené pro vyšší ochranu šroubového bloku.

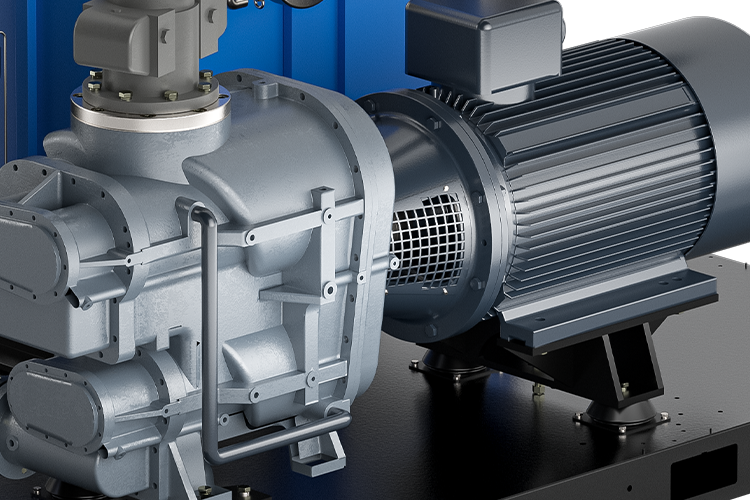

Spojka
Pro spojení elektromotoru s převodovkou je použita špičková elastická spojka ROTEX od německého výrobce KTR.

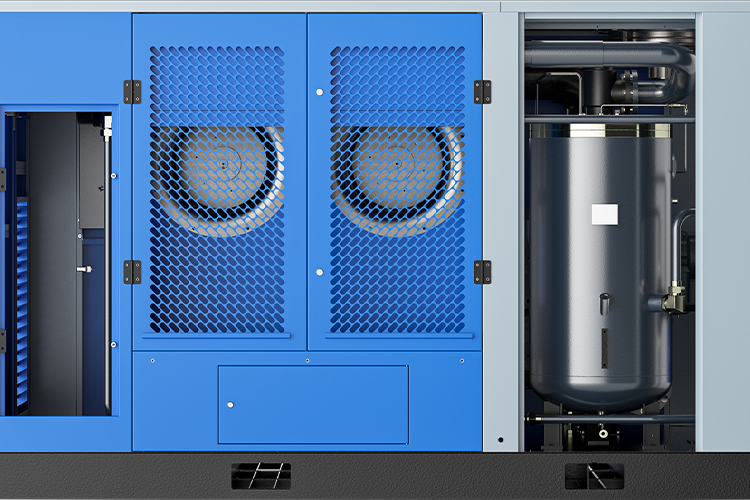

Ventilátory
Kompresory používají silné ventilátory pro perfektní chlazení stroje. U provedení SCR-HV je jeden z ventilátorů vybaven regulací otáček.

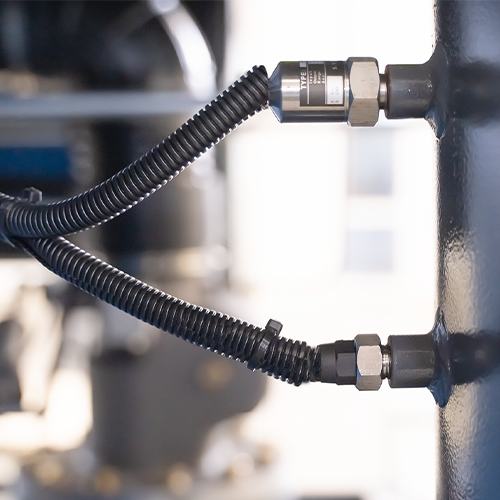

Senzory
Kompresory jsou vybaveny nadstandardními možnostmi snímání teploty a tlaku.

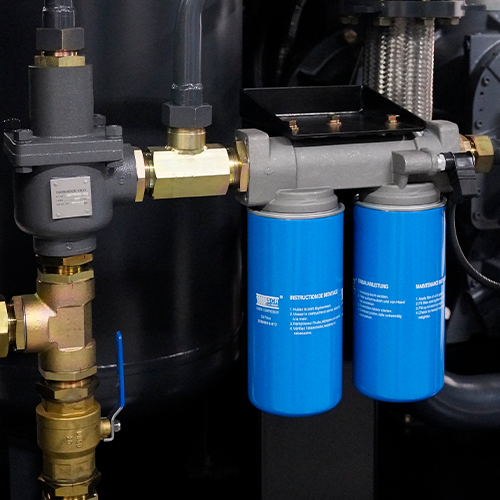

Olejové filtry
Sériové uspořádání pro optimální filtraci oleje od pevných nečistot a s detekcí tlakového spádu.

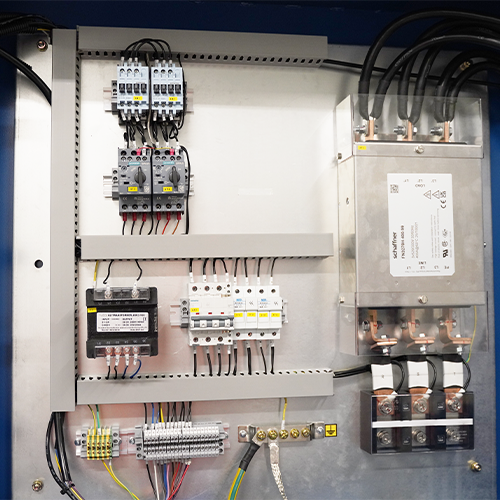

Elektrický rozvaděč
Vybavený špičkovými komponenty od výrobce SIEMENS s vysokou spolehlivostí.
Volitelné varianty
Všechny dvoustupňové šroubové kompresory řady SCR-H lze dodat i vybavené nadstandardními volitelnými variantami, které ještě více vylepšují parametry.

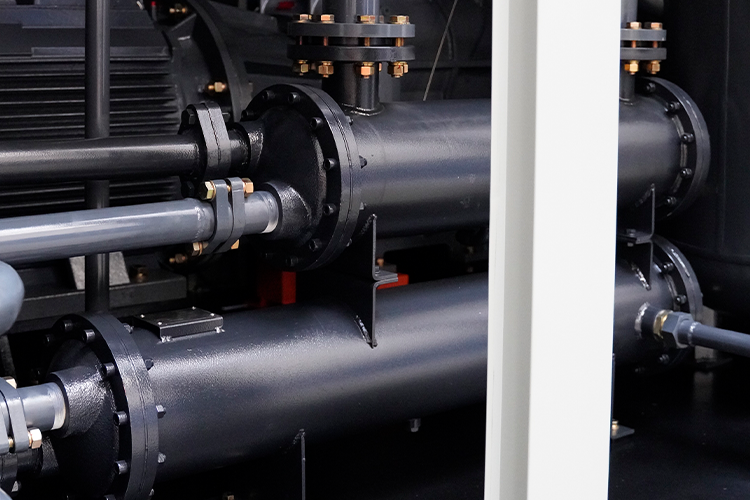

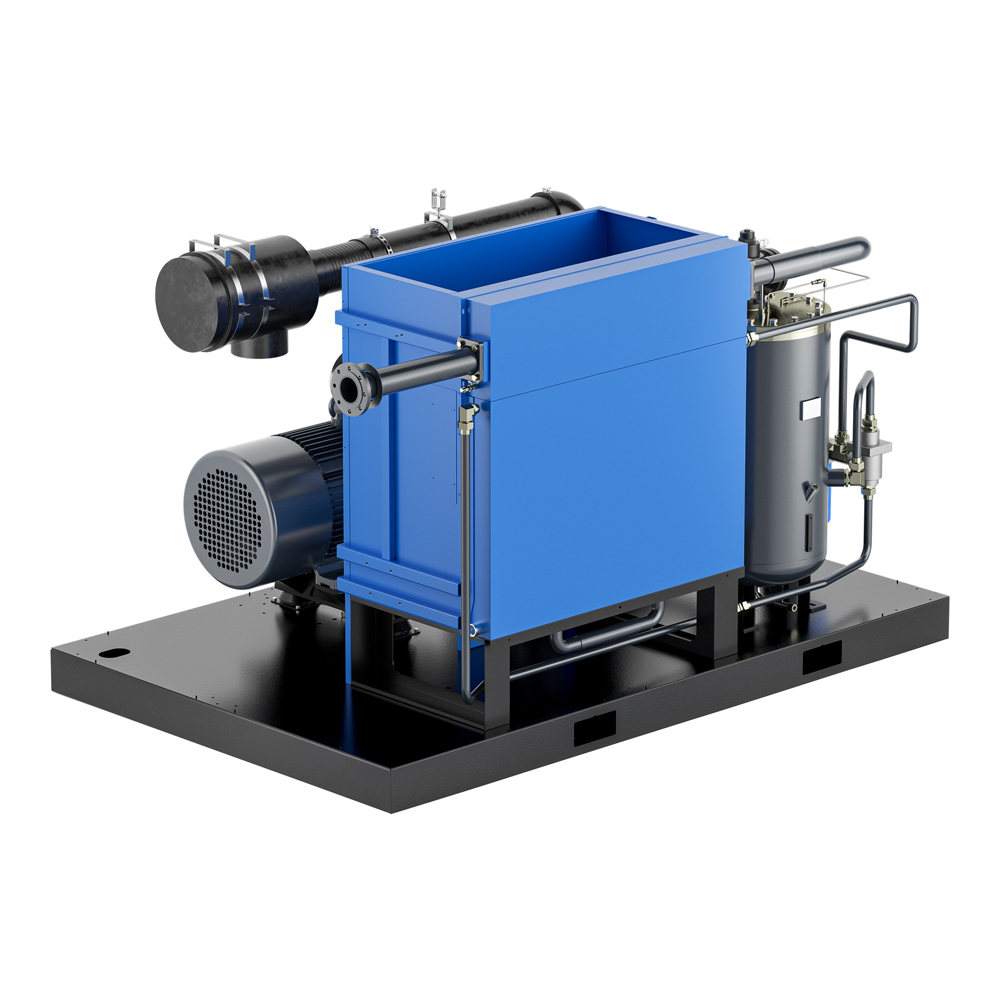

Vodní chlazení
pro zvýšení účinnosti kompresoru a snížení hlučnosti stroje.

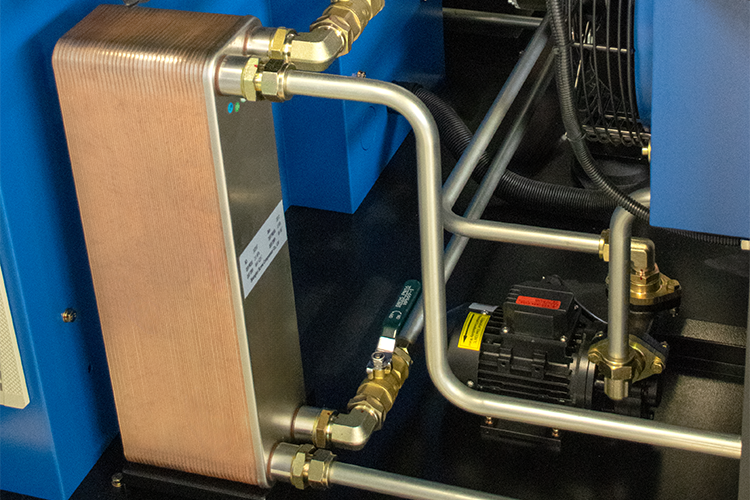

Rekuperace tepla
využití tepla z kompresoru pro ohřev užitkové vody pomocí výměníku voda-olej.

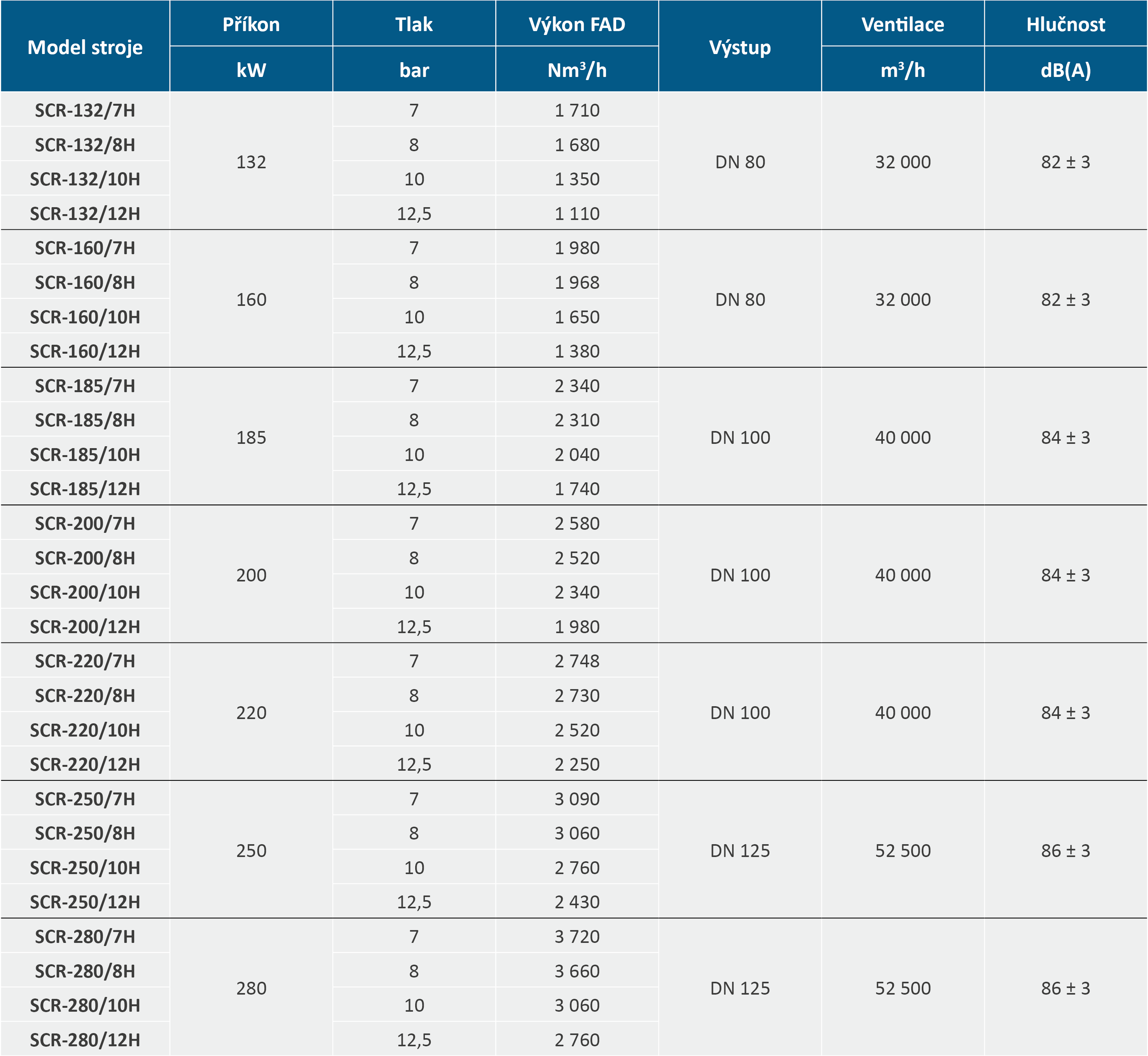

| Model stroje | Příkon (kW) |
Tlak (bar) |
Výkon FAD (Nm3/h) |
Výstup | Hlučnost [dB(A)] |

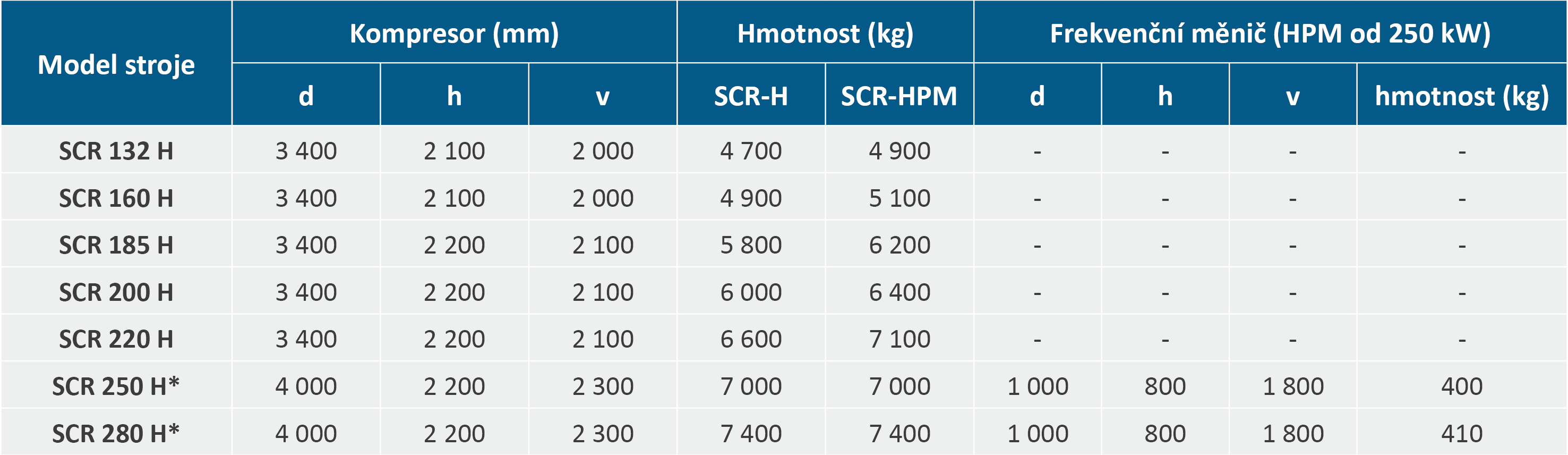

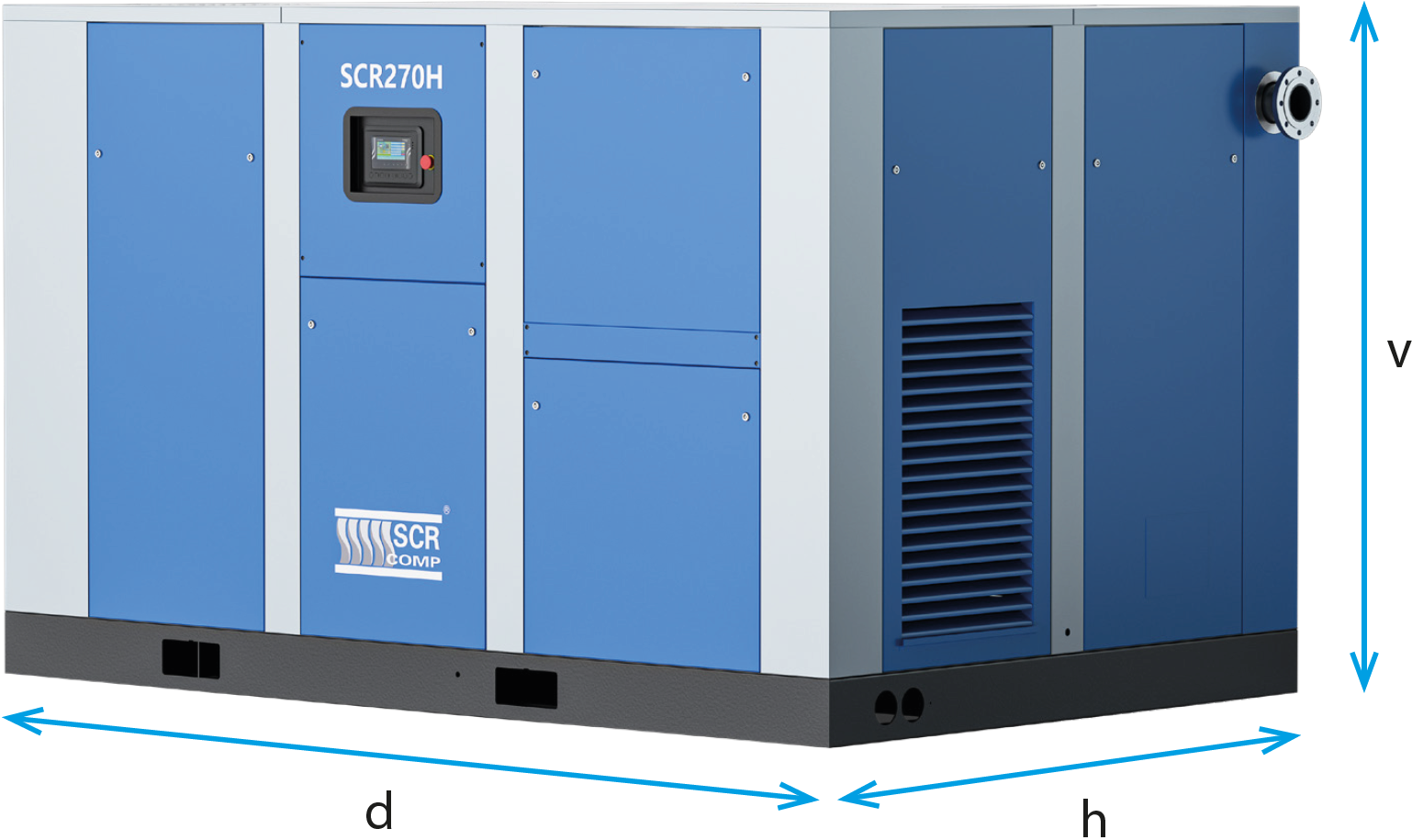

Rozměry (D × H × V) (mm) |
Hmotnost (kg) |
|---|---|---|---|---|---|---|---|
| SCR-H s pevnými otáčkami | |||||||
| SCR-132/7H | 132 | 7 | 1710 | DN 80 | 82 ± 3 | 3400 × 2100 × 2000 | 4700 |
| SCR-132/8H | 8 | 1680 | |||||
| SCR-132/10H | 10 | 1350 | |||||
| SCR-132/12H | 12,5 | 1110 | |||||
| SCR-160/7H | 160 | 7 | 1980 | DN 80 | 82 ± 3 | 3400 × 2100 × 2000 | 4900 |
| SCR-160/8H | 8 | 1968 | |||||
| SCR-160/10H | 10 | 1650 | |||||
| SCR-160/12H | 12,5 | 1380 | |||||
| SCR-185/7H | 185 | 7 | 2340 | DN 100 | 84 ± 3 | 3400 × 2200 × 2100 | 5800 |
| SCR-185/8H | 8 | 2310 | |||||
| SCR-185/10H | 10 | 2040 | |||||
| SCR-185/12H | 12,5 | 1740 | |||||
| SCR-200/7H | 200 | 7 | 2580 | DN 100 | 84 ± 3 | 3400 × 2200 × 2100 | 6000 |
| SCR-200/8H | 8 | 2520 | |||||
| SCR-200/10H | 10 | 2340 | |||||
| SCR-200/12H | 12,5 | 1980 | |||||
| SCR-220/7H | 220 | 7 | 2748 | DN 100 | 84 ± 3 | 3400 × 2200 × 2100 | 6600 |
| SCR-220/8H | 8 | 2730 | |||||
| SCR-220/10H | 10 | 2520 | |||||
| SCR-220/12H | 12,5 | 2250 | |||||
| SCR-250/7H | 250 | 7 | 3090 | DN 125 | 86 ± 3 | 4000 × 2200 × 2300 | 7000 |
| SCR-250/8H | 8 | 3060 | |||||
| SCR-250/10H | 10 | 2760 | |||||
| SCR-250/12H | 12,5 | 2430 | |||||
| SCR-280/7H | 280 | 7 | 3720 | DN 125 | 86 ± 3 | 4000 × 2200 × 2300 | 7400 |
| SCR-280/8H | 8 | 3660 | |||||
| SCR-280/10H | 10 | 3060 | |||||
| SCR-280/12H | 12,5 | 2760 | |||||
Výkon FAD je měřený podle normy ISO 1217 a je uveden pro maximální tlak daného modelu; další hodnoty výkonu FAD při různém tlaku naleznete v technických listech na vyžádání. Hlučnost je uvedena ve vzdálenosti 1 m od stroje.

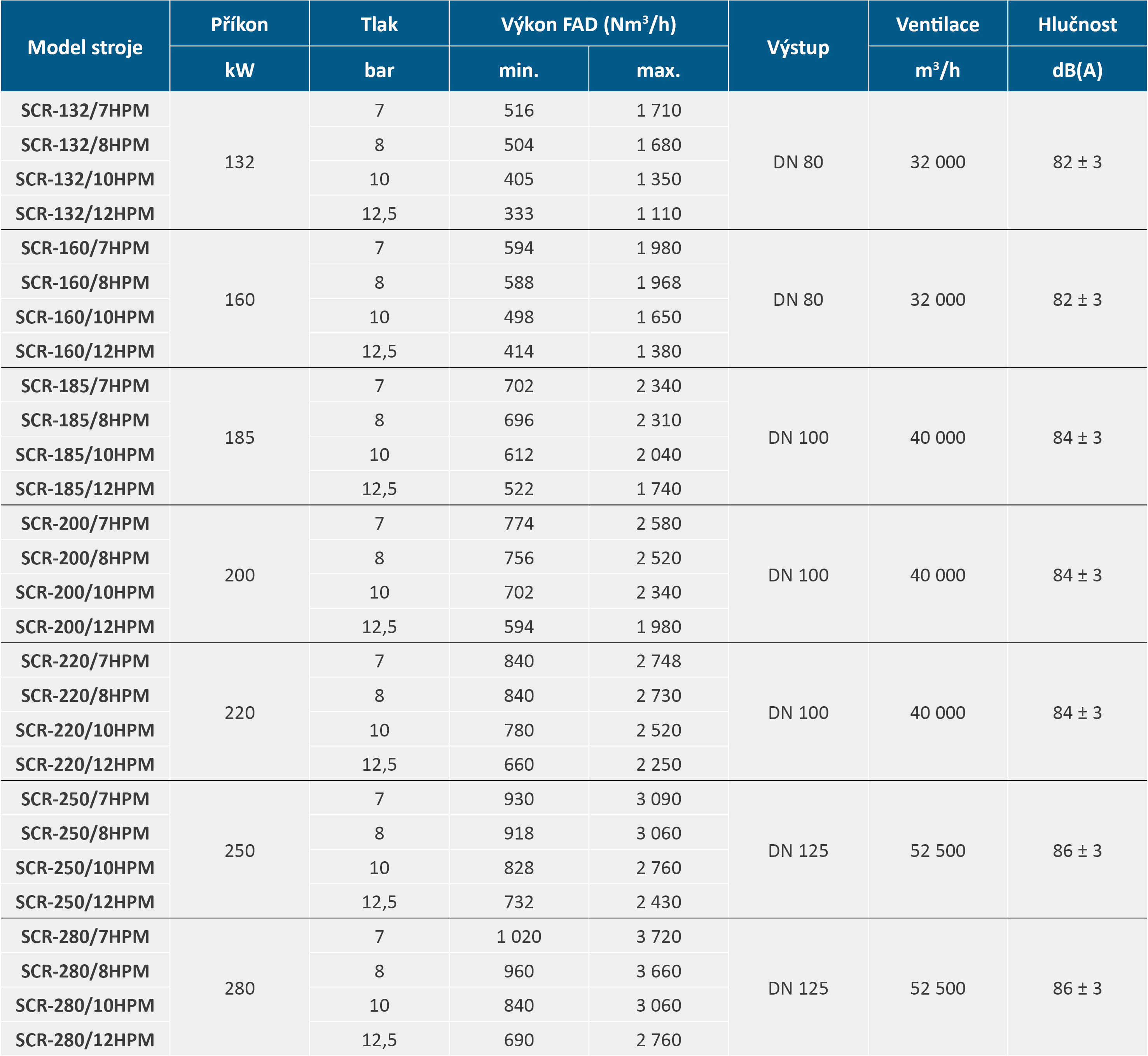

| Model stroje | Příkon (kW) |
Tlak (bar) |
Min. výkon FAD (Nm3/h) |
Max. výkon FAD (Nm3/h) |
Výstup | Hlučnost [dB(A)] |
Rozměry (D × H × V) (mm) |
Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|
| SCR-HPM s regulací otáček | ||||||||
| SCR-132/7HPM | 132 | 7 | 516 | 1710 | DN 80 | 82 ± 3 | 3400 × 2100 × 2000 | 4900 |
| SCR-132/8HPM | 8 | 504 | 1680 | |||||
| SCR-132/10HPM | 10 | 405 | 1350 | |||||
| SCR-132/12HPM | 12,5 | 333 | 1110 | |||||
| SCR-160/7HPM | 160 | 7 | 594 | 1980 | DN 80 | 82 ± 3 | 3400 × 2100 × 2000 | 5100 |
| SCR-160/8HPM | 8 | 588 | 1968 | |||||
| SCR-160/10HPM | 10 | 498 | 1650 | |||||
| SCR-160/12HPM | 12,5 | 414 | 1380 | |||||
| SCR-185/7HPM | 185 | 7 | 702 | 2340 | DN 100 | 84 ± 3 | 3400 × 2200 × 2100 | 6200 |
| SCR-185/8HPM | 8 | 696 | 2310 | |||||
| SCR-185/10HPM | 10 | 612 | 2040 | |||||
| SCR-185/12HPM | 12,5 | 522 | 1740 | |||||
| SCR-200/7HPM | 200 | 7 | 774 | 2580 | DN 100 | 84 ± 3 | 3400 × 2200 × 2100 | 6400 |
| SCR-200/8HPM | 8 | 756 | 2520 | |||||
| SCR-200/10HPM | 10 | 702 | 2340 | |||||
| SCR-200/12HPM | 12,5 | 594 | 1980 | |||||
| SCR-220/7HPM | 220 | 7 | 840 | 2748 | DN 100 | 84 ± 3 | 3400 × 2200 × 2100 | 7100 |
| SCR-220/8HPM | 8 | 840 | 2730 | |||||
| SCR-220/10HPM | 10 | 780 | 2520 | |||||
| SCR-220/12HPM | 12,5 | 660 | 2250 | |||||
| SCR-250/7HPM | 250 | 7 | 930 | 3090 | DN 125 | 86 ± 3 | 4000 × 2200 × 2300 | 7000 |
| SCR-250/8HPM | 8 | 918 | 3060 | |||||
| SCR-250/10HPM | 10 | 828 | 2760 | |||||
| SCR-250/12HPM | 12,5 | 732 | 2430 | |||||
| SCR-280/7HPM | 280 | 7 | 1020 | 3720 | DN 125 | 86 ± 3 | 4000 × 2200 × 2300 | 7400 |
| SCR-280/8HPM | 8 | 960 | 3660 | |||||
| SCR-280/10HPM | 10 | 840 | 3060 | |||||
| SCR-280/12HPM | 12,5 | 690 | 2760 | |||||
Výkon FAD je měřený podle normy ISO 1217 a je uveden pro maximální tlak daného modelu; další hodnoty výkonu FAD při různém tlaku naleznete v technických listech na vyžádání. Hlučnost je uvedena ve vzdálenosti 1 m od stroje.

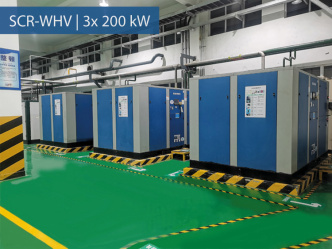

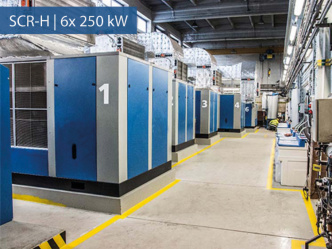

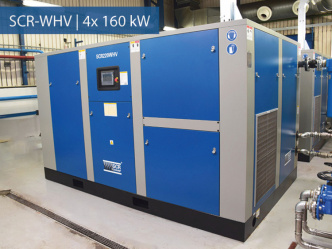

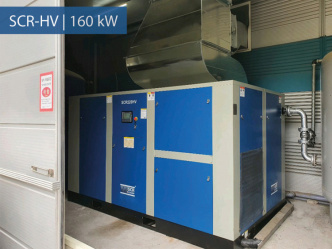

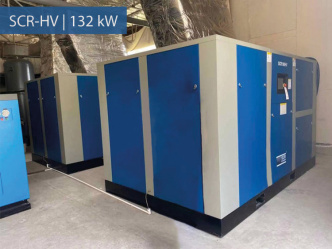

Ukázky instalací
Tisíce dvoustupňových šroubových kompresorů řady SCR-H jsou denně podrobovány nejnáročnějším zkouškám při provozu v průmyslových a energetických aplikacích nevyjímaje klimatické podmínky s extrémně vysokými teplotami a vlhkostí. Značka SCR má za sebou mnoho úspěšných realizací a zkušeností s kompresorovnami s celkovým příkonem několika MW.
