Šroubové kompresory SCR-G/GV

Špičkové šroubové bloky

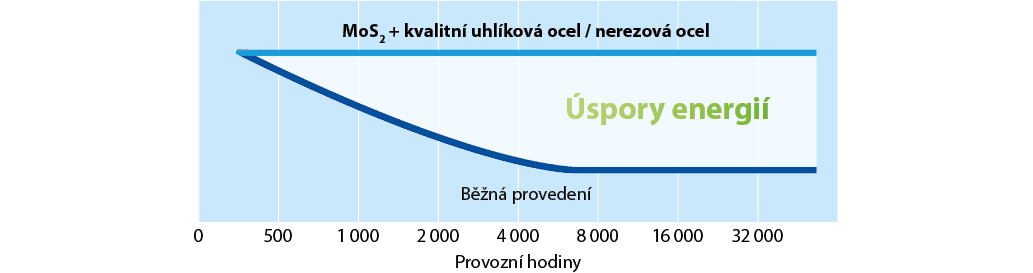

Kompresory řady SCR-G jsou vybavené šroubovými bloky s nejvyšší možnou kvalitou tak, aby dokázaly vyrábět zcela bezolejový stlačený vzduch s co nejnižšími provozními náklady a po co nejdelší provozní dobu. Základem výborných vlastností šroubových bloků na kompresorech SCR-G jsou především pokročilé materiály a technologie.

Materiál rotorů – rotory 1. stupně jsou vyrobené z vysoce kvalitní uhlíkové oceli, rotory 2. stupně jsou nerezové; vysoká kvalita materiálů zamezuje korozi a snižuje brzké opotřebení povlaku rotorů.

Materiál rotorů a skříně bloku – rotory a vnitřní stěna skříně šroubového bloku jsou potaženy speciálním povlakem na bázi MoS₂.

Dvojité těsnění – prostor rotorů je bezpečně oddělen od převodovky pomocí labyrintového a hermetického těsnění z nerezové oceli, aby zcela zamezil možnosti vniknutí převodovkového oleje.

Uložení hřídelí – pro eliminaci rizika dotyku a snížení namáhání jsou hřídele uloženy v radiálních a axiálních ložiskách SKF a v ozubených kolech.

Zcela bezolejový vzduch

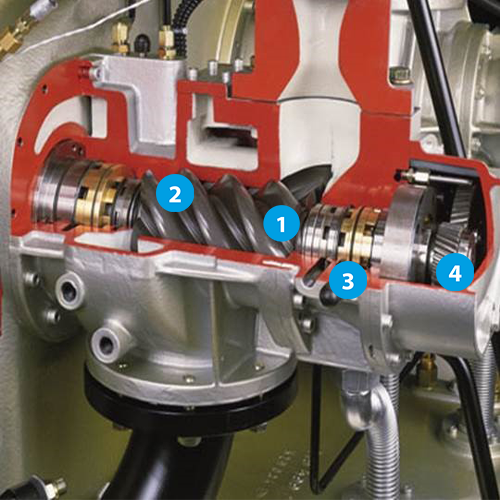

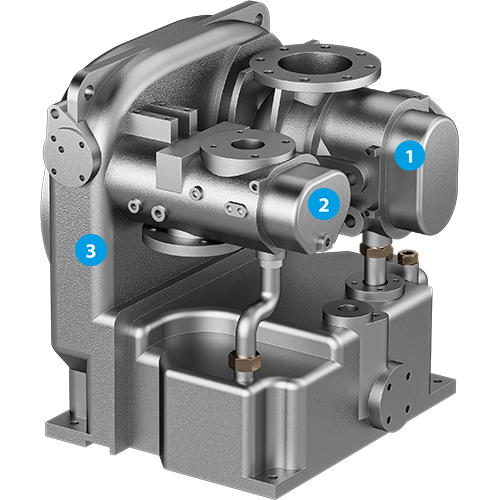

Šroubové bloky použité na řadě kompresorů SCR-G pracují na principu 2stupňového stlačování. Nasávaný vzduch vstupuje do prostoru 1. stupně, kde je stlačen na tlak přibližně 2 bar. Následně je veden do mezichladiče, kde je ochlazen a přiveden na vstup do 2. stupně, kde je dotlačen na požadovaný výstupní tlak.

Stlačování zajišťují dva páry rotorů připojené k převodovce, od níž jsou hermeticky odděleny, aby byl vzduch vyráběn zcela bez oleje. Řešení šroubových bloků na kompresorech SCR-G splňuje požadavky bezolejového vzduchu s certifikátem kvality stlačeného vzduchu třídy 0 dle normy ISO 8573-1.

1. stupeň stlačování (tlak 2 bar)

2. stupeň stlačování (tlak 7-10 bar)

převodovka

Frekvenční měniče s vektorovým řízením

Kompresory SCR-HPM jsou vybavené špičkovými frekvenčními měniči INOVANCE, které umožňují udržovat potřebný výstupní tlak a přizpůsobují rychlost otáček pohonného soustrojí okamžitým potřebám dodávky stlačeného vzduchu. Díky tomuto modernímu systému řízení chodu kompresoru je výrazně eliminován chod naprázdno a dochází k úsporám na energiích v řádu desítek procent. Další redukci nákladů lze snadno dosáhnout rychlou změnou nastavení výstupního tlaku a regulačního tlakového pásma.

Použité měniče s vektorovým řízením byly vyvinuty přímo pro aplikaci šroubových kompresorů a poskytují velmi vysoký točivý moment při frekvencích již od 0,1 Hz. Běžné frekvenční měniče buď nedokáží pracovat při frekvencích pod 5 Hz nebo jsou v tomto pásmu extrémně neúčinné.

Nová generace vektorových měničů INOVANCE tak zajišťuje velmi vysokou energetickou efektivitu v celém rozsahu otáček.

Řídicí jednotka SCR9000

Moderní systém pro ovládání chodu šroubových kompresorů s komfortní 7" dotykovou barevnou obrazovkou a disponuje následujícími funkcemi a vlastnostmi:

• ovládání pomocí tlačítek
• zobrazení všech potřebných parametrů o chodu stroje
• indikace provozních varování a alarmů
• historie alarmů pro analýzu poruch stroje
• uživatelské úrovně přes hesla
• praktické zobrazení spotřeby elektrické energie
• týdenní plán s 5 časovými úseky pro zapínání a vypínání kompresoru
• automatický restart po výpadku napětí

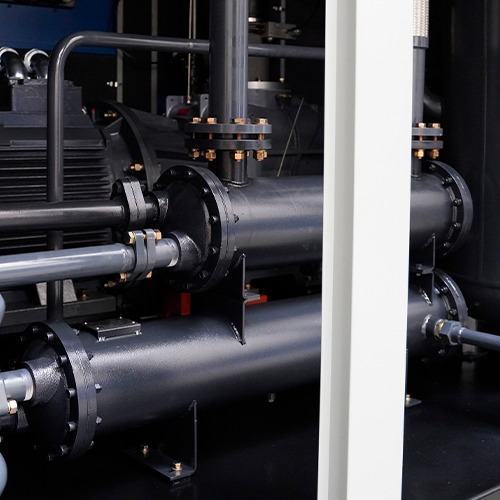

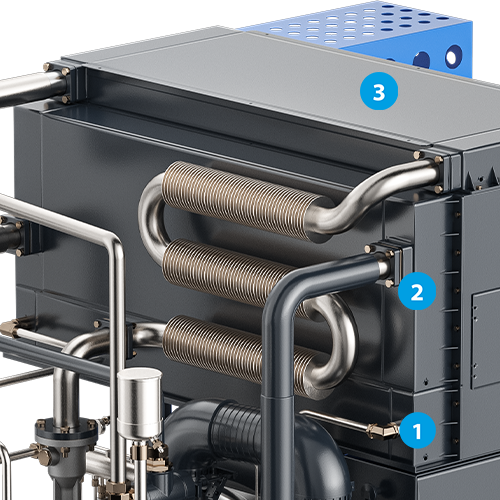

Účinný systém chlazení

Při stlačování vzduchu ve šroubovém bloku sucho běžných kompresorů SCR-G vzniká díky absenci oleje a extrémním otáčkám rotorů velké množství tepla dosahujícího až téměř 200 °C, které je třeba účinně odvádět ze systému a z celého stroje. Kompresory SCR-G jsou proto vybaveny předimenzovanými chladiči a efektivním systémem ventilace.

Chladič oleje - zajišťuje snížení teploty převodovkového oleje.

Mezichladič - snižuje teplotu vzduchu po jeho stlačení 1. kompresním stupněm; zchlazený vzduch je z mezichladiče veden do 2. stupně.

Dochlazovač - snižuje teplotu vzduchu vystupujícího ze 2. kompresního stupně; vzduch zchlazený dochlazovačem směřuje na výstup z kompresoru.

Informační materiály

Prospekt ke stažení
