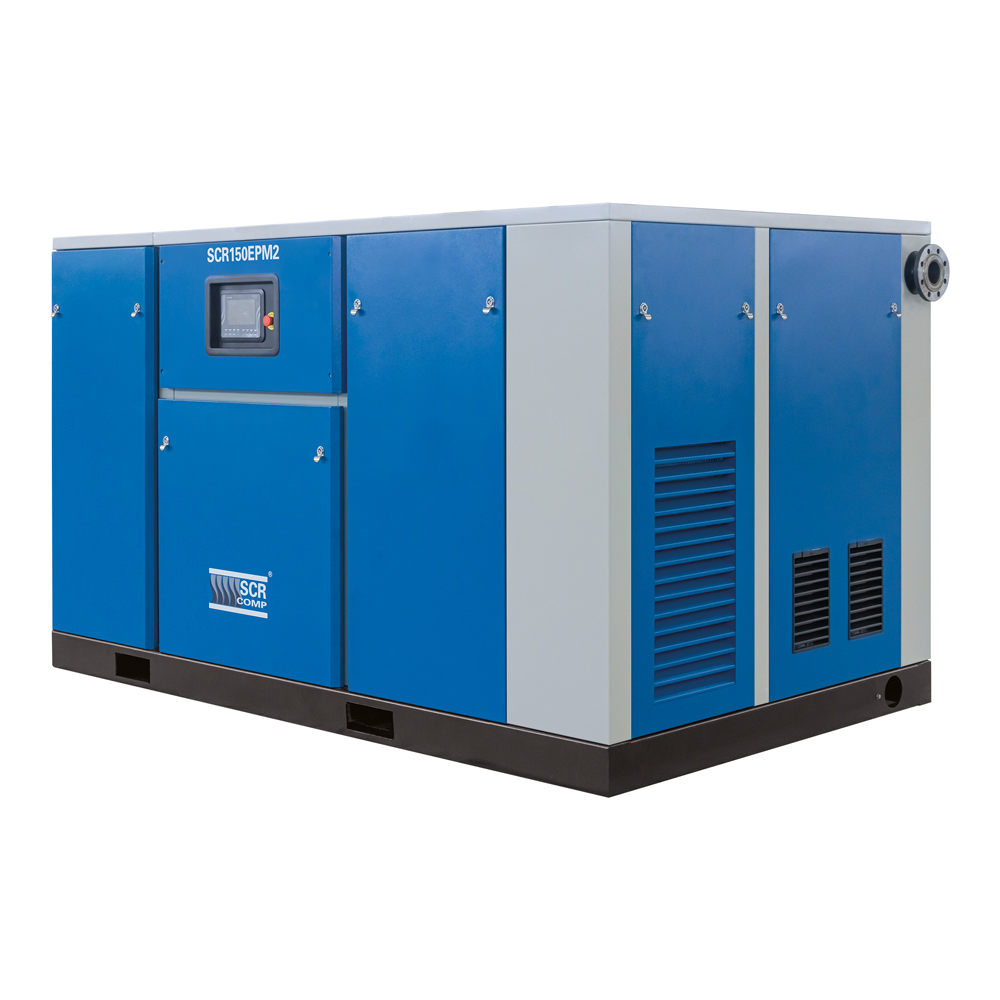

Šroubové kompresory SCR-EPM2
Základní popis
- olejem mazaný šroubový blok
- kapalinou chlazený PM-motor IE4
- plynulá regulace otáček frekvenčním měničem
- přímý pohon 1:1
- jednostupňové provedení
- elektronická řídicí jednotka SCR9000 se 7" barevným displejem
- ventilace s plynulou regulací otáček
Tlakové verze: 7, 8, 10 bar
Dodávané množství: 156 až 2010 Nm3/h
Produktové video
Video SCR-EPM2
Seznamte se blíže s řadou kompresorů SCR-EPM2 v naší krátké videoprezentaci.

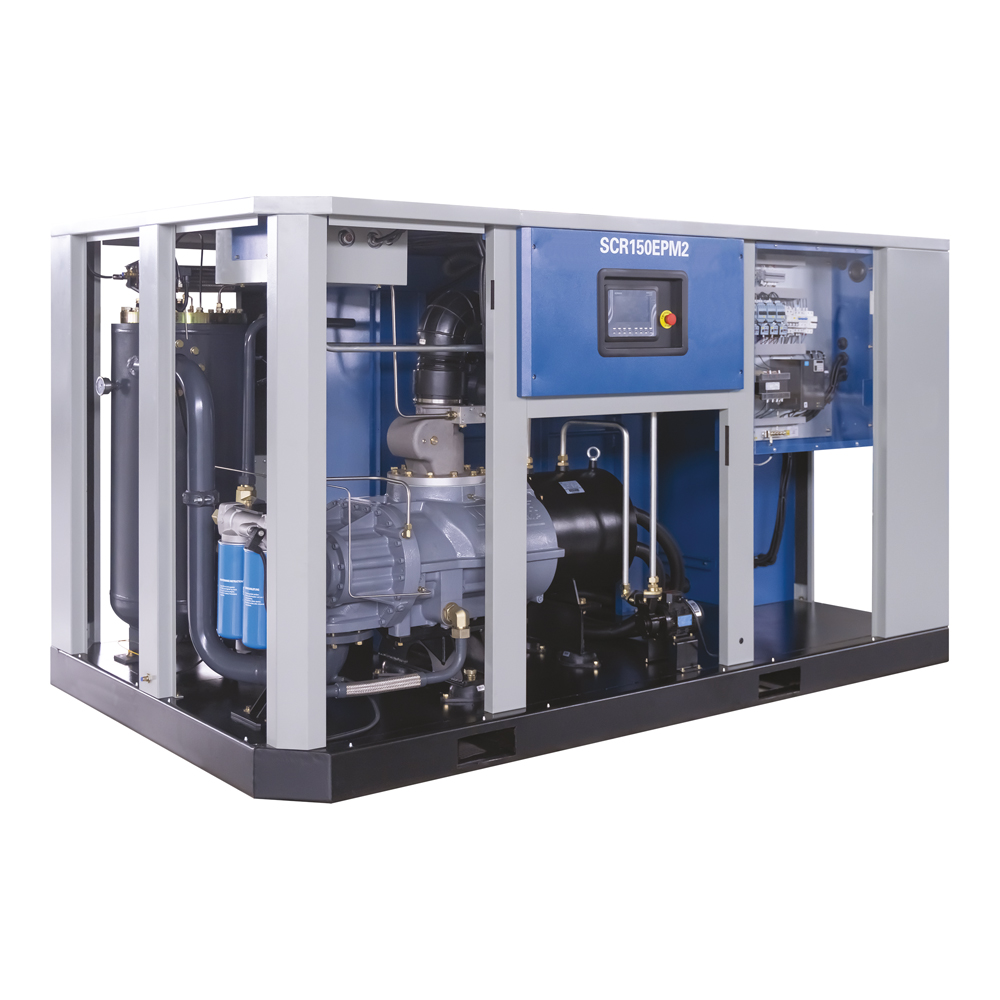

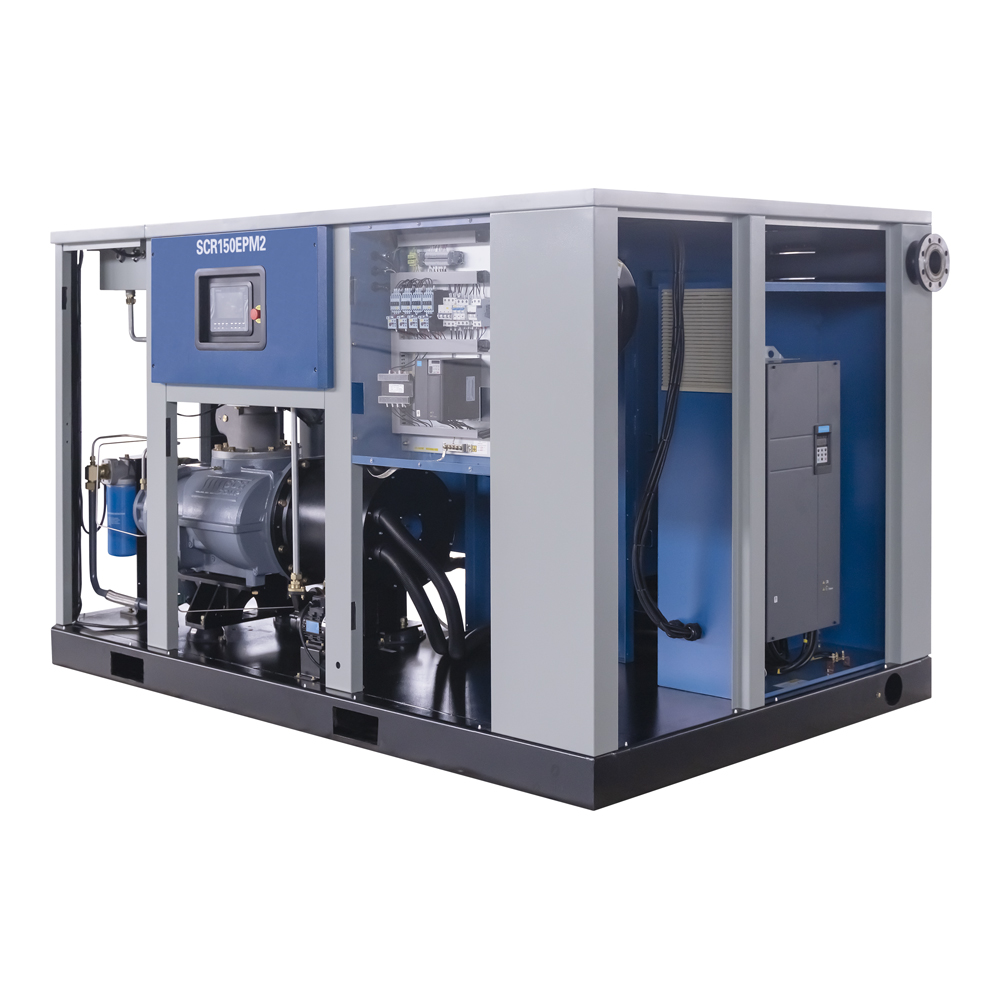

Konstrukce stroje
![](https://cdn.myshoptet.com/usr/www.scr-kompresory.cz/user/documents/upload/Detail produktu/SCR-EPM2/scr-epm2-konst_2.jpg)
Šroubový blok
Elektromotor
Vzduchový filtr
Sací klapka
Olejový zásobník
Chladič vzduchu a oleje
Olejové filtry
Ventil minimálního tlaku
Řídicí jednotka
Frekvenční měnič
Elektrický rozvaděč
Výstup vzduchu
Čerpadlo chlazení motoru
Chladič chladicí kapaliny
Technické vlastnosti
Šroubové bloky s extrémním výkonem
Srdcem každého šroubového kompresoru jsou šroubové bloky, které jsou na řadě SCR-EPM2 zkrátka obrovské a poskytují tak ohromné vyrobené množství vzduchu, že dokáží nahradit velmi často i kompresory v příkonem motoru o jeden až dva řády vyšším.
Na trhu najdete jen velmi omezené množství kompresorů, které by dokázaly výkonem FAD řadě SCR-EPM2 konkurovat.
![SCR-EPM2](https://cdn.myshoptet.com/usr/www.scr-kompresory.cz/user/documents/upload/Detail produktu/SCR-PM2/sroubovy_blok_detail_3.png)
![SCR-EPM2](https://cdn.myshoptet.com/usr/www.scr-kompresory.cz/user/documents/upload/Detail produktu/SCR-EPM2/scr-epm2-pohon_3.jpg)
Bezeztrátový přímý pohon
Díky přímému spojení šroubového bloku s elektromotorem pracují kompresory z řady SCR-EPM2 bez jakýchkoliv ztrát energie v převodovém ústrojí.
Oproti kompresorům s klínovými řemeny, převodovou nebo elastickou spojkou navíc odpadá jakákoliv údržba.
Více o výhodách přímého pohonuKapalinou chlazený PM-motor IE4
Řada kompresorů SCR-EPM2 přináší na trh jedinečnou technologii motorů s permanentními magnety s nezávislým kapalinovým chlazením, které mají díky své konstrukci extrémní účinnost, která zdaleka předčí požadavky účinnosti IE4 podle normy IEC EN 60034 a převyšují běžně používané asynchronní motory až o 5 %.
Více o úsporách PM motoru![SCR-EPM2](https://cdn.myshoptet.com/usr/www.scr-kompresory.cz/user/documents/upload/Detail produktu/SCR-EPM2/scr-epm2-motor_2.jpg)
![SCR-PM](https://cdn.myshoptet.com/usr/www.scr-kompresory.cz/user/documents/upload/Detail produktu/SCR-PM/scr-pm-jednotka.jpg)

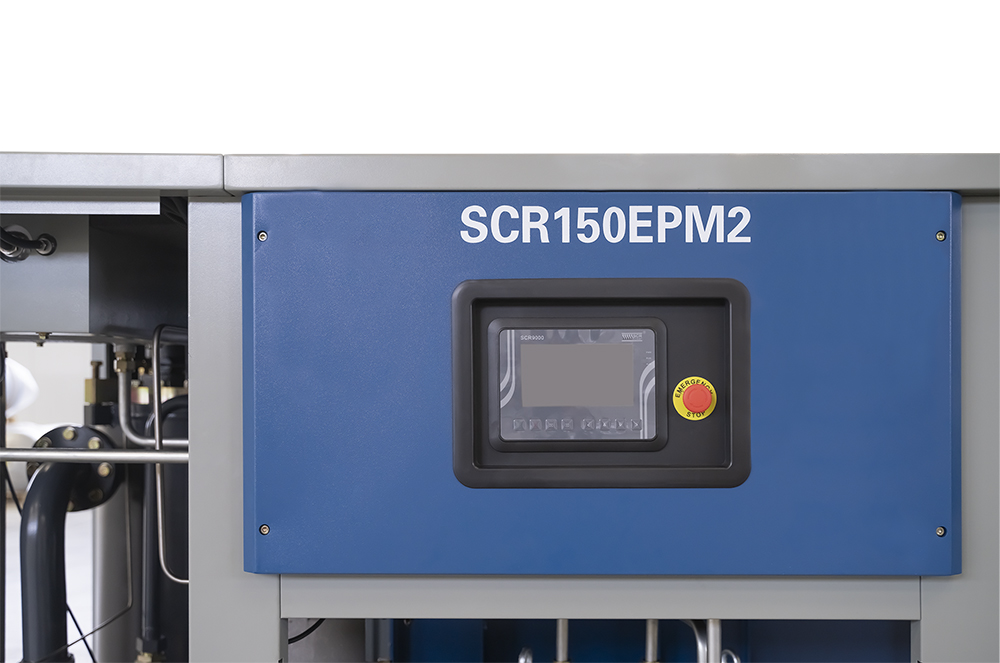

Řídicí jednotka SCR9000
Moderní systém pro ovládání chodu šroubových kompresorů s komfortní 7" dotykovou barevnou obrazovkou a disponuje následujícími funkcemi a vlastnostmi:
- ovládání pomocí tlačítek
- zobrazení všech potřebných parametrů o chodu stroje
- indikace provozních varování a alarmů
- historie alarmů pro analýzu poruch stroje
- uživatelské úrovně přes hesla
- praktické zobrazení spotřeby elektrické energie
- týdenní plán s 5 časovými úseky pro zapínání a vypínání kompresoru
- automatický restart po výpadku napětí
Frekvenční měniče s vektorovým řízením
Kompresory SCR-EPM2 jsou vybavené špičkovými frekvenčními měniči INOVANCE, které umožňují udržovat potřebný výstupní tlak a přizpůsobují rychlost otáček pohonného soustrojí okamžitým potřebám dodávky stlačeného vzduchu.
Použité měniče s vektorovým řízením byly vyvinuty přímo pro aplikaci šroubových kompresorů a poskytují velmi vysoký točivý moment při frekvencích již od 0,1 Hz.
![SCR-EPM2](https://cdn.myshoptet.com/usr/www.scr-kompresory.cz/user/documents/upload/Detail produktu/SCR-EPM2/scr-epm2-ivr.jpg)
![SCR-EPM2](https://cdn.myshoptet.com/usr/www.scr-kompresory.cz/user/documents/upload/Detail produktu/SCR-EPM2/scr-epm2-separ.jpg)
Účinná separace oleje
Šroubové kompresory řady SCR-EPM2 jsou vybavené vysoce účinným systémem separace oleje, který zajišťuje perfektní výstupní kvalitu stlačeného vzduchu se špičkovým obsahem oleje < 3 ppm.
Olej je odlučován třístupňovým separačním systémem využívajícím odstředivou sílu, gravitační efekt ve vertikálně orientovaném olejovém zásobníku a vysoce kvalitní separační filtr.
Efektivní filtrační systém
Filtrace oleje
Zajištění vysoké kvality oleje bez nečistot je klíčovou záležitostí pro perfektní výkon kompresoru. Kompresory SCR-EPM2 používají vysoce kvalitní olejové filtry, které jsou u modelů od 75 kW vybavené diferenčním spínačem tlakového spádu.
Vzduchový filtr
Kompresory SCR-EPM2 jsou vybavené dvoustupňovým vzduchovým filtrem pro zvýšenou ochranu šroubového bloku proti možnému vniku pevných nečistot, které by mohly poškodit rotory.
![SCR-EPM2](https://cdn.myshoptet.com/usr/www.scr-kompresory.cz/user/documents/upload/Detail produktu/SCR-EPM2/scr-epm2-filtrace.jpg)
Informační materiály
![](https://cdn.myshoptet.com/usr/www.scr-kompresory.cz/user/documents/upload/Detail produktu/SCR-EPM2/prezentace-scr-epm2.jpg)
Prezentace
Verze PDF, 5,86 MBTechnická specifikace
![](https://cdn.myshoptet.com/usr/www.scr-kompresory.cz/user/documents/upload/Detail produktu/SCR-EPM2/technicka_specifikace_scr-epm2-cz_4.jpg)
Výkon FAD je měřený podle normy ISO 1217 a je uveden pro max. tlak daného modelu; další hodnoty výkonu FAD při různých frekvencích a tlacích naleznete v technických listech na vyžádání.
Hlučnost je uvedena ve vzdálenosti 1m od stroje.
