Šroubové kompresory SCR-EPM

Kompresory SCR-EPM jsou olejem mazané šroubové kompresory navržené pro energeticky úspornou výrobu stlačeného vzduchu. Kombinují velkorozměrové šroubové bloky, přímý pohon, elektromotory IE4 s permanentními magnety, plynulou regulaci otáček a elektronickou řídicí jednotku SCR9000. Výsledkem je vysoký výkon FAD a efektivní provoz v průmyslových aplikacích.

Příkon 15 až 45 kW
Tlakové verze 7, 8, 10 bar
Dodávané množství 34,8 až 570 Nm3/h

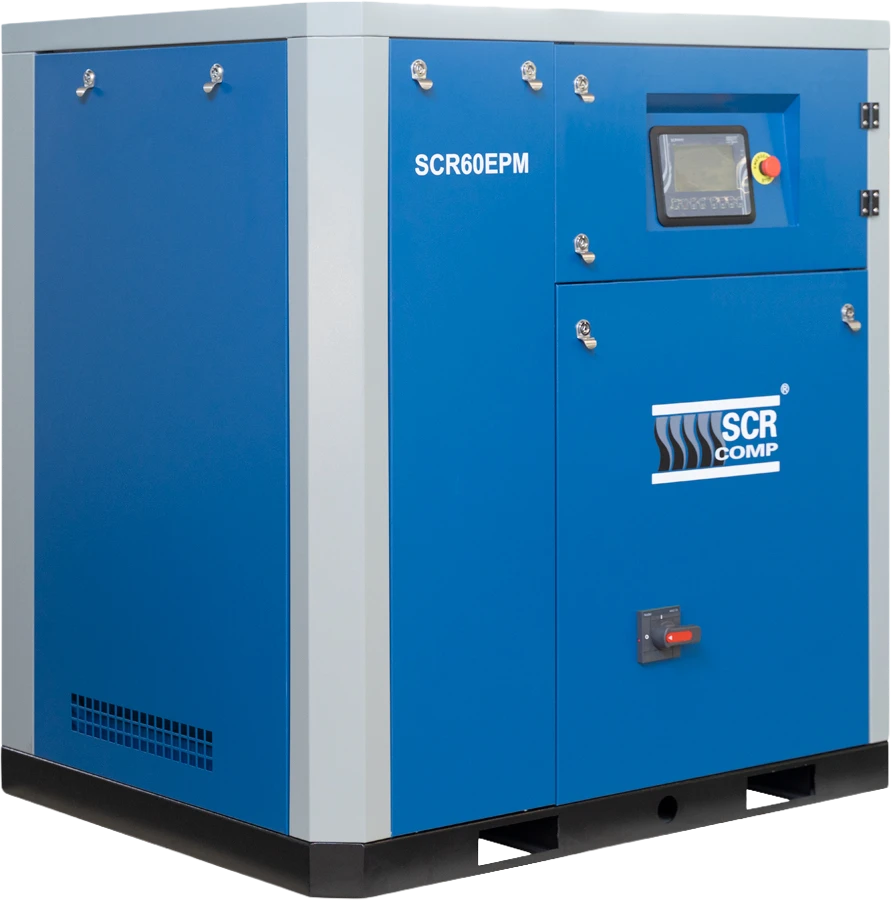

Šroubové kompresory SCR-EPM

Klíčové přednosti

energeticky úsporná výroba stlačeného vzduchu
velkorozměrové šroubové bloky s vysokým výkonem FAD
bezeztrátový přímý pohon
elektromotor IE4 s permanentními magnety
plynulá regulace otáček frekvenčním měničem
řídicí jednotka SCR9000 se 7″ dotykovým displejem
třístupňová separace oleje s obsahem pod 3 ppm
účinné chlazení s regulací otáček ventilátoru
kovové trubky namísto pryžových hadic
nízké náklady na údržbu a možnost záruky 5 let

Konstrukční uspořádání

Konstrukce kompresorů SCR-EPM spojuje efektivní pohonné soustrojí s přehledným rozmístěním filtrace, chlazení, regulace a řídicích prvků. Jednotlivé části jsou přístupné pro kontrolu i pravidelný servis.

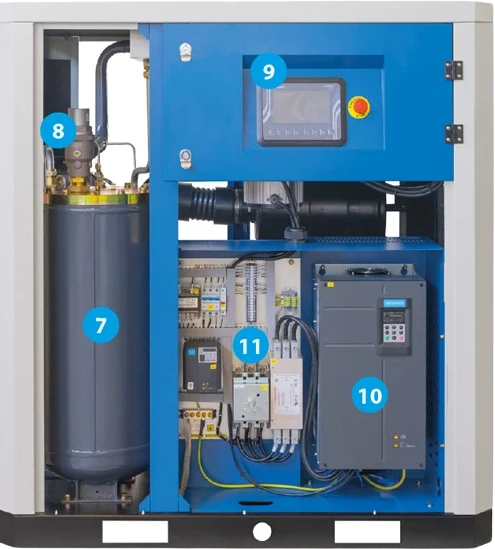

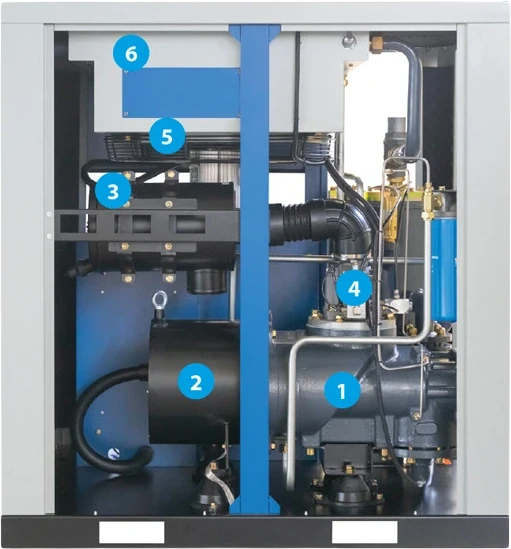

SCR-EPM – konstrukční uspořádání, 1–6 SCR-EPM – konstrukční uspořádání, 7–11

1Šroubový blok

2Elektromotor

3Vzduchový filtr

4Sací klapka

5Olejový zásobník

6Chladič vzduchu a oleje

7Ventilátor

8Ventil minimálního tlaku

9Řídicí jednotka

10Frekvenční měnič

11Elektrický rozvaděč

SCR-EPM – konstrukční uspořádání, 1–6

1Šroubový blok

2Elektromotor

3Vzduchový filtr

4Sací klapka

5Olejový zásobník

6Chladič vzduchu a oleje

SCR-EPM – konstrukční uspořádání, 7–11

7Ventilátor

8Ventil minimálního tlaku

9Řídicí jednotka

10Frekvenční měnič

11Elektrický rozvaděč

Bezeztrátový přímý pohon

Šroubový blok je u kompresorů SCR-EPM přímo spojen s elektromotorem. Přenos výkonu tak nevyužívá klínové řemeny, převodovku ani elastickou spojku, což eliminuje ztráty v převodovém ústrojí.

Přímý pohon současně omezuje počet opotřebovávaných součástí a odstraňuje nutnost pravidelného napínání či výměny řemenů.

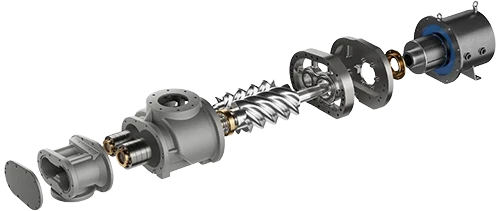

Přímé propojení šroubového bloku a elektromotoru kompresoru SCR-EPM

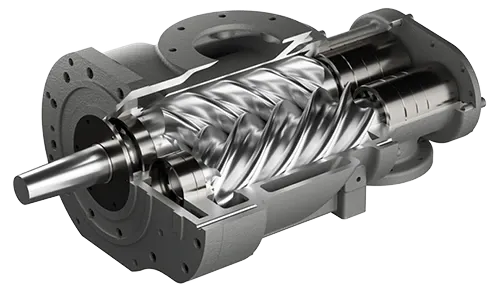

Výkonný šroubový blok kompresoru SCR-EPM

Šroubové bloky s extrémním výkonem

Velkorozměrové šroubové bloky SCR-EPM poskytují vysoké dodávané množství vzduchu FAD při relativně nízkých otáčkách. Jejich konstrukce je optimalizována pro jednotlivé příkony a tlakové varianty.

Masivní rotory, přesné výrobní tolerance a kvalitní ložiska podporují účinné stlačování vzduchu a dlouhodobou spolehlivost.

rozsah otáček 450 až 2 200 ot./min
velké průměry rotorů
přesně vyráběné rotory
vlastní výroba šroubových bloků SCR

Motor IE4 s permanentními magnety

Kompresory SCR-EPM používají olejem chlazené elektromotory s permanentními magnety. Jejich účinnost přesahuje požadavky třídy IE4 podle IEC EN 60034 a napomáhá snižování spotřeby elektrické energie.

Podle parametrů motorů této řady dosahuje účinnost oproti srovnávaným motorům IE2 přibližně o 5–6 procentních bodů vyšších hodnot. Konstrukce bez samostatných ložisek motoru zároveň omezuje potřebu údržby.

olejové chlazení
krytí IP65
PTC teplotní ochrana
účinný provoz i při nízkých otáčkách

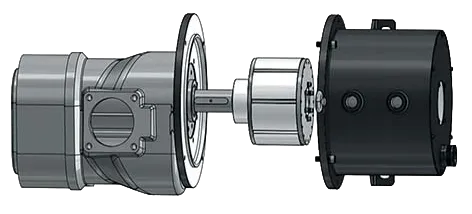

Elektromotor IE4 s permanentními magnety v kompresoru SCR-EPM
Elektronická řídicí jednotka SCR9000 s dotykovým displejem

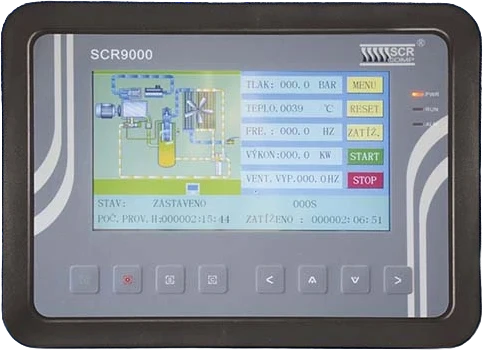

Moderní elektronická řídicí jednotka SCR9000

Provoz kompresorů SCR-EPM zajišťuje elektronická jednotka SCR9000 se 7″ barevným dotykovým displejem a osmi navigačními tlačítky. Umožňuje přehledné sledování provozu, nastavení pracovních parametrů a servisní diagnostiku.

měření spotřeby elektrické energie
řízení sítě až 16 kompresorů
komunikace Modbus RS485
čtyři tlaková pásma
týdenní plánování chodu
automatický restart po výpadku napětí

Účinná separace oleje

Třístupňová separace oleje využívá odstředivou sílu, gravitační odloučení ve vertikálně orientovaném olejovém zásobníku a kvalitní separační filtr.

Toto uspořádání umožňuje snížit zbytkový obsah oleje ve stlačeném vzduchu na hodnotu pod 3 ppm. Pro náročnější požadavky na čistotu vzduchu je nutné zvolit vhodnou následnou úpravu.

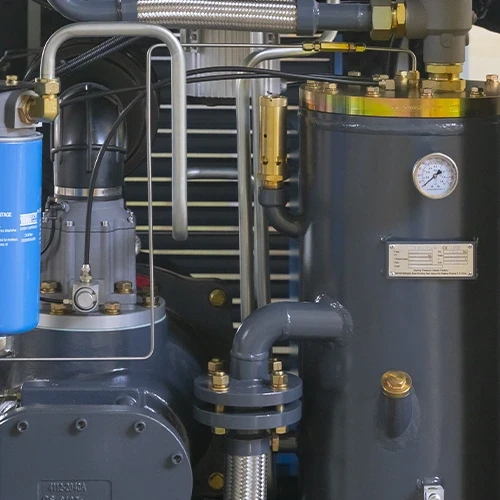

Třístupňový systém separace oleje v kompresoru SCR-EPM
Kovové potrubní spoje místo pryžových hadic v kompresoru SCR-EPM

Trubky místo hadic

Fluidní spoje v kompresorech SCR-EPM využívají kovové trubky místo tradičních pryžových hadic. Toto řešení omezuje riziko stárnutí, prasknutí nebo netěsnosti pružných hadic.

Pevné potrubí zároveň přispívá k plynulému proudění vzduchu a oleje a snižuje rozsah servisních zásahů souvisejících s výměnami hadic.

Velkorysé chlazení stroje

Chlazení oleje a výstupního stlačeného vzduchu zajišťuje velkoryse dimenzovaný kombinovaný chladič s ventilátorem, jehož otáčky se přizpůsobují skutečným potřebám stroje.

Koncepce umožňuje provoz při okolní teplotě až +45 °C. Výstupní vzduch přitom může mít za stanovených podmínek teplotu nejvýše přibližně o 10 °C vyšší než nasávaný vzduch.

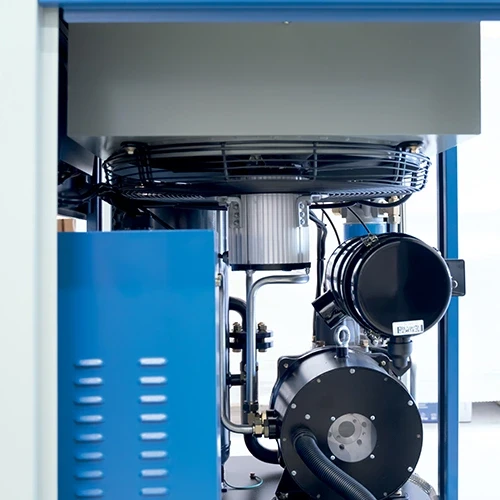

Chladicí systém kompresoru SCR-EPM s kombinovaným chladičem a ventilátorem

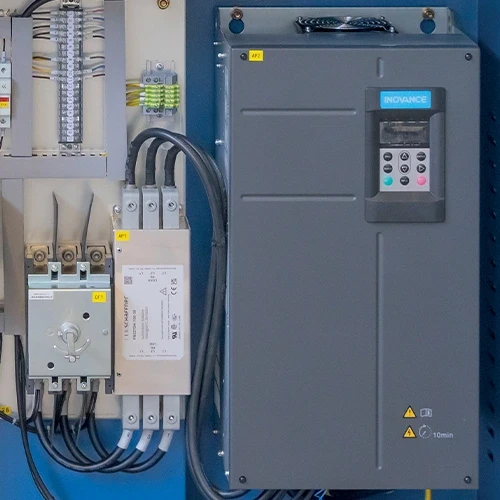

Frekvenční měnič s vektorovým řízením pro kompresor SCR-EPM

Regulace otáček frekvenčním měničem

Frekvenční měniče INOVANCE s vektorovým řízením průběžně přizpůsobují otáčky pohonného soustrojí aktuální spotřebě stlačeného vzduchu. Pomáhají udržovat nastavený tlak a omezovat energetické ztráty způsobené chodem naprázdno.

Vektorové řízení poskytuje vysoký točivý moment i při velmi nízkých frekvencích, podle konstrukčních parametrů již od 0,1 Hz. Další možnosti úspor přináší přesné nastavení tlaku a pracovních časů.

Nízké náklady na údržbu

Konstrukce kompresorů SCR-EPM omezuje počet pravidelných servisních úkonů. Přímý pohon nevyžaduje napínání ani výměny klínových řemenů a kovové trubky eliminují pravidelné výměny pružných hadic.

Absence samostatných ložisek hlavního motoru a spojky či převodovky znamená méně opotřebovávaných dílů. Pravidelná údržba filtrů, oleje a dalších předepsaných součástí samozřejmě zůstává nezbytná.

Servis a údržba šroubového kompresoru SCR-EPM
Šroubový kompresor SCR-EPM s možností pětileté prodloužené záruky

Pětiletá prodloužená záruka

Ke kompresorům SCR-EPM nabízíme možnost prodloužit standardní záruční dobu na 5 let za příplatek. Delší záruční ochrana je určena pro zákazníky, kteří chtějí větší jistotu při dlouhodobém provozu.

Prodloužená záruka není omezena počtem provozních hodin, nevyžaduje uzavření servisní smlouvy ani zkrácení standardních intervalů preventivní údržby. Podmínkou je řádný provoz a dodržování pokynů výrobce.

Podrobnosti a podmínky prodloužené záruky

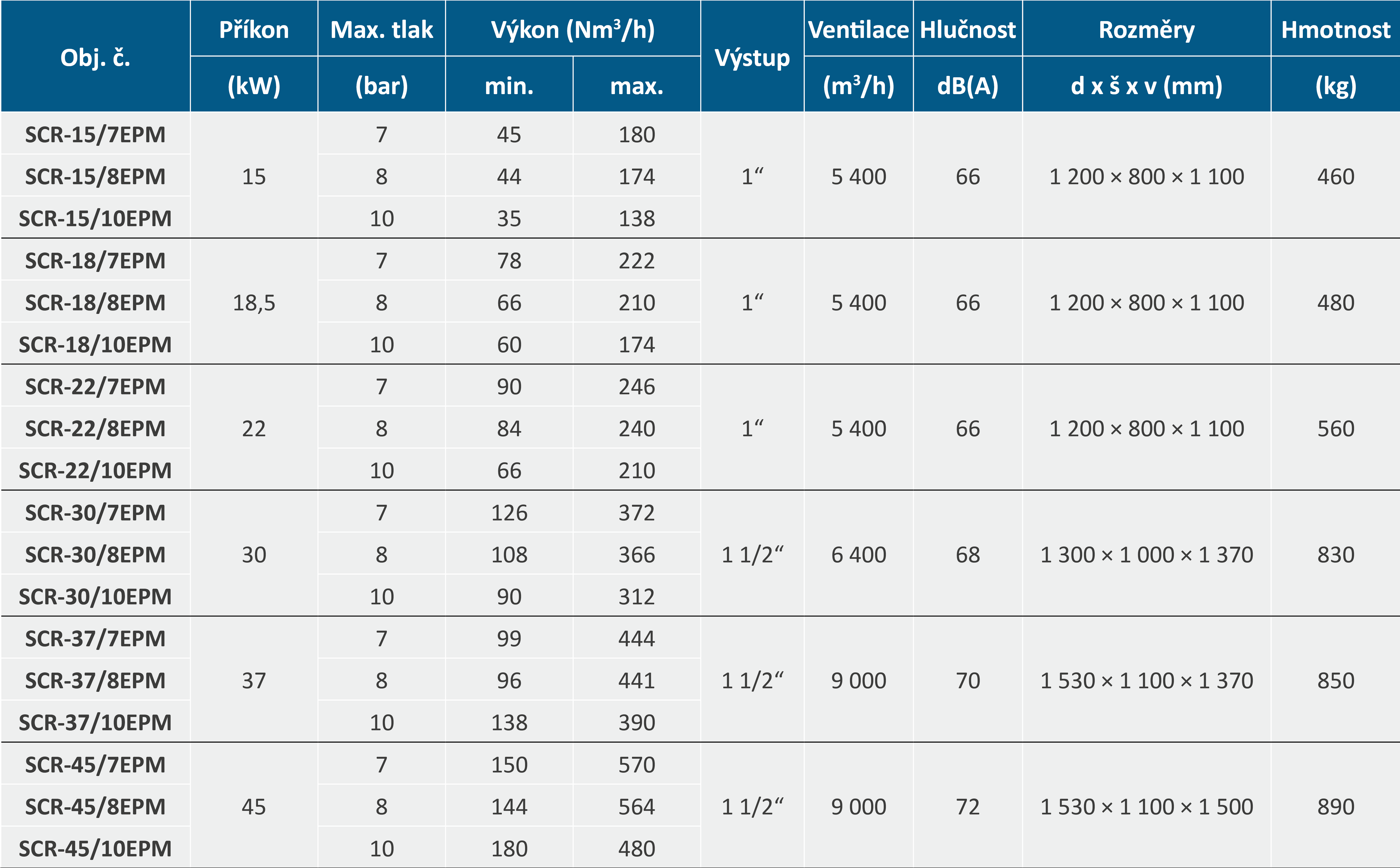

Technická data

Obj. č. Příkon Max. tlak Výkon (Nm3/h) Výstup Ventilace Hlučnost Rozměry Hmotnost
(kW) (bar) min. max. (m3/h) dB(A) d x š x v (mm) (kg)
SCR-15/7EPM 15 7 45 180 1“ 5 400 66 1 200 × 800 × 1 100 460
SCR-15/8EPM 15 8 43,8 174 1“ 5 400 66 1 200 × 800 × 1 100 460
SCR-15/10EPM 15 10 34,8 138 1“ 5 400 66 1 200 × 800 × 1 100 460
SCR-18/7EPM 18,5 7 78 222 1“ 5 400 66 1 200 × 800 × 1 100 480
SCR-18/8EPM 18,5 8 66 210 1“ 5 400 66 1 200 × 800 × 1 100 480
SCR-18/10EPM 18,5 10 60 174 1“ 5 400 66 1 200 × 800 × 1 100 480
SCR-22/7EPM 22 7 90 246 1“ 5 400 66 1 200 × 800 × 1 100 560
SCR-22/8EPM 22 8 84 240 1“ 5 400 66 1 200 × 800 × 1 100 560
SCR-22/10EPM 22 10 66 210 1“ 5 400 66 1 200 × 800 × 1 100 560
SCR-30/7EPM 30 7 126 372 1 1/2“ 6 400 68 1 300 × 1 000 × 1 370 830
SCR-30/8EPM 30 8 108 366 1 1/2“ 6 400 68 1 300 × 1 000 × 1 370 830
SCR-30/10EPM 30 10 90 312 1 1/2“ 6 400 68 1 300 × 1 000 × 1 370 830
SCR-37/7EPM 37 7 99 444 1 1/2“ 9 000 70 1 530 × 1 100 × 1 370 850
SCR-37/8EPM 37 8 96 441 1 1/2“ 9 000 70 1 530 × 1 100 × 1 370 850
SCR-37/10EPM 37 10 138 390 1 1/2“ 9 000 70 1 530 × 1 100 × 1 370 850
SCR-45/7EPM 45 7 150 570 1 1/2“ 9 000 72 1 530 × 1 100 × 1 500 890
SCR-45/8EPM 45 8 144 564 1 1/2“ 9 000 72 1 530 × 1 100 × 1 500 890
SCR-45/10EPM 45 10 180 480 1 1/2“ 9 000 72 1 530 × 1 100 × 1 500 890

Výkon FAD je měřený podle normy ISO 1217 a je uveden pro max. tlak daného modelu; další hodnoty výkonu FAD při různých frekvencích a tlacích naleznete v technických listech na vyžádání.

Hlučnost je uvedena ve vzdálenosti 1 m od stroje.
