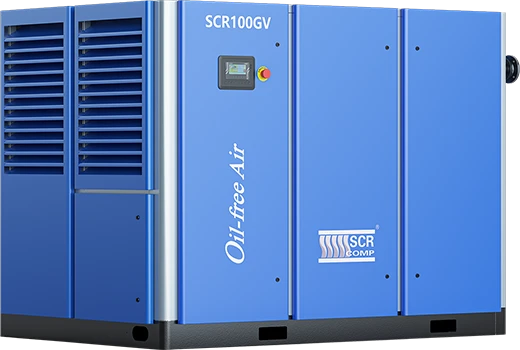

Šroubové kompresory SCR-G/GV
Bezolejové šroubové kompresory SCR-G a SCR-GV přinášejí spolehlivou výrobu vzduchu třídy 0 dle ISO 8573-1 pro náročné průmyslové provozy. Díky pokročilé technologii a variantám s frekvenčním měničem nabízejí čistý, úsporný a stabilní provoz.
Klíčové přednosti
Aplikace bezolejového vzduchu
Mnoho průmyslových podniků vyžaduje stále vyšší kvalitu stlačeného vzduchu, zejména s ohledem na obsah oleje. Pro některé senzitivní aplikace je naprosto nezbytná efektivní dodávka 100% bezolejového stlačeného vzduchu vyhovující třídě 0 definované normou ISO 8573-1.
Potravinářská výroba
Nápojový průmysl
Automobilová výroba
Farmaceutický průmysl
Elektronická výroba
Sklářský průmysl
Podívejte se na představení bezolejových šroubových kompresorů SCR-G a seznamte se s jejich hlavními přednostmi, klíčovými parametry i možnostmi využití v profesionálním provozu.

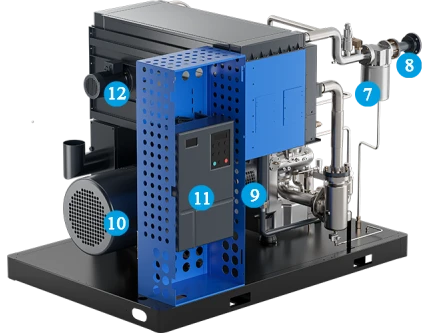

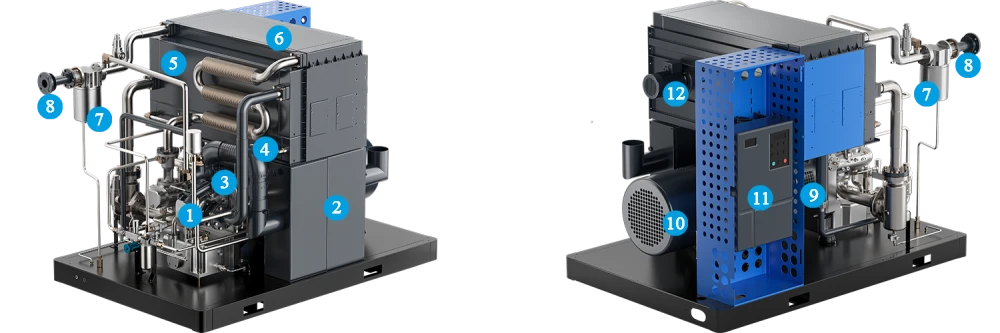

Konstrukce stroje
Konstrukční rozložení jednotlivých částí bezolejových kompresorů SCR-G je provedeno tak, aby byl vnitřní prostor kompresoru optimálně chlazený a aby byl současně zajištěný dobrý servisní přístup ke všem důležitým částem stroje.

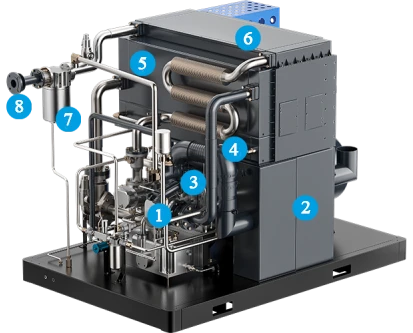

1Šroubový blok s převodovkou
2Skříň vzduchových filtrů
3Sací klapka
4Olejový chladič
5Mezichladič
6Dochlazovač
7Cyklónový odlučovač
8Výstup vzduchu
9Flexibilní spojka
10Elektromotor
11Frekvenční měnič
12Motor ventilátoru
1Šroubový blok s převodovkou
2Skříň vzduchových filtrů
3Sací klapka
4Olejový chladič
5Mezichladič
6Dochlazovač
7Cyklónový odlučovač
8Výstup vzduchu
9Flexibilní spojka
10Elektromotor
11Frekvenční měnič
12Motor ventilátoru
1Šroubový blok s převodovkou
2Skříň vzduchových filtrů
3Sací klapka
4Olejový chladič
5Mezichladič
6Dochlazovač
7Cyklónový odlučovač
8Výstup vzduchu
9Flexibilní spojka
10Elektromotor
11Frekvenční měnič
12Motor ventilátoru

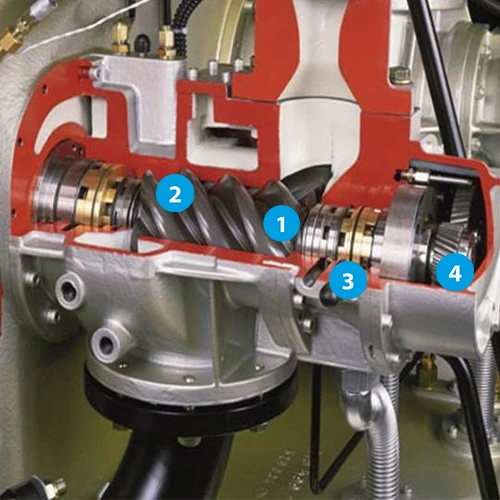

Špičkové šroubové bloky
Kompresory řady SCR-G jsou vybavené šroubovými bloky s nejvyšší možnou kvalitou tak, aby dokázaly vyrábět zcela bezolejový stlačený vzduch s co nejnižšími provozními náklady a po co nejdelší provozní dobu. Základem výborných vlastností šroubových bloků na kompresorech SCR-G jsou především pokročilé materiály a technologie.
Materiál rotorů
Rotory 1. stupně jsou vyrobené z vysoce kvalitní uhlíkové oceli, rotory 2. stupně jsou nerezové; vysoká kvalita materiálů zamezuje korozi a snižuje brzké opotřebení povlaku rotorů.
Materiál rotorů a skříně bloku
Rotory i vnitřní stěna skříně šroubového bloku jsou potaženy speciálním povlakem na bázi MoS2.
Dvojité těsnění
Prostor rotorů je bezpečně oddělen od převodovky pomocí labyrintového a hermetického těsnění z nerezové oceli.
Uložení hřídelí
Pro eliminaci rizika dotyku a snížení namáhání jsou hřídele uloženy v radiálních a axiálních ložiskách SKF.
Jedinečná technologie
Spojení kvalitních materiálů rotorů, jejich uložení a speciálního povlaku na bázi disulfidu molybdenu přináší delší provozní životnost, nižší energetickou náročnost a omezení nákladných generálních oprav.
Zcela bezolejový vzduch

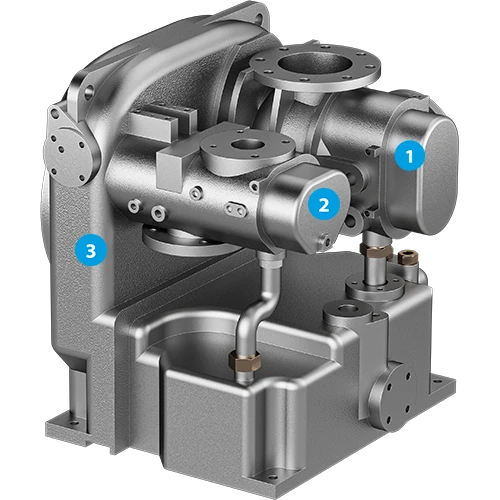

Šroubové bloky použité na řadě kompresorů SCR-G pracují na principu 2stupňového stlačování. Nasávaný vzduch vstupuje do prostoru 1. stupně, kde je stlačen na tlak přibližně 2 bar. Následně je veden do mezichladiče, kde je ochlazen a přiveden na vstup do 2. stupně, kde je dotlačen na požadovaný výstupní tlak.
Stlačování zajišťují dva páry rotorů připojené k převodovce, od níž jsou hermeticky odděleny, aby byl vzduch vyráběn zcela bez oleje. Řešení šroubových bloků na kompresorech SCR-G splňuje požadavky bezolejového vzduchu s certifikátem kvality stlačeného vzduchu třídy 0 dle normy ISO 8573-1.
První stupeň stlačování
Tlak přibližně 2 bar.
Druhý stupeň stlačování
Výstupní tlak 7 až 10 bar.
Převodovka
Pohonné propojení obou stupňů stlačování.
Kompresory s regulací otáček (SCR-GV)
Tradiční kompresory s pevnými otáčkami jsou řízeny v pracovních cyklech, kdy kompresor pracuje střídavě v chodu v zátěži, v chodu naprázdno, a nebo je zastavený. Ihned po nastartování je zahájeno stlačování vzduchu a hlavní motor je v zátěži. Po dosažení potřebného tlaku dochází k přepnutí do chodu naprázdno, kdy kompresor nevyrábí vzduch, ale motor stále otáčí ve volnoběhu šroubovým blokem a potřebuje energii.
Chod naprázdno na jednu stranu usnadňuje další případný rozběh stroje, ovšem po dobu několika desítek sekund dochází ke zbytečné spotřebě energie, která dosahuje zpravidla desítek procent celkově spotřebované energie. Čím je spotřeba vzduchu menší, tím více roste poměr chodu naprázdno a otevírá se prostor pro dosažení výrazných úspor na ceně vyrobeného vzduchu a provozních nákladech spojených s kompresorem.
Frekvenční měniče s vektorovým řízením

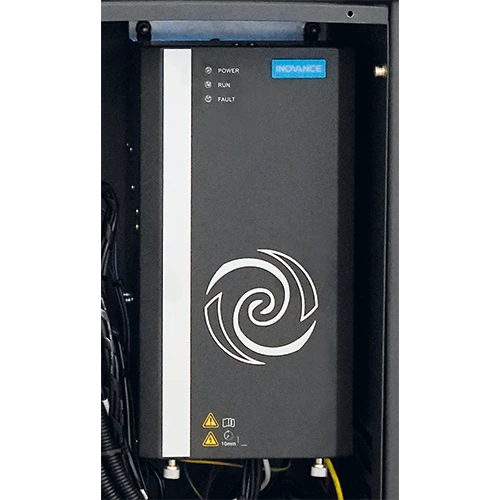

Kompresory SCR-GV jsou vybavené špičkovými frekvenčními měniči INOVANCE, které umožňují udržovat potřebný výstupní tlak a přizpůsobují rychlost otáček pohonného soustrojí okamžitým potřebám dodávky stlačeného vzduchu. Díky tomuto modernímu systému řízení chodu kompresoru je výrazně eliminován chod naprázdno a dochází k úsporám na energiích v řádu desítek procent. Další redukci nákladů lze snadno dosáhnout rychlou změnou nastavení výstupního tlaku a regulačního tlakového pásma.
Použité měniče s vektorovým řízením byly vyvinuty přímo pro aplikaci šroubových kompresorů a poskytují velmi vysoký točivý moment při frekvencích již od 0,1 Hz. Běžné frekvenční měniče buď nedokáží pracovat při frekvencích pod 5 Hz nebo jsou v tomto pásmu extrémně neúčinné.
Nová generace vektorových měničů INOVANCE tak zajišťuje velmi vysokou energetickou efektivitu v celém rozsahu otáček.

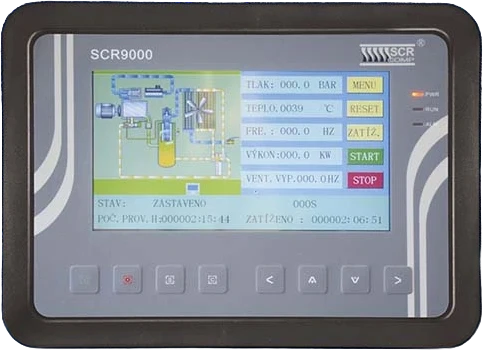

Řídicí jednotka SCR9000
Moderní systém pro ovládání chodu šroubových kompresorů s komfortní 7" dotykovou barevnou obrazovkou a disponuje následujícími funkcemi a vlastnostmi:
- ovládání pomocí tlačítek
- zobrazení všech potřebných parametrů o chodu stroje
- indikace provozních varování a alarmů
- historie alarmů pro analýzu poruch stroje
- uživatelské úrovně přes hesla
- praktické zobrazení spotřeby elektrické energie
- týdenní plán s 5 časovými úseky pro zapínání a vypínání kompresoru
- automatický restart po výpadku napětí

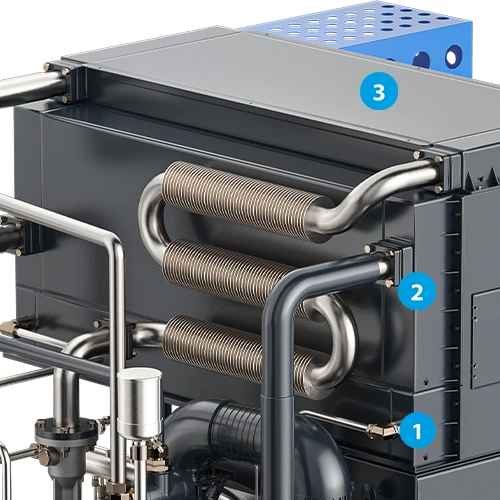

Účinný systém chlazení
Při stlačování vzduchu ve šroubovém bloku suchoběžných kompresorů SCR-G vzniká díky absenci oleje a extrémním otáčkám rotorů velké množství tepla dosahujícího až téměř 200 °C, které je třeba účinně odvádět ze systému a z celého stroje. Kompresory SCR-G jsou proto vybaveny předimenzovanými chladiči a efektivním systémem ventilace.
Stlačování zajišťují dva páry rotorů připojené k převodovce, od níž jsou hermeticky odděleny, aby byl vzduch vyráběn zcela bez oleje. Řešení šroubových bloků na kompresorech SCR-G splňuje požadavky bezolejového vzduchu s certifikátem kvality stlačeného vzduchu třídy 0 dle normy ISO 8573-1.
U kompresorů SCR-G/GV se vzduchovým chlazením se pro chlazení používají vysoce účinné radiální ventilátory. Efektivní alternativou je možnost kompresorů SCR-WG/WGV s vodním chlazením s výměníky voda-vzduch.
Chladič oleje
Snižuje teplotu převodovkového oleje.
Mezichladič
Ochlazuje vzduch po 1. kompresním stupni před vstupem do 2. stupně.
Dochlazovač
Snižuje teplotu vzduchu vystupujícího ze 2. kompresního stupně.
Volitelné varianty
Bezolejové šroubové kompresory řady SCR-G lze dodat i s nadstandardními volitelnými variantami, které rozšiřují možnosti nasazení, zvyšují provozní efektivitu a umožňují přizpůsobení konkrétním požadavkům provozu.

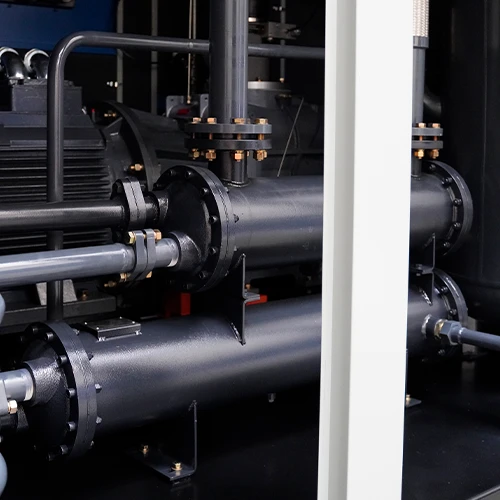

Vodní chlazení
Řešení pro zvýšení účinnosti kompresoru, stabilnější odvod tepla a současné snížení hlučnosti stroje v provozu.

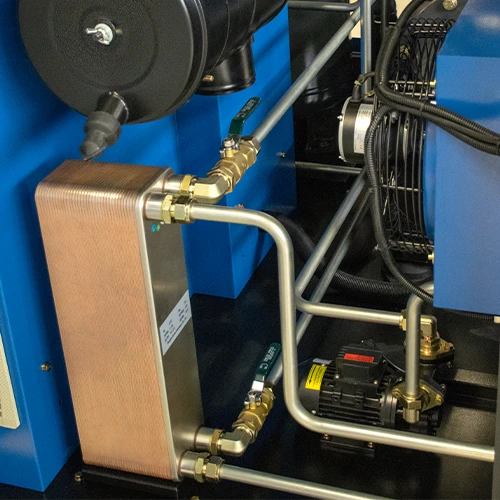

Rekuperace tepla
Možnost využití odpadního tepla pro ohřev vody pomocí výměníku voda-vzduch a efektivnější hospodaření s energií.

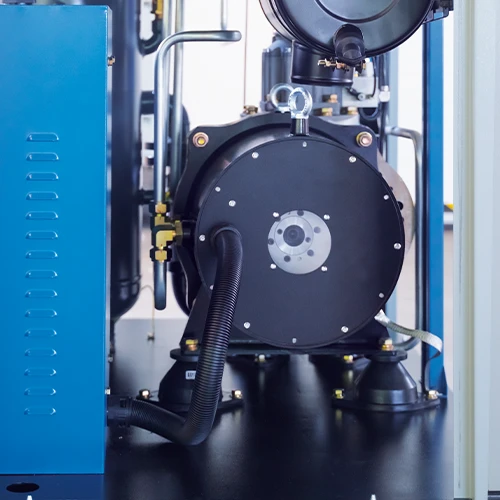

PM motor
Motory s permanentními magnety s vysokou účinností IE4 přispívají k úspornějšímu a modernějšímu provozu.

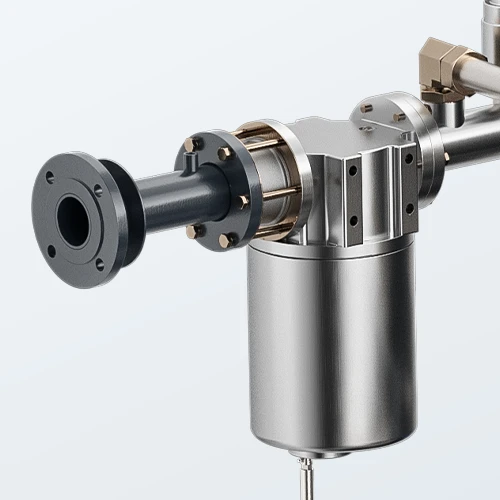

Cyklónový odlučovač
Integrované řešení pro účinné odstranění kondenzátu a vody na výstupu ze stroje bez potřeby externího zásahu.

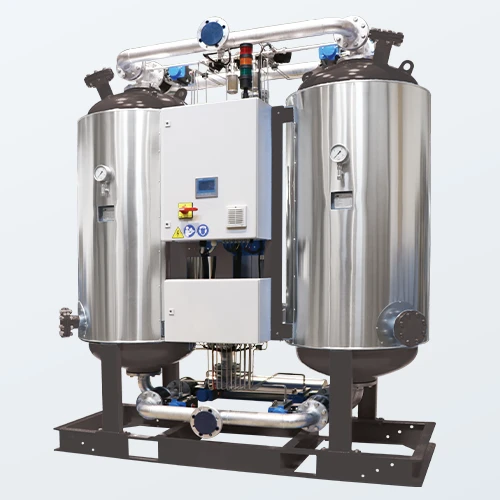

HOC příprava
Příprava pro propojení s bezeztrátovou sušičkou s tepelnou regenerací pro náročné aplikace úpravy vzduchu.

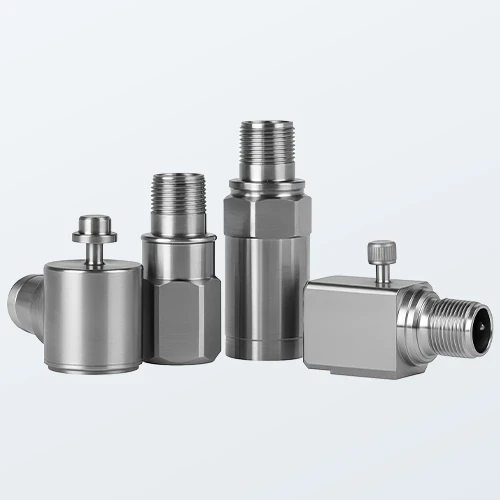

Vibrodiagnostika
Instalované senzory umožňují průběžné sledování stavu ložisek a podporují včasnou preventivní údržbu.
| Model stroje | Příkon (kW) |
Výkon FAD 7/8/10 bar (Nm3/h) |
Výstup | Hlučnost [dB(A)] |
Rozměry (D × H × V) (mm) |
Hmotnost (kg) |
|---|---|---|---|---|---|---|
| Vzduchem chlazené | ||||||
| SCR 55 G | 55 | 552 / 540 / 462 | DN 50 | 77 ± 3 | 2380 × 1580 × 1880 | 2750 |
| SCR 75 G | 75 | 732 / 720 / 642 | DN 50 | 79 ± 3 | 2380 × 1580 × 1880 | 2800 |
| SCR 90 G | 90 | 960 / 816 / 780 | DN 65 | 80 ± 3 | 2880 × 1960 × 2110 | 3400 |
| SCR 110 G | 110 | 1170 / 1092 / 990 | DN 65 | 80 ± 3 | 2880 × 1960 × 2110 | 3500 |
| SCR 132 G | 132 | 1380 / 1350 / 1170 | DN 65 | 80 ± 3 | 2880 × 1960 × 2110 | 3800 |
| SCR 160 G | 160 | 1548 / 1530 / 1320 | DN 65 | 80 ± 3 | 2880 × 1960 × 2110 | 4000 |
| Vodou chlazené | ||||||
| SCR 55 WG | 55 | 552 / 540 / 462 | DN 50 | 77 ± 3 | 2380 × 1580 × 1880 | 2280 |
| SCR 75 WG | 75 | 732 / 720 / 642 | DN 50 | 77 ± 3 | 2380 × 1580 × 1880 | 2380 |
| SCR 90 WG | 90 | 960 / 816 / 780 | DN 65 | 79 ± 3 | 2880 × 1960 × 2110 | 3300 |
| SCR 110 WG | 110 | 1170 / 1092 / 990 | DN 65 | 79 ± 3 | 2880 × 1960 × 2110 | 3400 |
| SCR 132 WG | 132 | 1380 / 1350 / 1170 | DN 65 | 79 ± 3 | 2880 × 1960 × 2110 | 3800 |
| SCR 160 WG | 160 | 1548 / 1530 / 1320 | DN 65 | 79 ± 3 | 2880 × 1960 × 2110 | 4000 |
| SCR 220 WG | 220 | 2268 / 2250 / 2040 | DN 100 | 82 ± 3 | 3350 × 2280 × 2080 | 5000 |
| SCR 250 WG | 250 | 2700 / 2520 / 2280 | DN 100 | 82 ± 3 | 3350 × 2280 × 2080 | 5200 |
| SCR 280 WG | 280 | 2820 / 2790 / 2460 | DN 100 | 82 ± 3 | 3350 × 2280 × 2080 | 5500 |
Výkon FAD je měřený podle normy ISO 1217 a je uveden pro maximální tlak daného modelu; další hodnoty výkonu FAD při různém tlaku naleznete v technických listech na vyžádání. Hlučnost je uvedena ve vzdálenosti 1 m od stroje.
| Model stroje | Příkon (kW) |
Výkon FAD 7/8/10 bar (Nm3/h) |
Výstup | Hlučnost [dB(A)] |
Rozměry (D × H × V) (mm) |
Hmotnost (kg) |
|---|---|---|---|---|---|---|
| Vzduchem chlazené | ||||||
| SCR 37 GPM* | 37 | 342 / 330 / 276 | DN 50 | 76 ± 3 | 2468 × 1250 × 1980 | 2400 |
| SCR 45 GPM* | 45 | 408 / 396 / 324 | DN 50 | 77 ± 3 | 2468 × 1250 × 1980 | 2500 |
| SCR 55 GV | 55 | 552 / 540 / 462 | DN 50 | 77 ± 3 | 2380 × 1580 × 1880 | 2850 |
| SCR 75 GV | 75 | 732 / 720 / 642 | DN 50 | 77 ± 3 | 2380 × 1580 × 1880 | 2900 |
| SCR 90 GV | 90 | 960 / 816 / 780 | DN 65 | 80 ± 3 | 2880 × 1960 × 2110 | 3700 |
| SCR 110 GV | 110 | 1170 / 1092 / 990 | DN 65 | 80 ± 3 | 2880 × 1960 × 2110 | 3800 |
| SCR 132 GV | 132 | 1380 / 1350 / 1170 | DN 65 | 80 ± 3 | 2880 × 1960 × 2110 | 4100 |
| SCR 160 GV | 160 | 1548 / 1530 / 1320 | DN 65 | 80 ± 3 | 2880 × 1960 × 2110 | 4300 |
| Vodou chlazené | ||||||
| SCR 55 WGV | 55 | 552 / 540 / 462 | DN 50 | 77 ± 3 | 2380 × 1580 × 1880 | 2380 |
| SCR 75 WGV | 75 | 732 / 720 / 642 | DN 50 | 77 ± 3 | 2380 × 1580 × 1880 | 2480 |
| SCR 90 WGV | 90 | 960 / 816 / 780 | DN 65 | 79 ± 3 | 2880 × 1960 × 2110 | 3500 |
| SCR 110 WGV | 110 | 1170 / 1092 / 990 | DN 65 | 79 ± 3 | 2880 × 1960 × 2110 | 3600 |
| SCR 132 WGV | 132 | 1380 / 1350 / 1170 | DN 65 | 79 ± 3 | 2880 × 1960 × 2110 | 4100 |
| SCR 160 WGV | 160 | 1548 / 1530 / 1320 | DN 65 | 79 ± 3 | 2880 × 1960 × 2110 | 4300 |
| SCR 220 WGV | 220 | 2268 / 2250 / 2040 | DN 100 | 82 ± 3 | 3350 × 2280 × 2080 | 5200 |
| SCR 250 WGV | 250 | 2700 / 2520 / 2280 | DN 100 | 82 ± 3 | 3350 × 2280 × 2080 | 5500 |
| SCR 280 WGV | 280 | 2820 / 2790 / 2460 | DN 100 | 82 ± 3 | 3350 × 2280 × 2080 | 5800 |
Výkon FAD je měřený podle normy ISO 1217 a je uveden pro maximální tlak daného modelu; další hodnoty výkonu FAD při různém tlaku naleznete v technických listech na vyžádání. Hlučnost je uvedena ve vzdálenosti 1 m od stroje.
*kompresory jsou vybavené motorem s permanentními magnety.
