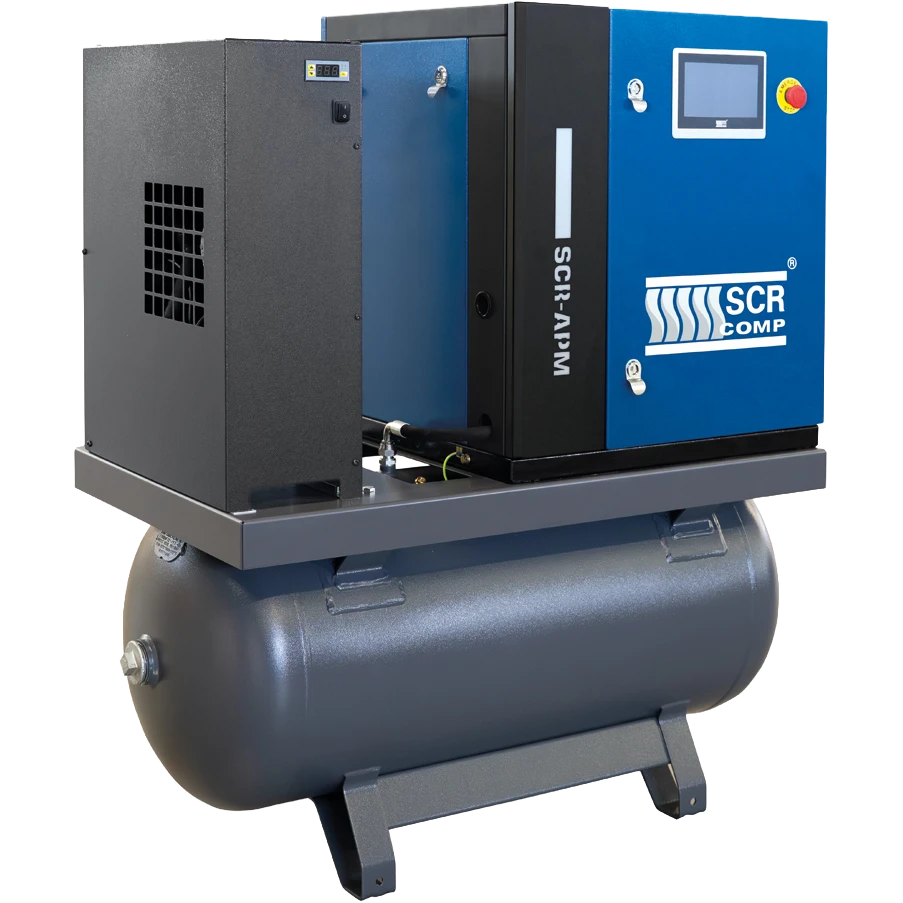

Šroubové kompresory SCR-APM Mini
Kompresory SCR-APM Mini jsou olejem mazané šroubové kompresory s kompaktním provedením pro efektivní výrobu stlačeného vzduchu. Nabídka zahrnuje samostatné provedení Base i rozšířené sestavy TD a FF. Všechny varianty využívají frekvenční měnič pro plynulou regulaci otáček.
Klíčové přednosti

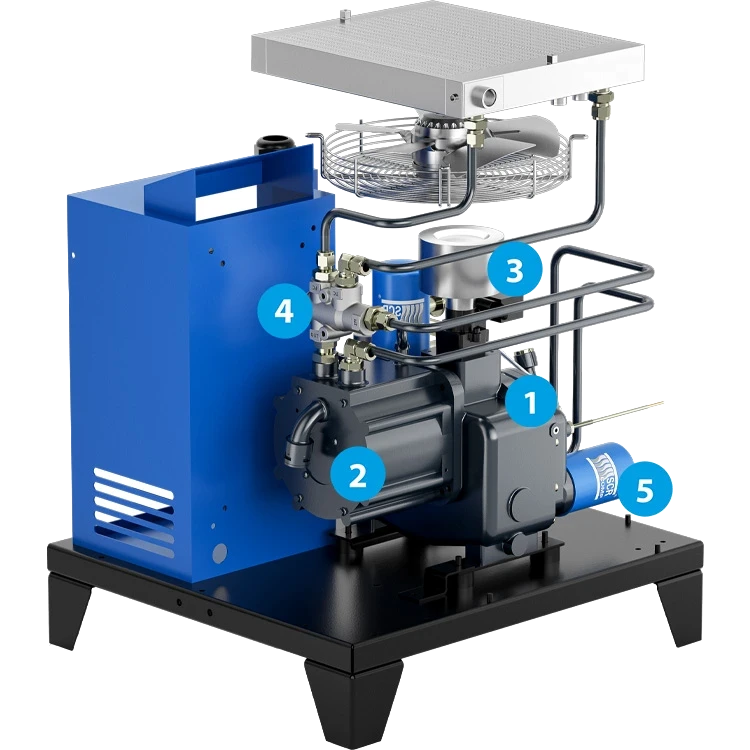

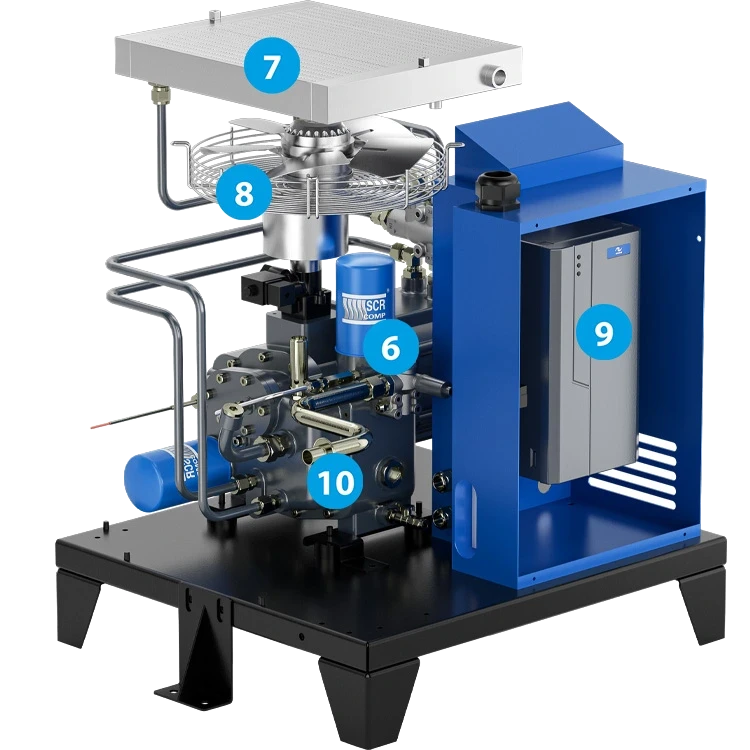

Konstrukce stroje
Konstrukční uspořádání jednotlivých částí kompresorů SCR-APM Mini je navrženo s důrazem na kompaktní provedení, přehledné vnitřní rozložení a dobrý přístup k hlavním funkčním částem stroje.
1Šroubový blok s olejovým zásobníkem
2Elektrický motor s permanentními magnety
3Vzduchový filtr
4Kombinovaný ventil
5Separační filtr
6Olejový filtr
7Chladič oleje
8Ventilátor
9Frekvenční měnič
10Výstup vzduchu
1Šroubový blok s olejovým zásobníkem
2Elektrický motor s permanentními magnety
3Vzduchový filtr
4Kombinovaný ventil
5Separační filtr
6Olejový filtr
7Chladič oleje
8Ventilátor
9Frekvenční měnič
10Výstup vzduchu

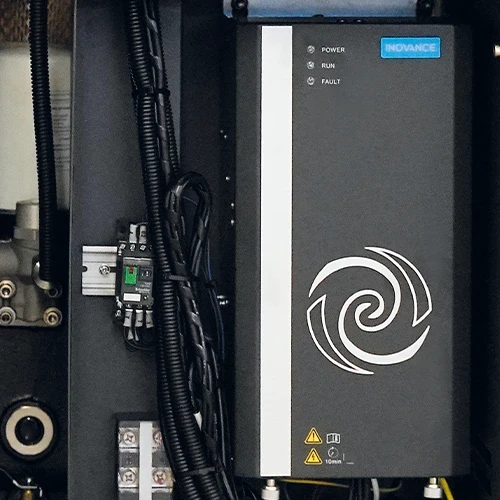

Plynulá regulace otáček
Stroje z řady SCR-APM Mini jsou vybaveny špičkovými frekvenčními měniči INOVANCE. Díky tomuto modernímu systému řízení chodu kompresoru je výrazně eliminován chod naprázdno a dochází k úsporám na energiích v řádu desítek procent.
Další redukci nákladů lze snadno dosáhnout rychlou změnou nastavení výstupního tlaku a regulačního tlakového pásma.

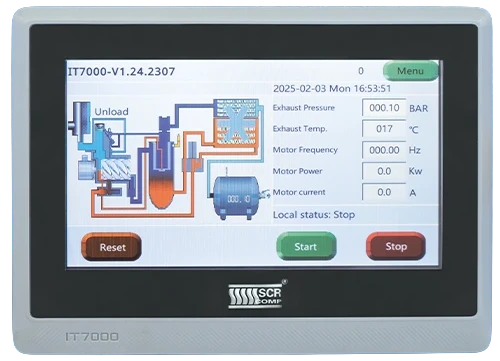

Elektronická řídicí jednotka IT7000
Šroubové kompresory SCR-APM Mini jsou sice nejmenší produktovou řadou v programu SCR, ale jejich ovládání je zajištěno nadstandardní moderní řídicí jednotkou IT7000, která disponuje jednoduchým ovládáním pomocí barevného 7" dotykového displeje.
Jednotka disponuje mnoha užitečnými funkcemi pro sledování stavu kompresoru, možnostmi provozních a servisních nastavení a potřebnými alarmy.

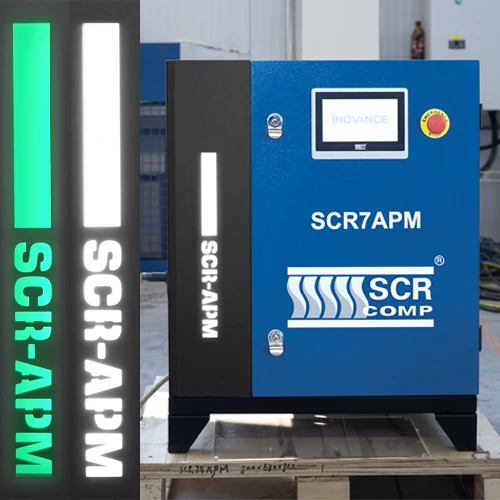

Indikace provozního stavu
Stroje řady SCR-APM Mini jsou vybavené perfektní signalizací provozního stavu pomocí efektního osvětlení čelního panelu. Toto praktické řešení umožňuje na první pohled zjistit, zda je kompresor v zátěži a vyrábí stlačený vzduch nebo zda je zastavený nebo v odlehčení a vzduch nevyrábí.

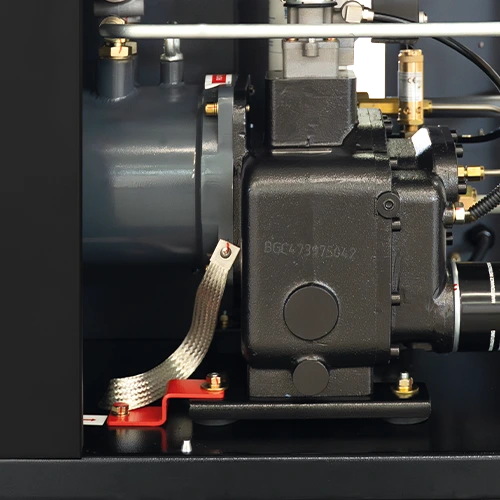

Žádné převodové ztráty
Díky přímému spojení šroubového bloku s elektromotorem pracují kompresory z řady SCR-APM Mini bez jakýchkoli ztrát energie v převodovém ústrojí. Oproti kompresorům s klínovými řemeny, převodovkou nebo elastickou spojkou navíc odpadá jakákoli údržba.

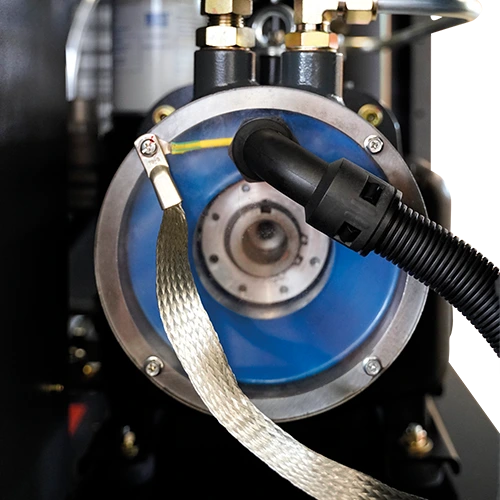

Účinné motory IE4
SCR-APM Mini používá technologii olejem mazaných motorů s permanentními magnety, které mají díky své konstrukci extrémní účinnost, jež předčí požadavky třídy IE4 podle normy IEC EN 60034.

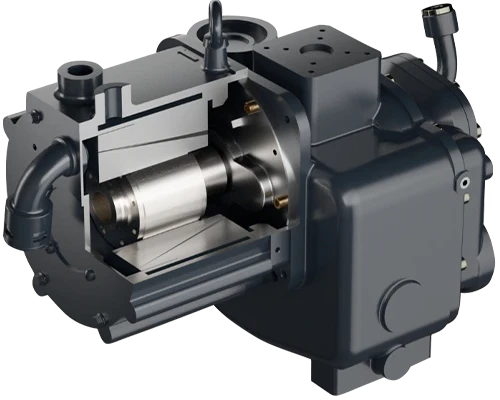

Šroubový blok s nízkými otáčkami
Velmi precizní, olejem mazaný šroubový blok vlastní výroby s moderním profilem obou rotorů a nízkými otáčkami dodává velké objemové množství vzduchu s vysokou efektivitou zejména v porovnání s pístovými kompresory.
Tři úrovně výbavy
Základ kompresoru a jeho hlavní technologie zůstávají u všech provedení stejné. Vyšší sestavy postupně doplňují zařízení pro úpravu stlačeného vzduchu a automatické zpracování vznikajícího kondenzátu.
SCR-APM Mini Base
Samostatný kompresor pro provozy, které mají úpravu a akumulaci stlačeného vzduchu vyřešenou odděleně.
- samostatný šroubový kompresor
- plynulá regulace otáček
- nejmenší zástavbové rozměry
SCR-APM Mini TD
Kompaktní sestava 3v1 připravená pro snadnou instalaci a okamžitou výrobu upraveného stlačeného vzduchu.
- kondenzační sušička RDL
- tlaková nádoba o objemu 200 l
- kompaktní celek 3v1
SCR-APM Mini FF
Nejvyšší výbava pro provozy, které požadují čistý vzduch a kompletní automatický management kondenzátu.
- dvoustupňový filtrační systém
- automatický odvod kondenzátu
- separátor voda–olej WOSM
SCR-APM Mini TD
Verze TD doplňuje samostatný kompresor o kondenzační sušičku a tlakovou nádobu o objemu 200 litrů. Všechny tři prvky jsou spojeny do kompaktní sestavy, která usnadňuje instalaci a šetří místo.

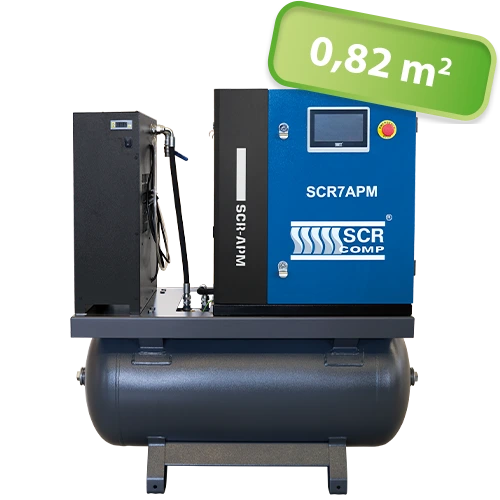

Sestava TD (3v1)
SCR-APM Mini TD spojuje výrobu stlačeného vzduchu, jeho vysušení a akumulaci do jednoho praktického celku. Sestava se skládá ze šroubového kompresoru, kondenzační sušičky a tlakové nádoby o objemu 200 litrů.
Tento koncept výrazně zjednodušuje instalaci, omezuje množství potřebného propojovacího materiálu a zkracuje dobu uvedení zařízení do provozu.

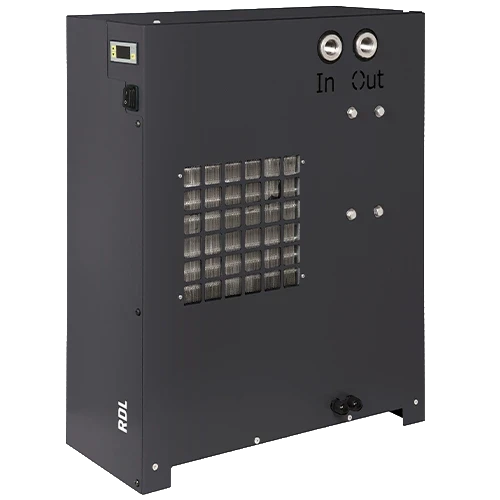

Sušička vzduchu
Při stlačování vzduchu dochází ke kondenzaci vodních par obsažených ve vzduchu nasávaném z atmosféry. Vznikající kondenzát může způsobovat korozi potrubí, pneumatického nářadí a součástí výrobních technologií nebo poškodit finální produkty.
Sestavy SCR-APM Mini TD jsou vybaveny sušičkami RDL s moderním ekologickým chladivem R513a. Sušička zajišťuje tlakový rosný bod +5 °C a využívá bezeztrátový plovákový odpouštěč kondenzátu.

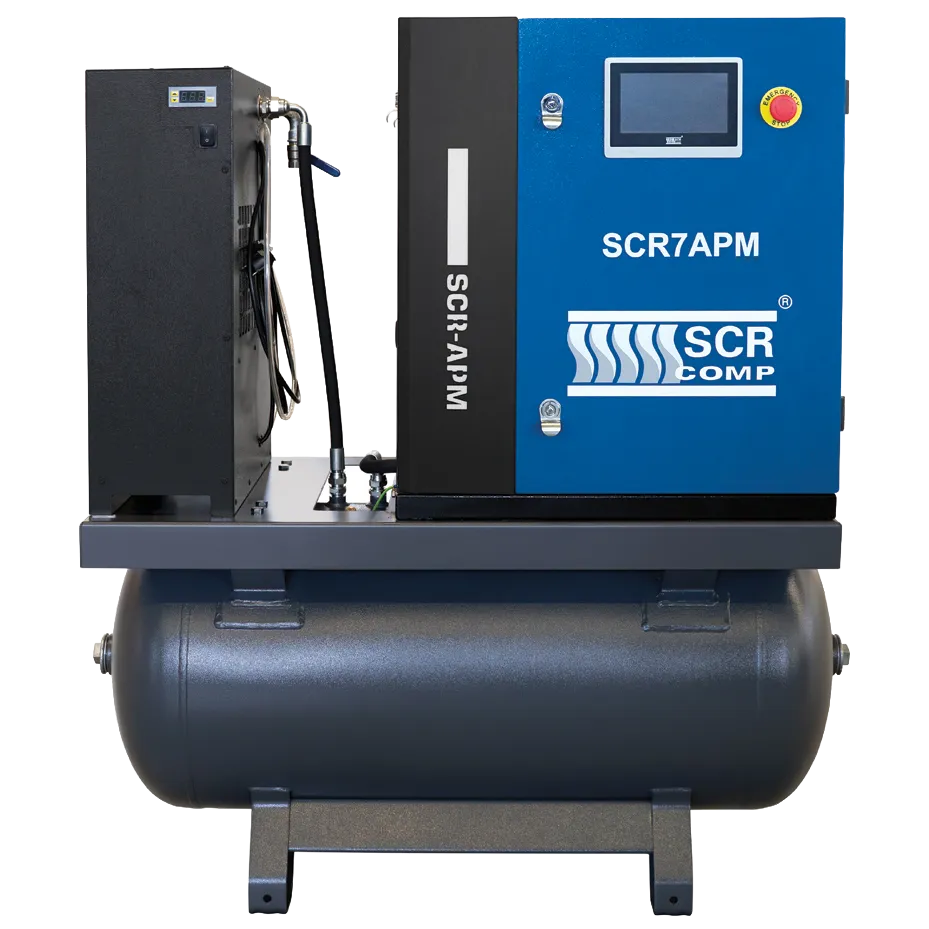

Výhody sestavy TD
Sestava 3v1 představuje praktické řešení pro provozy, které chtějí získat kompletní zdroj vysušeného stlačeného vzduchu bez složitého návrhu a montáže jednotlivých částí.
SCR-APM Mini FF
Verze FF přebírá kompletní sestavu TD a rozšiřuje ji o dvoustupňovou filtraci stlačeného vzduchu a automatický systém odvodu a separace kondenzátu. Jde o nejvyšší stupeň výbavy řady SCR-APM Mini.
Filtrační systém
Verze FF je vybavena dvoustupňovým filtračním systémem, který ze stlačeného vzduchu účinně odstraňuje pevné nečistoty a olej.
Předfiltr AAFM umístěný mezi kompresorem a sušičkou společně s mikrofiltrem AAFS na výstupu ze stroje zajišťují za referenčních podmínek čistotu vzduchu třídy 1-4-1 podle normy ISO 8573-1.
Odvod a separace kondenzátu
Kondenzát vzniklý při stlačování vzduchu je u verze FF odváděn z obou filtrů a sušičky pomocí plovákových odpouštěčů. Odvod kondenzátu ze vzdušníku zajišťuje elektronický odpouštěč LD. Celý proces probíhá automaticky a bez ztrát vyrobeného stlačeného vzduchu.
Ekologický separátor WOSM následně odděluje olej od vody. Tím výrazně snižuje objem kondenzátu, který je nutné nákladně likvidovat v rámci olejového hospodářství.
Technická specifikace všech provedení
| Model stroje | Příkon (kW) |
Max. tlak (bar) |
Výkon FAD min. / max. (Nm3/h) |
Výstup | Hlučnost [dB(A)] |
Rozměry (D × H × V) (mm) |
Hmotnost (kg) |
|---|---|---|---|---|---|---|---|
| SCR-APM Mini Base | |||||||
| SCR-3/10APM | 3,6 | 10 | 7,8 / 19,2 | 1/2″ | 65 ± 3 | 650 × 600 × 860 | 180 |
| SCR-4/10APM | 4,7 | 10 | 12,0 / 30,6 | 1/2″ | 65 ± 3 | 650 × 600 × 860 | 180 |
| SCR-5,5/10APM | 5,8 | 10 | 16,8 / 41,4 | 1/2″ | 65 ± 3 | 650 × 600 × 860 | 180 |
| SCR-APM Mini TD | |||||||
| SCR-3/10APM-200D | 3,6 | 10 | 7,8 / 19,2 | 1/2″ | 65 ± 3 | 1 257 × 655 × 1 364 | 278 |
| SCR-4/10APM-200D | 4,7 | 10 | 12,0 / 30,6 | 1/2″ | 65 ± 3 | 1 257 × 655 × 1 364 | 280 |
| SCR-5,5/10APM-200D | 5,8 | 10 | 16,8 / 41,4 | 1/2″ | 65 ± 3 | 1 257 × 655 × 1 364 | 280 |
| SCR-APM Mini FF | |||||||
| SCR-3/10APM-200FF | 3,6 | 10 | 7,8 / 19,2 | 1/2″ | 65 ± 3 | 1 257 × 781 × 1 364 | 289 |
| SCR-4/10APM-200FF | 4,7 | 10 | 12,0 / 30,6 | 1/2″ | 65 ± 3 | 1 257 × 781 × 1 364 | 291 |
| SCR-5,5/10APM-200FF | 5,8 | 10 | 16,8 / 41,4 | 1/2″ | 65 ± 3 | 1 257 × 781 × 1 364 | 291 |
Výkon FAD je měřený podle normy ISO 1217 a je uveden pro max. tlak daného modelu; další hodnoty výkonu FAD při různých frekvencích a tlacích naleznete v technických listech na vyžádání.
Hlučnost je uvedena ve vzdálenosti 1 m od stroje.
