Šroubové kompresory SCR-APM Maxi

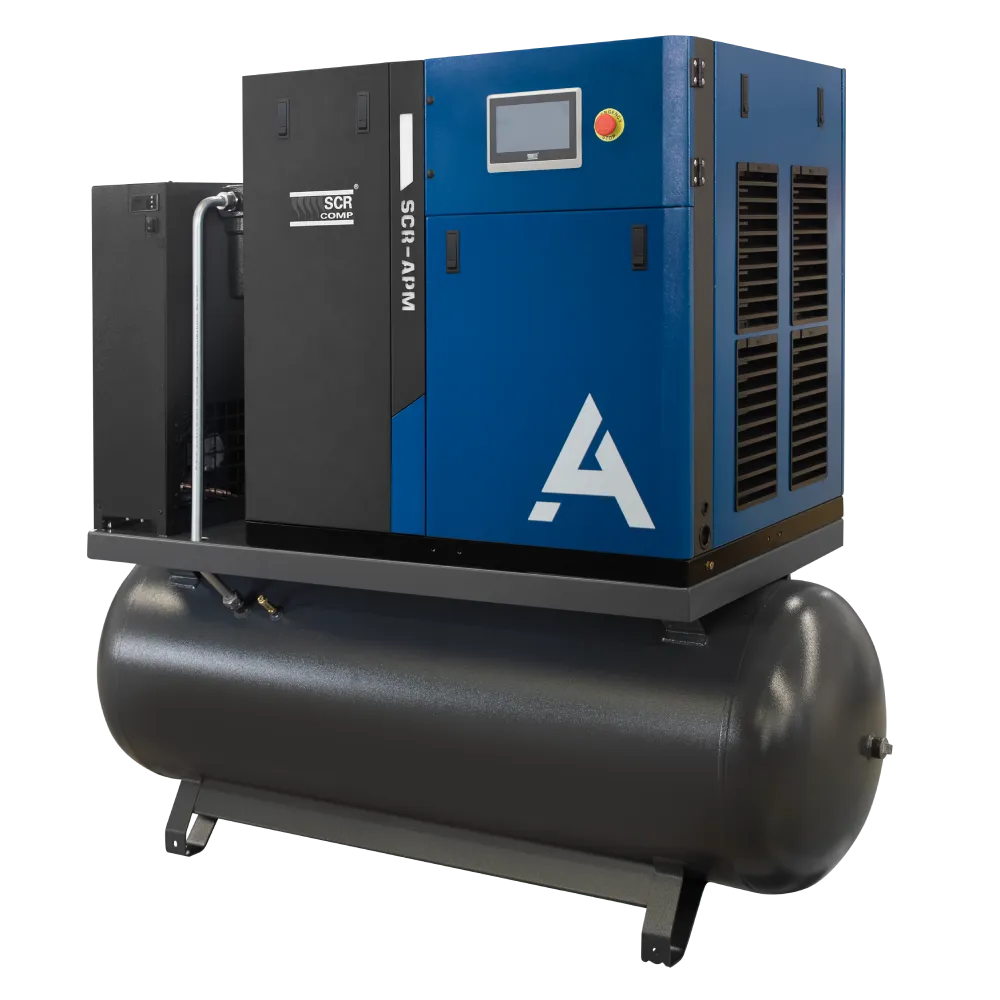

Kompresory SCR-APM Maxi jsou olejem mazané šroubové kompresory s příkony 7,5 až 15 kW pro řemeslnické a dílenské provozy, pneuservisy, autoservisy i průmysl. Nabídka zahrnuje samostatné provedení Base a integrované sestavy TD a FF. Všechny varianty využívají frekvenční měnič pro plynulou regulaci otáček.

Příkon 7,5 až 15 kW

Tlaková verze 10 bar

Dodávané množství 36 až 120 Nm³/h

Šroubové kompresory SCR-APM Maxi - zástupný obrázek

Klíčové přednosti

olejem mazaný šroubový blok s nízkými otáčkami

tři provedení Base, TD (4v1) a FF (8v1)

plynulá regulace otáček vektorovým frekvenčním měničem

přímé kuželové spojení motoru se šroubovým blokem

olejem mazaný PM motor s účinností převyšující IE4

řídicí jednotka IT7000 se 7" barevným dotykovým displejem

světelná indikace provozního stavu

sestavy TD a FF navrženy a zkonstruovány v České republice

Konstrukce stroje

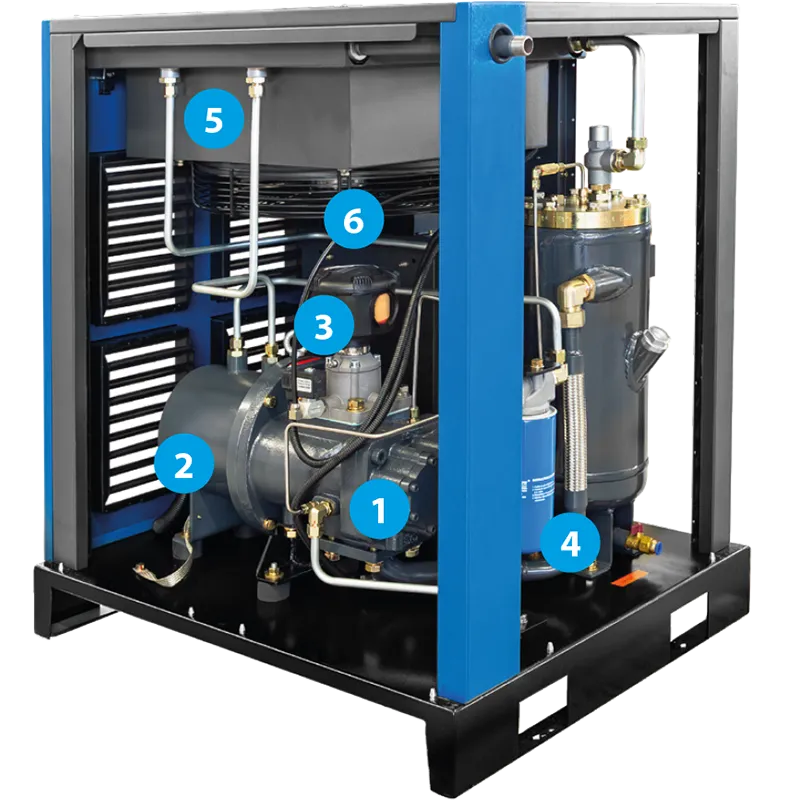

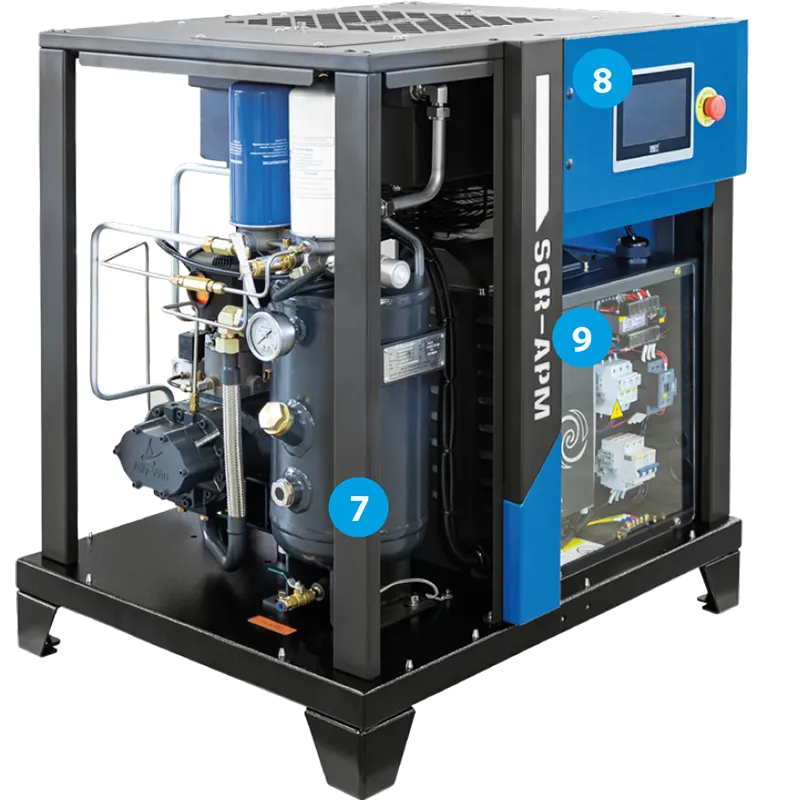

Vnitřní rozložení jednotlivých částí kompresorů SCR-APM Maxi je provedeno tak, aby byl celý stroj co nejvíce kompaktní a přitom zajišťoval dobrý servisní přístup ke všem důležitým součástem.

Konstrukce stroje SCR-APM Maxi - pravá část, zástupný obrázek

1Šroubový blok

2PM motor

3Vzduchový filtr

4Olejový filtr

5Chladič

6Ventilátor

7Zásobník oleje

8Řídicí jednotka

9Frekvenční měnič

1Šroubový blok

2PM motor

3Vzduchový filtr

4Olejový filtr

5Chladič

6Ventilátor

7Zásobník oleje

8Řídicí jednotka

9Frekvenční měnič

Plynulá regulace otáček

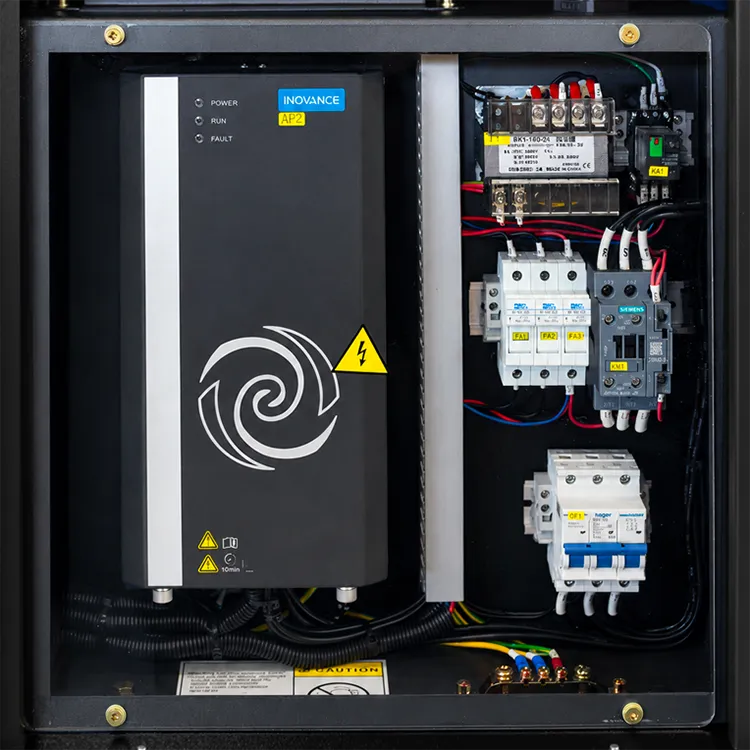

Kompresory SCR-APM Maxi jsou vybavené frekvenčními měniči INOVANCE, které udržují potřebný výstupní tlak a přizpůsobují otáčky pohonného soustrojí okamžité potřebě stlačeného vzduchu. Tím výrazně omezují energeticky neefektivní chod naprázdno.

Použité měniče s vektorovým řízením byly vyvinuty pro šroubové kompresory a poskytují vysoký točivý moment již od frekvence 0,1 Hz. Výstupní tlak i regulační tlakové pásmo lze rychle změnit podle potřeb provozu.

Regulace otáček kompresoru SCR-APM Maxi - zástupný obrázek

Elektronická řídicí jednotka IT7000

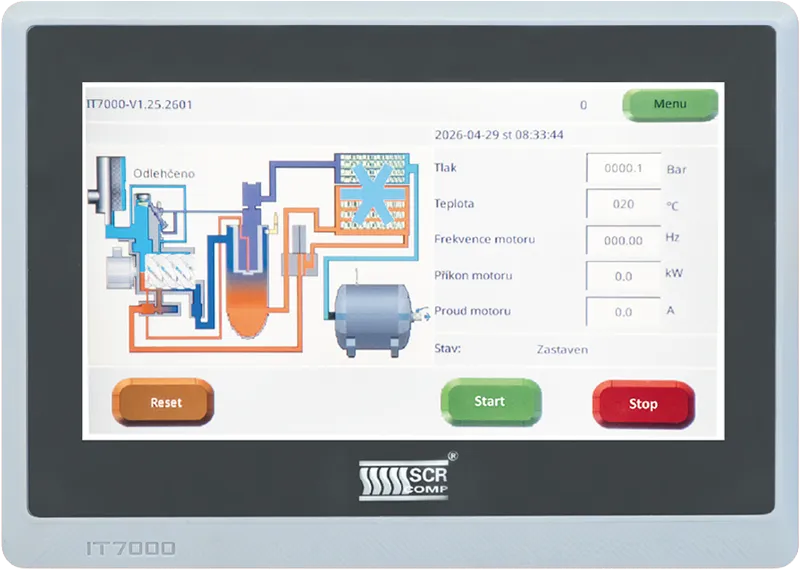

Šroubové kompresory SCR-APM Maxi jsou vybavené řídicí jednotkou IT7000 s barevným 7" dotykovým displejem a menu v českém a slovenském jazyce.

Jednotka umožňuje zobrazovat a nastavovat provozní parametry, připravit týdenní plán chodu stroje, procházet archiv chybových hlášení a využít funkci automatického restartu.

Indikace provozního stavu

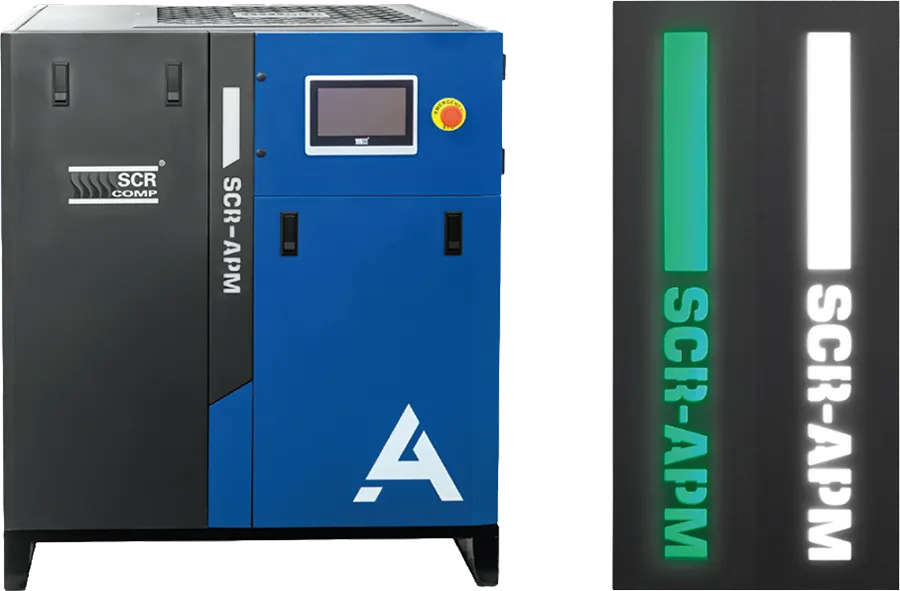

Stroje řady SCR-APM Maxi signalizují provozní stav pomocí osvětlení čelního panelu. Obsluha tak na první pohled pozná, zda je kompresor v zátěži a vyrábí stlačený vzduch, nebo zda je zastavený či v odlehčení a vzduch nevyrábí.

Přímé spojení šroubového bloku s motorem - zástupný obrázek

Žádné převodové ztráty

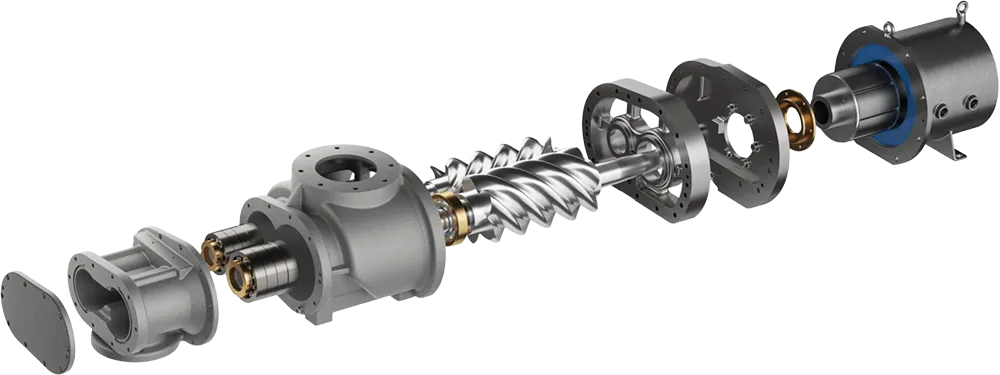

Šroubový blok je u kompresorů SCR-APM Maxi přímo spojený s motorem pomocí kuželového napojení. Převod nemá žádné ztráty, nepotřebuje údržbu, nepřispívá k vyšší hlučnosti a nevytváří riziko havárie převodového ústrojí.

Motory s účinností nad IE4

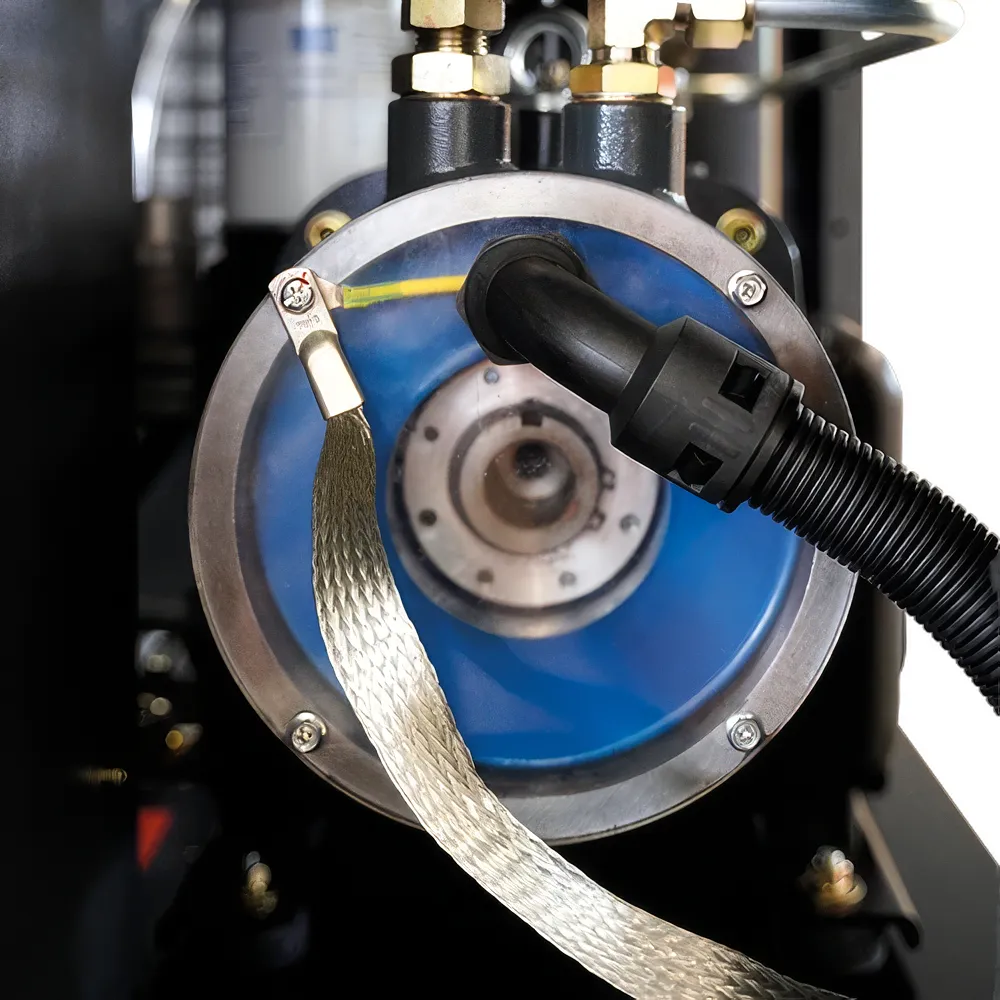

SCR-APM Maxi používá olejem mazané motory s permanentními magnety. Jejich vysoká účinnost převyšuje požadavky třídy IE4 podle normy IEC EN 60034.

Motor s permanentními magnety - zástupný obrázek

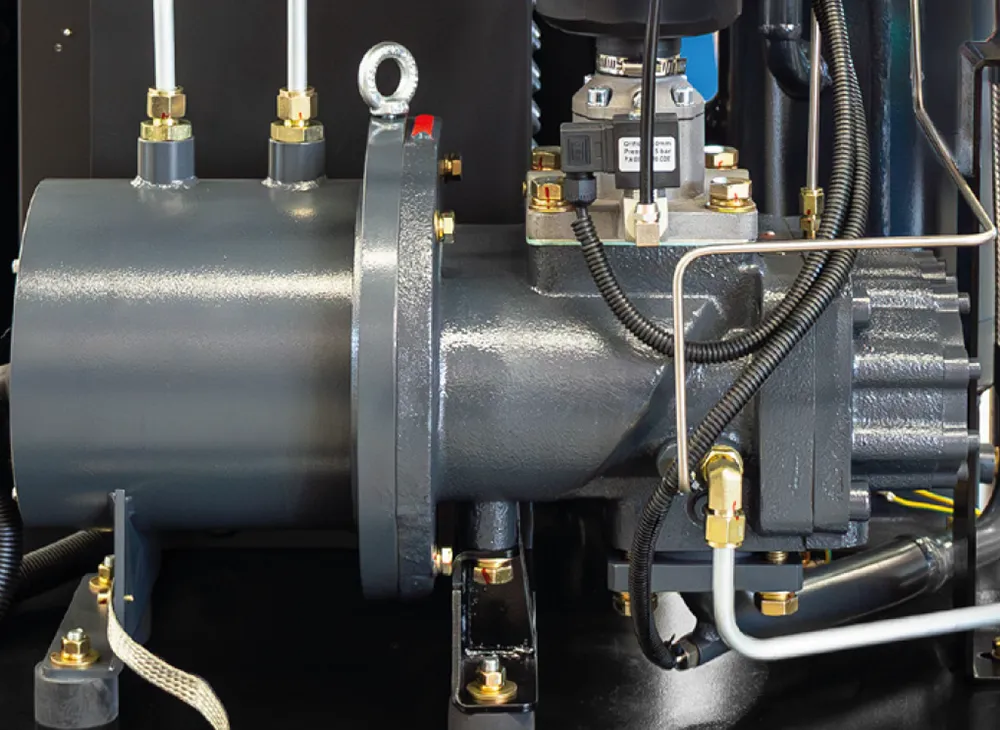

Šroubový blok s nízkými otáčkami

Precizní, olejem mazaný šroubový blok vlastní výroby pracuje s nízkými otáčkami a dodává velké objemové množství vzduchu s vysokou efektivitou stlačování.

Tři dodávaná provedení

Řada SCR-APM Maxi je dostupná jako samostatný kompresor Base nebo v integrovaných sestavách TD a FF. Sestavy spojují kompresor, vzdušník a zařízení pro úpravu stlačeného vzduchu do jednoho stroje.

samostatný šroubový kompresor
plynulá regulace otáček
nejmenší zástavbové rozměry

vzdušník 270 nebo 500 l podle modelu
kondenzační sušička RDL
předfiltr pro ochranu sušičky
kompaktní celek 4v1

Sestaveno v ČR

vzdušník a kondenzační sušička
předfiltr, mikrofiltr a filtr s aktivním uhlím
elektronický odpouštěč kondenzátu
separátor voda–olej WOSM

Sestaveno v ČR

Sestava TD (4v1)

SCR-APM Maxi TD spojuje šroubový kompresor, vzdušník, kondenzační sušičku a předfiltr do jednoho praktického celku.

Model SCR 7,5 APM se dodává se vzdušníkem 270 l. Modely SCR 11 APM a SCR 15 APM jsou dostupné se vzdušníkem 270 nebo 500 l.

Integrovaná sestava SCR-APM Maxi TD 4v1 - zástupný obrázek

Kondenzační sušička sestavy SCR-APM Maxi TD - zástupný obrázek

Sušička vzduchu

Při stlačování vzduchu kondenzují vodní páry obsažené v nasávaném atmosférickém vzduchu. Vznikající kondenzát může způsobovat korozi potrubí, pneumatického nářadí i součástí výrobních technologií a může poškodit finální produkty.

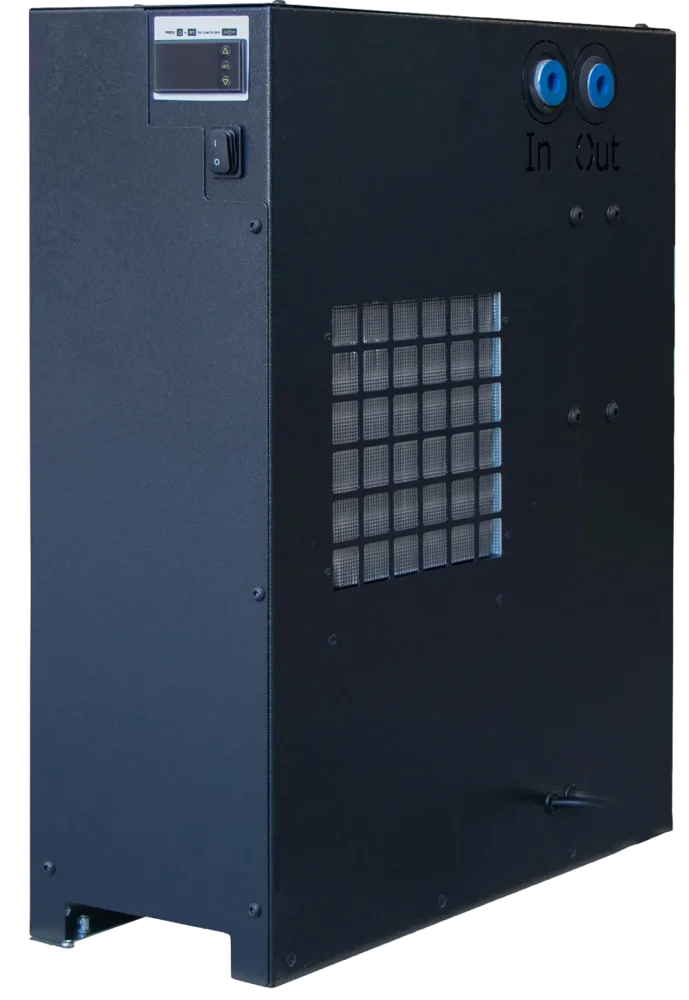

Sestavy SCR-APM Maxi TD a FF jsou vybavené kondenzačními sušičkami RDL s moderním ekologickým chladivem R513a. Sušičky mají vlastní elektronickou řídicí jednotku se segmentovým displejem pro ovládání chodu a signalizaci provozu a alarmů.

Předfiltr a výhody sestavy TD

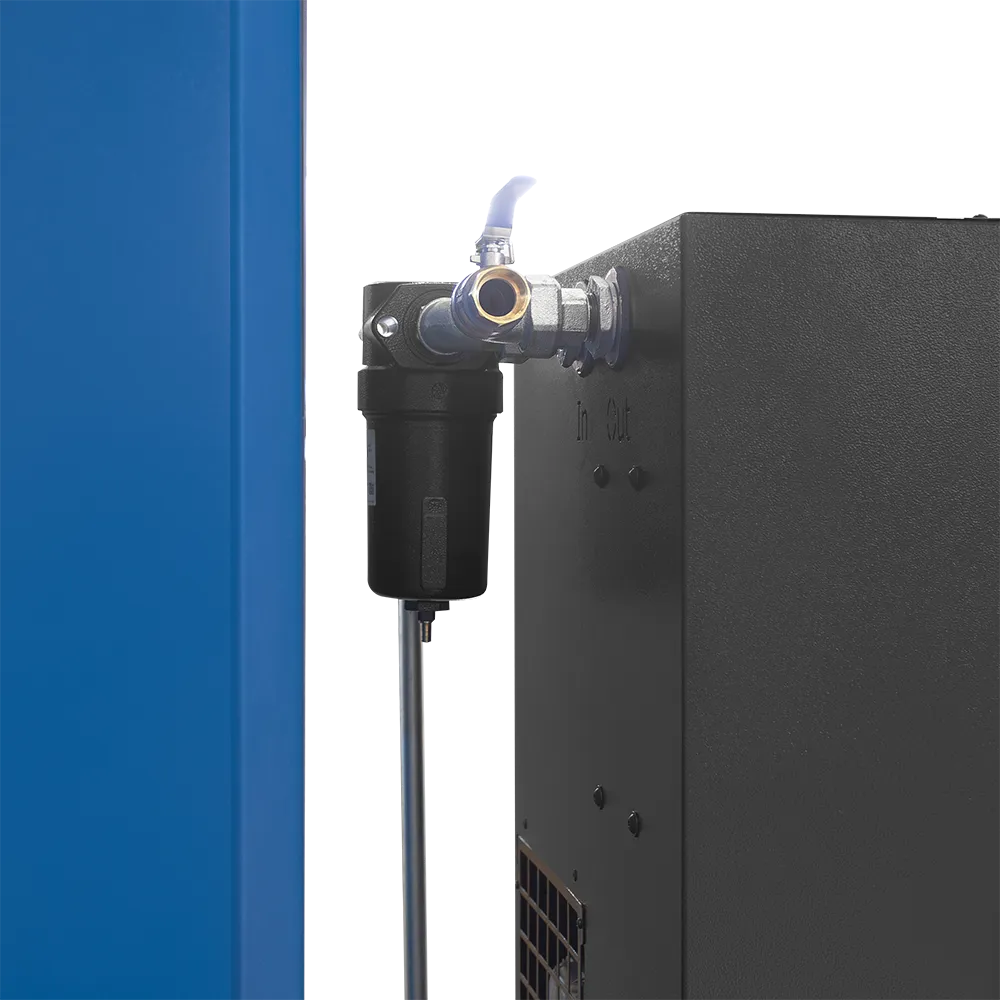

Předfiltr umístěný před sušičkou zajišťuje její vyšší ochranu a základní filtraci stlačeného vzduchu od oleje a pevných nečistot.

kompresor a zařízení pro úpravu vzduchu v jednom stroji

úspora místa v kompresorové místnosti

rychlá instalace integrované sestavy

základní filtrace stlačeného vzduchu

Předfiltr sestavy SCR-APM Maxi TD - zástupný obrázek

Filtrační systém

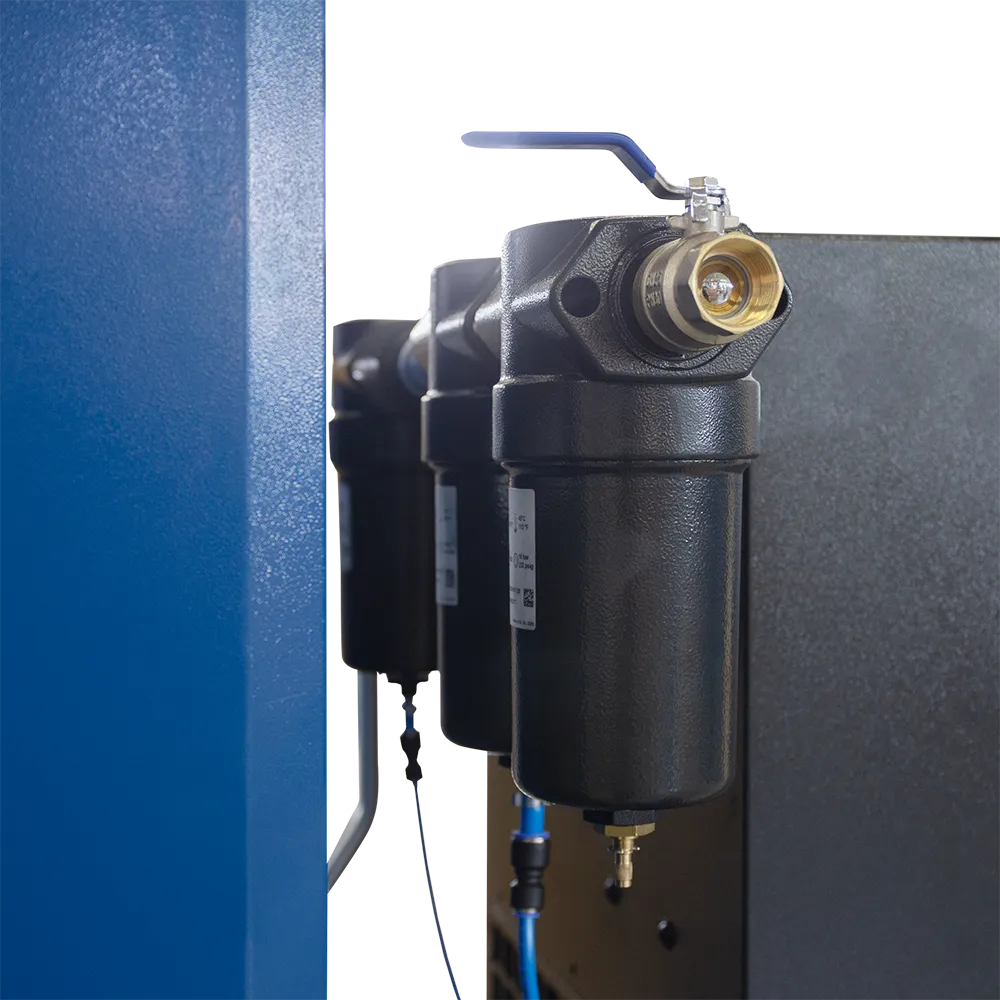

Verze FF je vybavena třístupňovým filtračním systémem, který ze stlačeného vzduchu odstraňuje pevné nečistoty a olej.

Předfiltr AAFM před sušičkou zvyšuje její ochranu, mikrofiltr AAFS odstraňuje zbytkový kapalný olej a reziduální pevné nečistoty a filtr s aktivním uhlím AAFA2 zachycuje olejové mlhy a výpary. Výsledkem je kvalita stlačeného vzduchu třídy 1-4-0 podle normy ISO 8573-1.

Třístupňový filtrační systém SCR-APM Maxi FF - zástupný obrázek

Odvod a separace kondenzátu

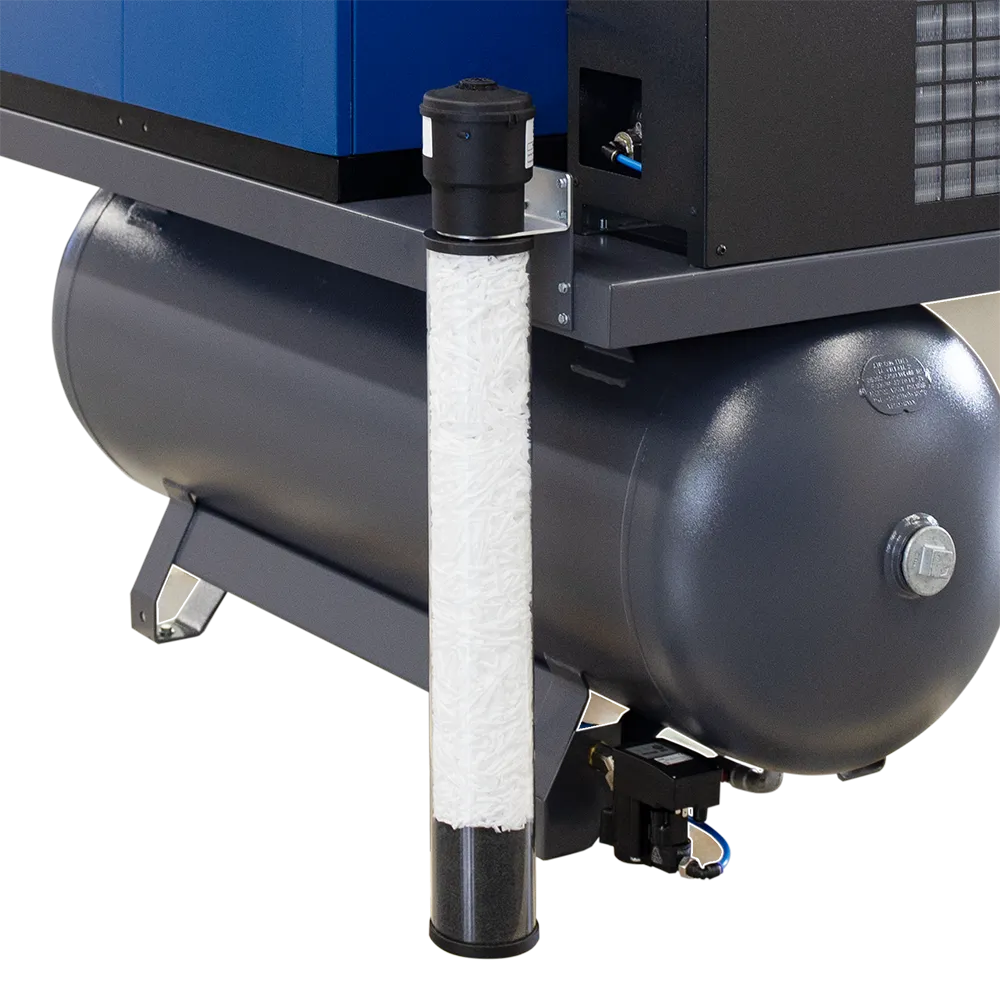

Veškerý kondenzát vzniklý při stlačování vzduchu je u verze FF centrálně odváděn ze vzdušníku, sušičky a filtrů pomocí elektronického odpouštěče LD, a to bez ztrát stlačeného vzduchu.

Ekologický separátor WOSM následně odděluje olej od vody. Zbytkovou vodu je možné vylít do odpadu a kondenzát není nutné v plném objemu nákladně likvidovat v rámci olejového hospodářství.

Technická specifikace všech provedení

Základní data
Model stroje	Příkon (kW)	Max. tlak (bar)	Výkon FAD min. (Nm³/h)	Výkon FAD max. (Nm³/h)	Ventilace (m³/h)	Hlučnost [dB(A)]
SCR 7,5 APM	7,5	10	36	57	2 100	66 ± 3
SCR 11 APM	11	10	48	90	3 500	70 ± 3
SCR 15 APM	15	10	60	120	3 500	70 ± 3
Rozměry a hmotnost
Model stroje	Vzdušník (l)	Výstup	Délka (mm)	Hloubka (mm)	Výška (mm)	Hmotnost (kg)
SCR-APM Maxi Base
SCR-7,5/10APM	—	1/2″	890	720	930	220
SCR-11/10APM	—	3/4″	900	820	1 040	295
SCR-15/10APM	—	3/4″	900	820	1 040	300
SCR-APM Maxi TD
SCR-7,5/10APM-270D	270	1/2″	1 517	747	1 520	352
SCR-11/10APM-270D	270	1″	1 517	847	1 632	474
SCR-11/10APM-500D	500	1″	1 938	847	1 736	550
SCR-15/10APM-270D	270	1″	1 517	847	1 632	479
SCR-15/10APM-500D	500	1″	1 938	847	1 736	555
SCR-APM Maxi FF
SCR-7,5/10APM-270FF	270	1/2″	1 517	873	1 520	359
SCR-11/10APM-270FF	270	1″	1 517	973	1 632	481
SCR-11/10APM-500FF	500	1″	1 938	973	1 736	557
SCR-15/10APM-270FF	270	1″	1 517	973	1 632	486
SCR-15/10APM-500FF	500	1″	1 938	973	1 736	562

Elektrické napětí: kompresor 400 V / 50 Hz / 3f; sušička a odpouštěč kondenzátu 230 V / 50 Hz / 1f.

Příkon sušiček: SCR 7,5 APM: 370 W; SCR 11 APM a SCR 15 APM: 460 W. Příkon sušičky není zahrnut v příkonu jednotlivých modelů kompresorů uvedeném v tabulce.

Tlakový rosný bod: +3 °C při referenčních podmínkách, pouze pro verze TD a FF.

Výstupní kvalita vzduchu: verze TD: třída 2-4-2; verze FF: třída 1-4-0 podle ISO 8573-1.

Obsah oleje v kondenzátu: < 20 ppm, pouze pro verzi FF.

Výkon FAD je měřený podle normy ISO 1217 a je uveden pro max. tlak daného modelu; další hodnoty výkonu FAD při různých frekvencích a tlacích naleznete v technických listech na vyžádání.

Hlučnost je uvedena ve vzdálenosti 1 m od stroje.
